Sime METRO - Page 30

28
9
11
12
13
1
2
3
4
5
6
7
8
10
1
2
3
10
7
14
15
6
5
4
11
12
13

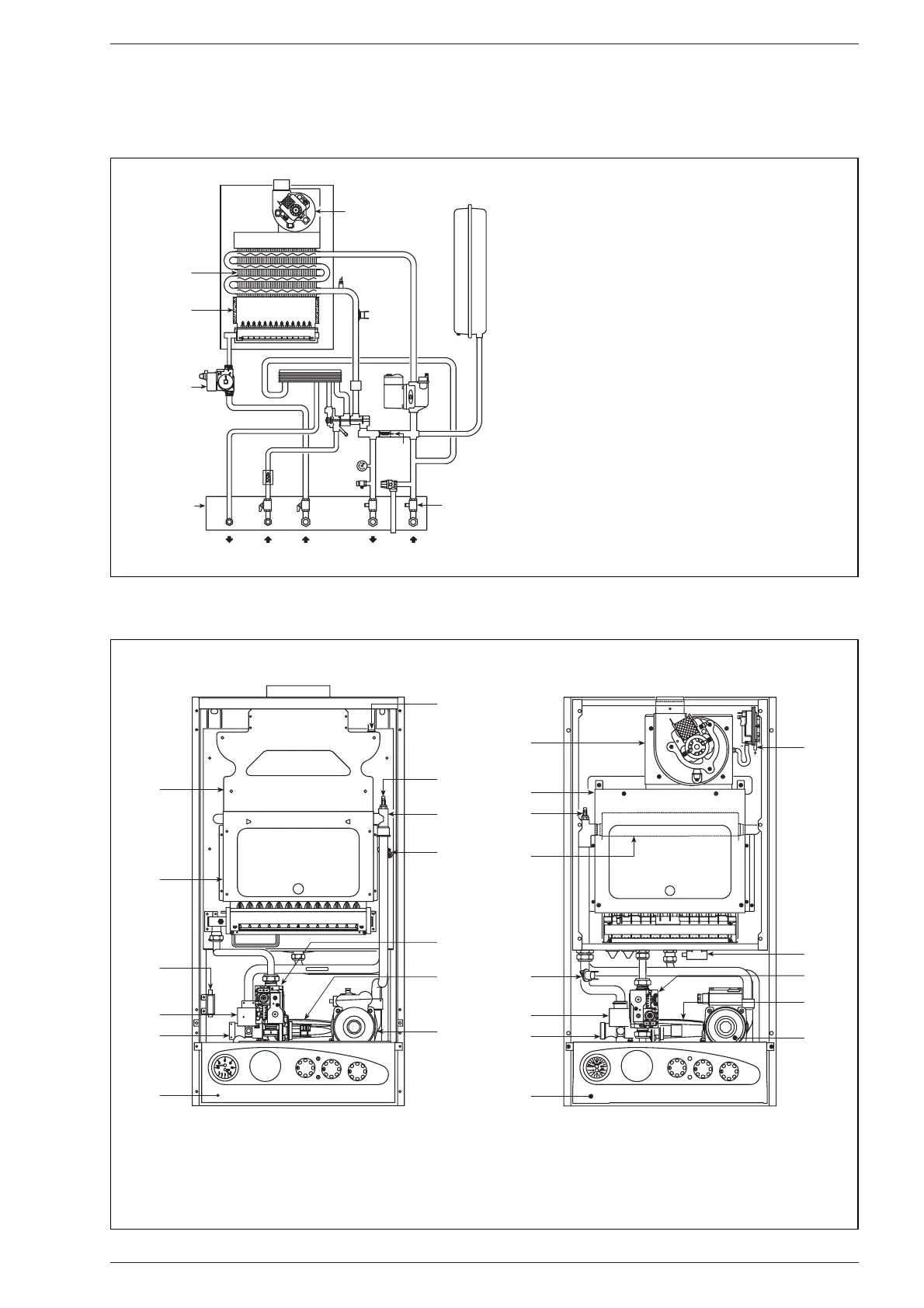

1.5 COMPONENTES PRINCIPALES
Fig. 3
1
2
3
4
5
6
15
13
12
16
14
10
9
7
8
11
17
20
21
19
18
22
UEG MR
1.4 ESQUEMA DE FUNCIONAMIENTO
Fig. 2
LEYENDA
1 Ventilador (vers. “25 BF”)
2 Intercambiador agua-gas
3 Cámara de combustión
4 Válvula gas
5 Intercambiador agua sanitaria
6 Válvula presostática con carga
7 Sonda calefacción (SM)
8 Termóstato de seguridad 100°C
9 Válvula purgador de aire
10 Circulador
11 Vaso de expansión
12 Válvula de seguridad
13 Descarga caldera
14 Medidor de flujo
15 Termomanómetro
16 By-pass automático
17 Filtro agua sanitaria
18 Grifo retorno instalación (bajo pedido)
19 Grifo ida instalación (bajo pedido)
20 Grifo agua sanitaria (bajo pedido)
21 Grifo gas (bajo pedido)
22 Placa uniones empalmes
LEYENDA
1 Panel de mandos
2 Válvula presostática
3 Medidor de flujo
4
Termóstato de seguridad 100°C
5 Intercambiador agua-gas
6 Sonda calefacción (SM)
7 Cámara de combustión
8 Ventilador
9 Presósato humos
10 Transformador de encendido
11 Válvula gas
12 Intercambiador agua sanitaria
13 Circulador
14 Cámara de humo
15 Termóstato de humos
vers. “25 OF” vers. “25 BF”
