Sime METRO - Page 5

9
11
12
13
1
2
3
4
5
6
7
8
10
1
2
3
10
7
14
15
6
5
4
11
12
13
3
1
2
3
4
5
6
15
13
12
16
14
10
9
7
8
11
17
20
21
19
18
22
UEG MR

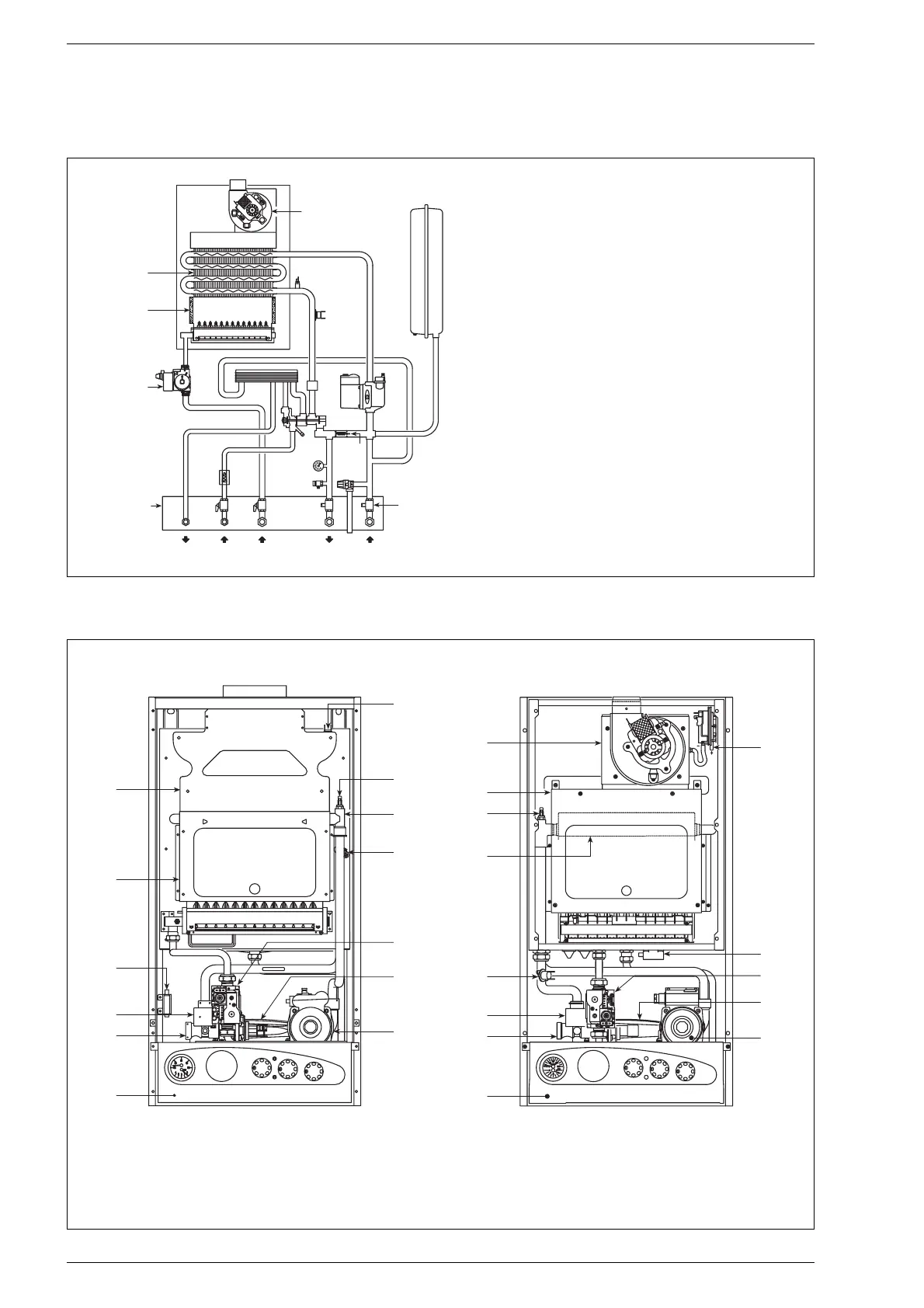

1.4 SCHEMA FUNZIONALE
Fig. 2
LEGENDA
1 Ventilatore (vers. “25 BF”)
2 Scambiatore acqua-gas
3 Camera combustione
4 Valvola gas
5 Scambiatore acqua sanitaria
6 Valvola pressostatica con caricamento
7 Sonda riscaldamento (SM)
8 Termostato sicurezza 100°C
9 Valvola sfogo aria
10 Circolatore
11 Vaso espansione
12 Valvola sicurezza
13 Scarico caldaia
14 Flussostato
15 Termomanometro
16 By-pass automatico
17 Filtro acqua sanitaria
18 Rubinetto ritorno impianto (optinal)
19 Rubinetto mandata impianto (optional)
20 Rubinetto acqua sanitaria (optional)
21 Rubinetto gas (optional)
22 Piastra raccordi
1.5 COMPONENTI PRINCIPALI
Fig. 3
LEGENDA
1 Pannello comandi
2 Valvola pressostatica
3 Flussostato
4
Termostato sicurezza 100°C
5 Scambiatore acqua-gas
6 Sonda riscaldamento (SM)
7 Camera combustione
8 Ventilatore
9 Pressosato fumi
10 Trasformatore d’accensione
11 Valvola gas
12 Scambiatore sanitario
13 Circolatore
14 Camera fumo
15 Termostato fumi
vers. “25 OF” vers. “25 BF”
