1.1 INTRODUÇÃO
As “METRÒ” são grupos térmicos a gás
para aquecimento e produção de água
quente sanitária, concebidas e realizadas
para satisfazer as exigências dos edifícios
residenciais colectivos e dos modernos
sistemas de instalações.
Estão em conformidade com as directivas
europeias 90/396/CEE, 89/336/CEE,
73/23/CEE, 92/42/CEE e com as nor-
mas europeias EN 297 - EN 483. Podem
ser alimentadas com gás natural (metano)
e com gás butano (G30) ou propano (G31).
Este manual contém as instruções relativas
aos seguintes modelos de caldeiras:
– “METRÒ 25 OF”
com acendimento e modulação electróni-
ca, câmara combustão aberta tiragem
natural.
– “METRÒ 25 BF”
com acendimento e modulação electróni-
ca, câmara estanque fluxo forçado.
Siga as instruções deste manual para uma
correcta instalação e um perfeito funciona-
mento do aparelho.
48
Ø 130 205
110
370
450
70 70 70 70
RMG EU
47,5 47,5
865
732,5 31
80
205
110
370
450
70 70 70 70
RMG EU
47,5 47,5
865
732,5 31
86,5
ø 100/60
80
1 DESCRIÇÃO DA CALDEIRA

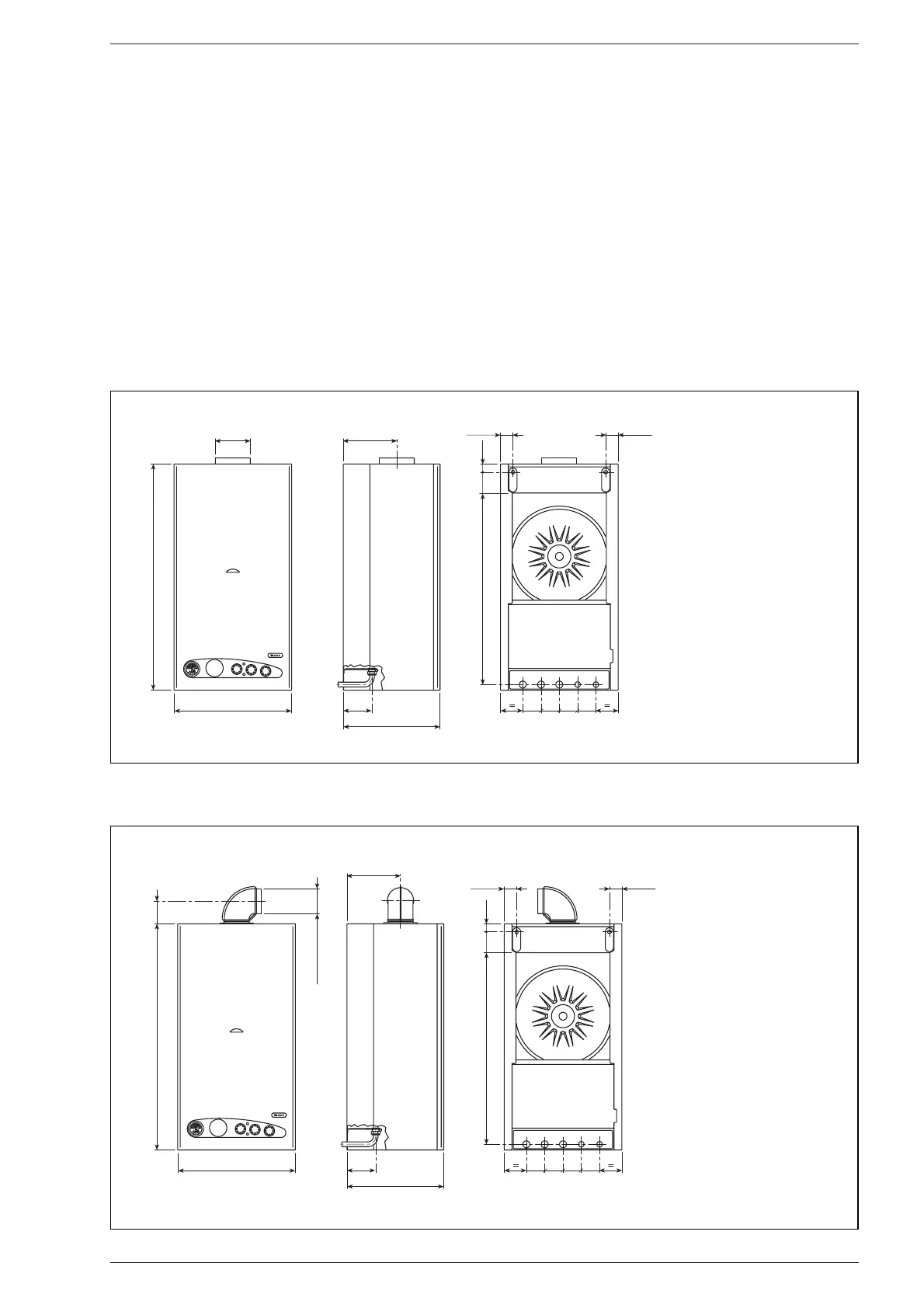

1.2 DIMENSÕES
1.2.1 Versão “METRÒ 25 OF”
Fig. 1
Fig. 1/a
1.2.2 Versão “METRÒ 25 BF”
ROSCAS
R Retorno instalação 3/4”
M Ida instalação 3/4”
G Alimentação gás 3/4”
E Entrada água sanitária 1/2”
U Saída água sanitária 1/2”
ROSCAS
R Retorno instalação 3/4”
M Ida instalação 3/4”
G Alimentação gás 3/4”
E Entrada água sanitária 1/2”
U Saída água sanitária 1/2”
