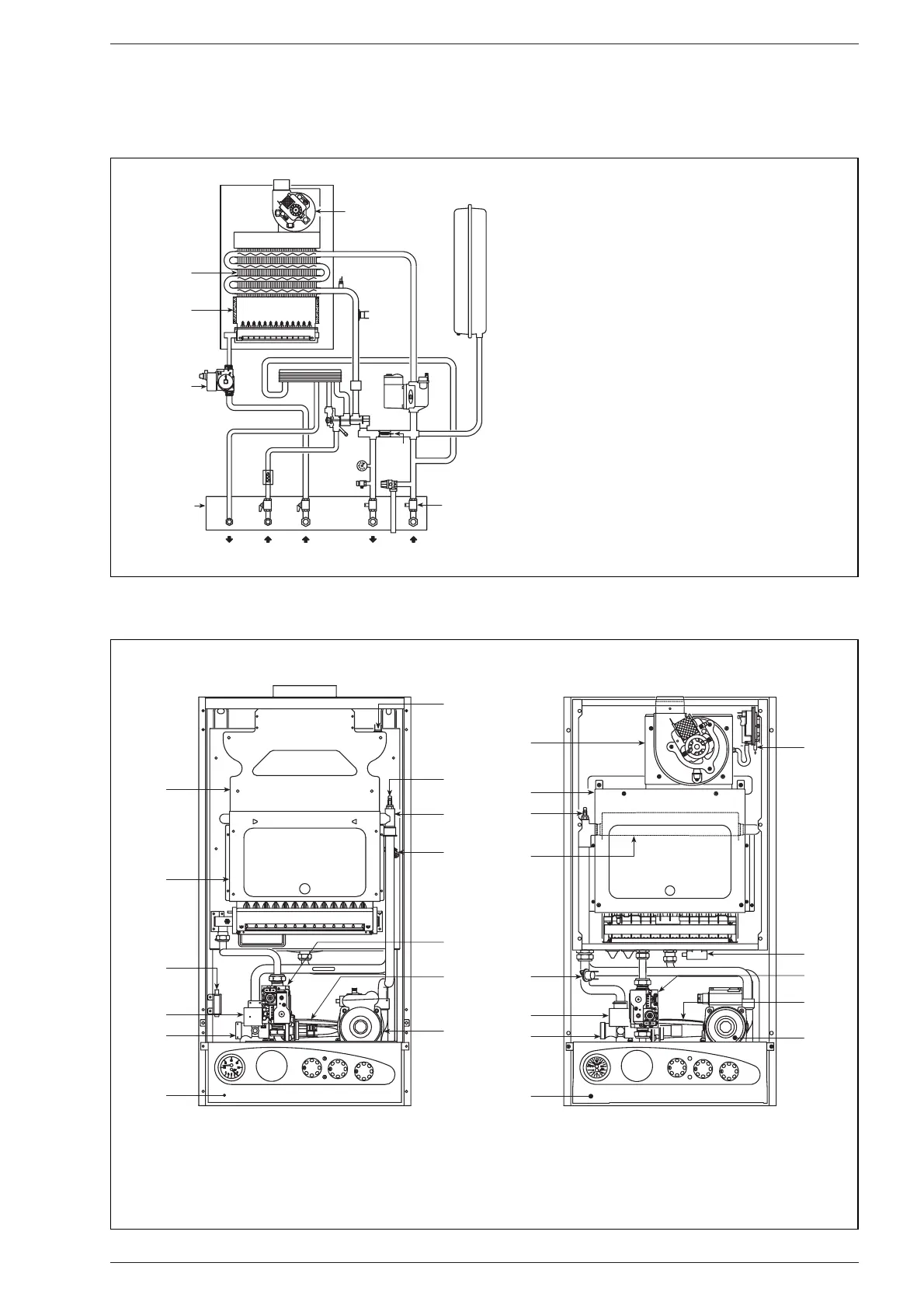

1.4 ESQUEMA FUNCIONAL
Fig. 2
LEGENDA
1 Ventilador (vers. “25 BF”)
2 Permutador água-gás
3 Câmara de combustão
4 Válvula gás
5 Permutador água sanitária
6 Válvula pressostática con carregamento
7 Sonda aquecimento (SM)
8 Termóstato de segurança 100°C
9 Purgador do ar
10 Bomba
11 Vaso de expansão
12 Válvula de segurança
13 Descarga caldeira
14 Fluxóstato
15 Termomanómetro
16 By-pass automático
17 Filtro água sanitária
18 Torneira retorno instalação (a pedido)
19 Torneira ida instalação (a pedido)
20 Torneira água sanitária (a pedido)
21 Torneira gás (a pedido)
22 Placa ligações
1.5 COMPONENTES PRINCIPAIS
Fig. 3
LEGENDA
1 Painel de comandos
2 Válvula pressostática
3 Fluxóstato
4
Termóstato de segurança 100°C
5 Permutador água-gás
6 Sonda aquecimento (SM)
7 Câmara de combustão
8 Ventilador
9 Pressóstato fumos
10 Transformador de acendimento
11 Válvula gás
12 Permutador água sanitária
13 Bomba
14 Câmara fumo
15 Termóstato dos fumos
vers. “25 OF” vers. “25 BF”
1
2
3
10
7
14
15
6
5
4
11
12
13
