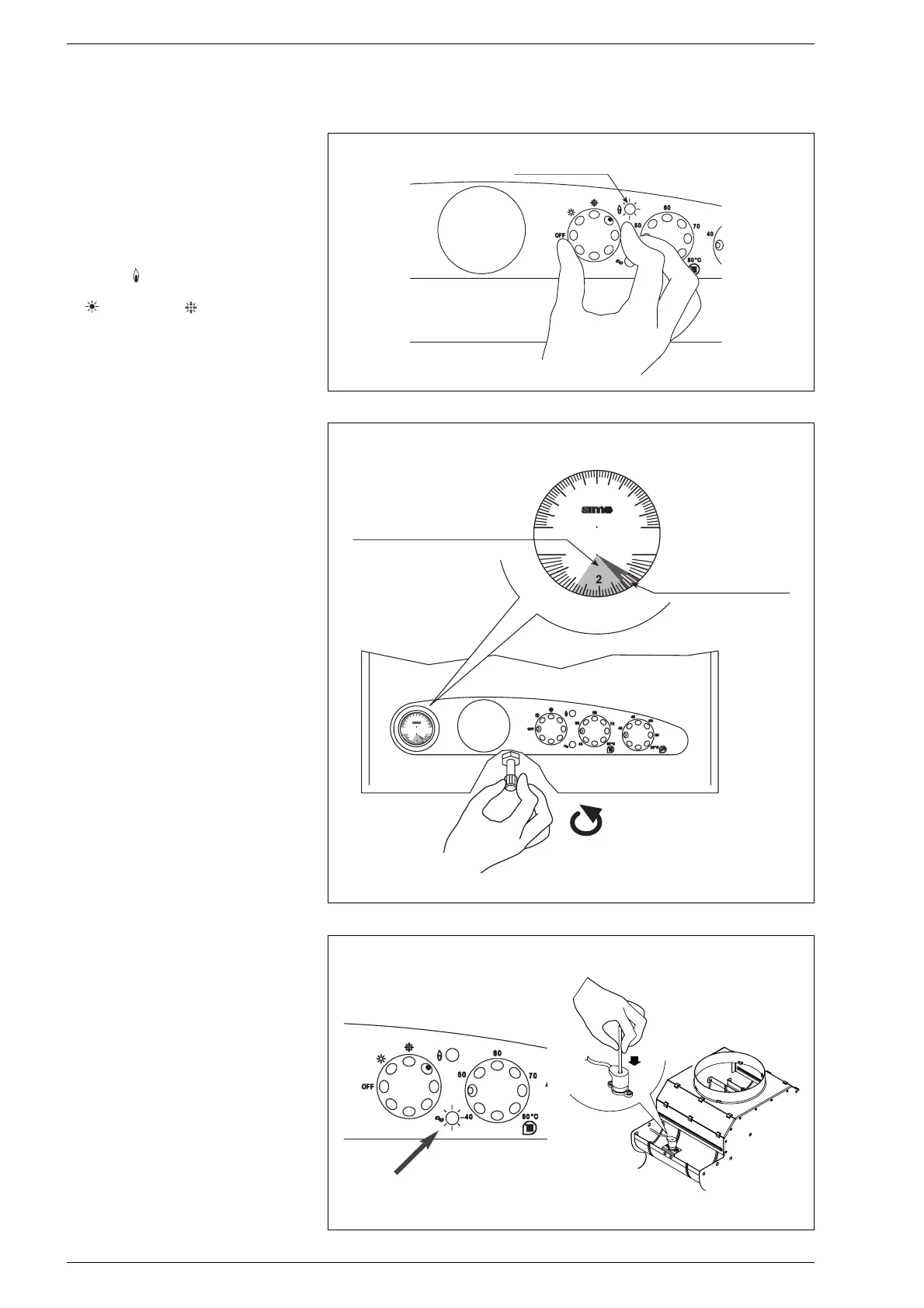

ANOMALIAS DE FUNCIONAMENTO
Bloqueio do acendimento/intervenção
do termóstato de segurança (fig. 3)
No caso de não se acender o queimador,
acende-se a lâmpada vermelha de sinali-
zação de bloqueio. Para tentar novamen-
te o acendimento da caldeira, deve-se
rodar o manípulo do selector para a
posição ( ) e largá-lo imediatamente
depois colocando-o na posição de verão
()
ou de inverno
()
.
Caso se verificasse novamente o blo-
queio da caldeira, pedir a intervenção
do pessoal técnico autorizado para
uma revisão.
Falha na circulação de água (fig. 4)
No caso de falha na circulação de água
no sistema (o ponteiro manómetro tér-
mico encontrar-se-á abaixo do sector de
cor azul, a bomba não estará a funcionar
ou o fluxóstato de água estará com
defeito), a caldeira não funcionará.
Se a anomalia for por causa de falha da
pressão no sistema, para restabelecer o
funcionamento da caldeira, actuar na
torneira de carga levando o indicador do
manómetro para dentro da escala azul
(1). Terminado o enchimento, fechar a
torneira de carga. A escala azul (2) indi-
ca o campo de trabalho com o aqueci-
mento em funcionamento
Entretanto, se a anomalia for devida a
outras causas, solicite intervenção do
pessoal técnico autorizado.
Outras anomalias (fig. 5)
No caso em que se acenda a lâmpada
bicolor verde intermitente (avaria do ven-
tilador/pressóstato - vers. “BF”), desli-
gar a caldeira e pedir a intervenção do
pessoal técnico autorizado.
No caso em que se acenda a lâmpada
bicolor cor-de-laranja (avaria da sonda
SM), desligar a caldeira e pedir a inter-
venção do pessoal técnico autorizado.
No caso em que se acenda a lâmpada
bicolor verde intermitente (intervenção
do dispositivo de segurança de fumos en
la vers. “OF”) a caldeira não funciona.
Para restabelecer o funcionamento,
rearmar o botão do termóstato. No
caso em que o dispositivo intervenha fre-
quentemente, contactar o pessoal técni-
co autorizado da zona.
67
SPIA ROSSA
Fig. 4
Fig. 3
Fig. 5
SCALA COLORE AZZURRO
APRE
0
30
60
90
12 0
bar
°C
0
3
4
1
SCALA COLORE BLU
0
30
60
90
120
bar
°C
0
3
4
1
ESCALA DE
COR AZUL (1)
LED VERMELHO
ESCALA DE
COR AZUL (2)
ABRA
