Installation sur un nouveau puits profond 20
PUITS DE 2 POUCES (Figure 8)
1. Poser une vanne de régulation, un manomètre et un obturateur pour puits pro-
fond dans le corps de la pompe. Se reporter à la Figure 2. Acheter le nécessaire
de conversion pour puits profond, modèle MDWC, pour obtenir ces pièces.
2. Installer la pompe aussi près que possible du puits.
3. Brancher un tuyau flexible entre la tête du puits et la pompe de façon à obtenir
un bon branchement. Brancher le petit orifice sur le petit orifice et le grand ori-
fice sur le grand orifice.
NOTA : L’orifice d’aspiration (le plus grand orifice) des pompes à éjecteur Simer
se trouve sous l’orifice de l’eau motrice. Se reporter à la Figure 3.
4. Brancher le tuyau d’eau motrice et le tuyau d’aspiration entre le puits et la
pompe. Supporter le tuyau de façon qu’il ne fléchisse pas et qu’il n’exerce pas
de contraintes sur le corps de la pompe; de plus, il doit être légèrement incliné
vers le haut, du puits jusqu’à la pompe (les points hauts risquent de causer des
poches d’air, lesquelles peuvent causer des bouchons d’air dans la pompe).
Rendre étanches les raccords du tuyau d’aspiration avec du ruban d‘étanchéité
en téflon ou une pâte pour raccords filetés à base de téflon. Les raccords
doivent être étanches à l’air et à l’eau. Si le tuyau d’aspiration aspire de l’air, la
pompe ne pompera pas l’eau du puits.
BRANCHEMENT SUR UN RÉSERVOIR PRÉCHARGÉ
(Figure 9)
Si un réservoir préchargé est utilisé sur le système d’eau, il devra être branché sur la
pompe comme il est illustré à la Figure 9. La soupape de sûreté doit pouvoir laisser
passer le débit maximum de la pompe à une pression de 100 lb/po
2
.
Vérifier la précharge de l’air dans le réservoir à l’aide d’un manomètre pour pneus.
La précharge se mesure
lorsqu’il n’y a pas de pression d’eau dans le réservoir.
Couper le courant alimentant la pompe, puis vider le réservoir avant de vérifier sa
précharge. La pompe est équipée d’un pressostat qui fonctionne automatiquement
entre 20 et 40 lb/po
2
(modèles 2805/6/10E) ou entre 30 et 50 lb/po
2
(modèle 2815E)
de façon à toujours avoir une pression de précharge de 18 lb/po
2
(modèles
2805/6/10E) ou de 28 lb/po
2
(modèle 2815E) dans le réservoir. Autrement dit, la
précharge doit être de 2 lb/po
2
inférieure au réglage de la pression de démarrage de
la pompe par le pressostat.
AUCUN régulateur de débit d’air n’est requis sur les réservoirs préchargés; l’orifice
de 1/4 de pouce NPT prévu à cet effet sur le corps de la pompe devra donc être
bouché.
BRANCHEMENT SUR UN RÉSERVOIR STANDARD
(Figure 10)
Si un réservoir standard est utilisé sur le système d’eau, il devra être branché sur la
pompe comme il est illustré à la Figure 10. La soupape de sûreté utilisée avec un
réservoir standard doit pouvoir laisser passer le débit maximum de la pompe à une
pression de 75 lb/po
2
.
Brancher le tube du régulateur de débit d’air sur l’orifice de 1/4 de pouce prévu à
cet effet sur le corps de la pompe. Brancher le tube entre l’orifice du régulateur de
débit d’air de la pompe et l’orifice du régulateur de débit d’air monté sur le réser-
voir. Pour plus de détails, se reporter aux instructions fournies avec le réservoir et le
régulateur de débit d’air.
Étanchéité des raccords des tuyaux
Utiliser du ruban d’étanchéité en téflon ou de la pâte d’étanchéité pour rac-
cords filetés à base de téflon pour rendre étanches les raccords branchés sur la
pompe. Ne pas utiliser de pâte pour raccords filetés sur les pompes en plas-
tique, car ces produits risquent de réagir avec le plastique des composants à la
pompe. S’assurer que tous les raccords du tuyau d’aspiration sont bien étanch-
es, aussi bien à l’air qu’à l’eau.
Si le tuyau d’aspiration aspire de l’air, la pompe
ne pompera pas l’eau du puits.
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
To the Household
Water System
Relief Valve
To
Waste
Pressure
Switch
2110 0497 SIM
Suction Pipe
From
the Well
Plugged
AVC
Port
Drive Pipe
To
the Well
To Household
Water System
Pressure
Switch
Suction Pipe
From Well
Air Volume
Control
Air Volume
Control Tube
Relief
Valve
Drive Pipe To Well

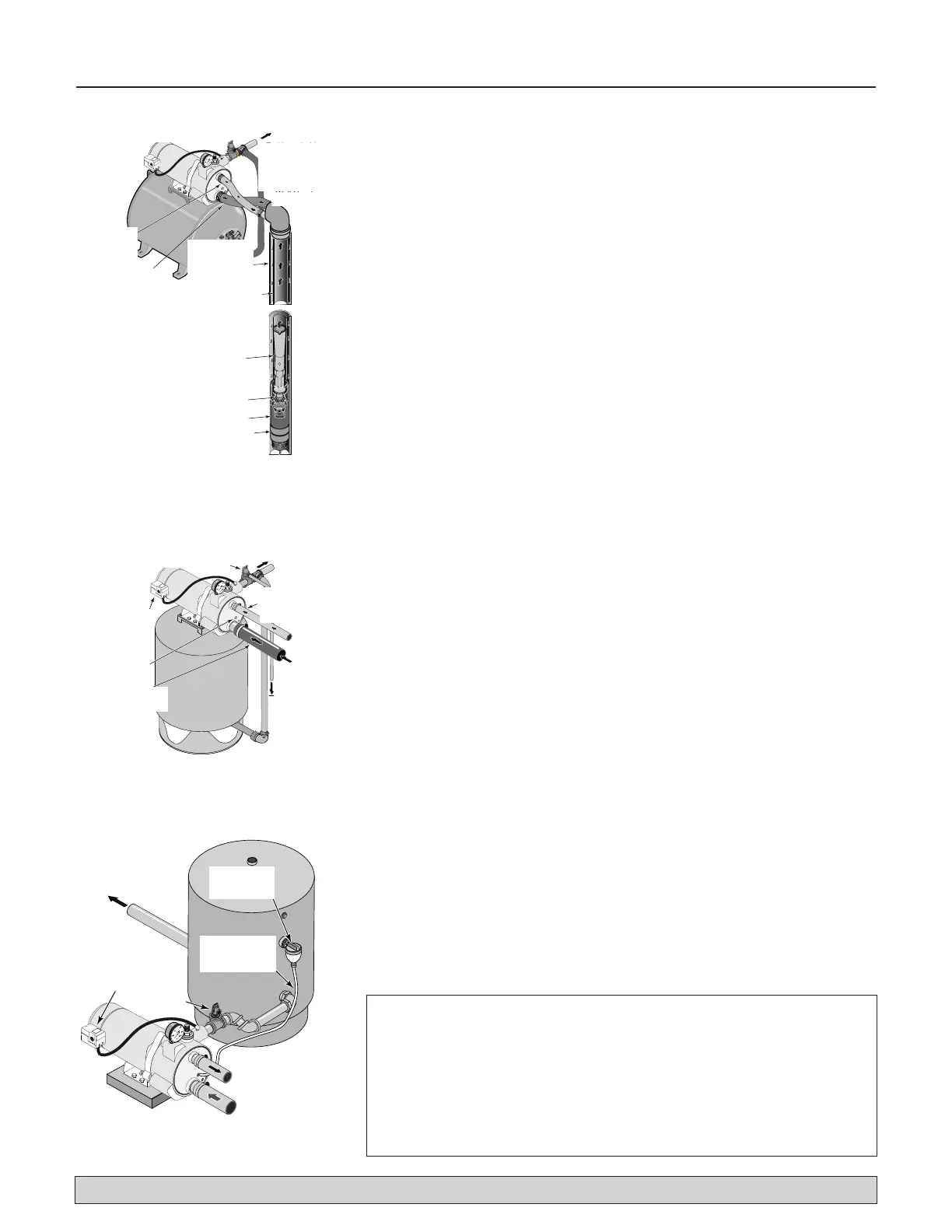

Figure 9 : Branchements sur un réser-
voir préchargé
To Household
Water System
Not
to
Scale
Relief Valve
4035 0801
Suction Pipe
From Well
If well head and pump
ports don't match, twist
reinforced flexible pipe
to make connections.
Drive Pipe
To Well
Well Head
41
JET NO.
J32P-
24
Well Casing
serves as
Drive Pipe
Suction Pipe
Venturi
Nozzle
Ejector
Leather
Cup Seals
4036 0801
Figure 8 : Installation type sur un
puits profond de 2 pouces
Figure 10 : Branchements sur un réser-
voir standard
Tuyau d’eau
motrice vers
le puits
Soupape de sûreté
Vers le système
d’alimentation
en eau de
l’habitation
Tête du puits
Tuyau d’aspiration
provenant du puits
Venturi
Buse
Éjecteur
Le tubage du
puits sert de
tuyau d’eau
motrice
Si le diamètre de la tête
du puits et des orifices
de la pompe ne corre-
spondent pas, déformer
le tuyau souple renforcé
pour pouvoir procéder
aux branchements.
Tuyau d’eau
motrice vers
le puits
Tuyau d’aspiration
provenant du puits
Vers les
rejets à
l’égout
Vers le système d’alimentation en eau de l’habitation
Soupape de sûreté
Vers le système
d’alimentation en
eau de l’habitation
Régulateur
de débit d’air
Tube du
régulateur de
débit d’air
Tuyau d’eau motrice
vers le puits
Tuyau d’aspiration
provenant du puits
Soupape
de sûreté
Tuyau d’aspiration
Coupelles
d’étanchéité en cuir
Pas à
l’échelle
Pressostat
Orifice du
régulateur
de débit d’air
bouché
Pressostat
