Instalación en un Pozo Nuevo Poco Profundo 33
POZO DE 2” (Figura 8)
1. Instale la válvula de control, el manómetro y el tapón del inyector para pozo
profundo en el cuerpo de la bomba. Consulte la figura 2. Compre el Juego de
conversión para Pozos Profundos Modelo MDWC para obtener estas piezas.
2. Instale la bomba tan cerca del pozo como sea posible.
3. Instale una tubería flexible entre el cabezal del pozo y la bomba de manera que
la conexión sea correcta. Conecte la abertura pequeña a la abertura pequeña y
la abertura grande a la abertura grande.
AVISO: Las bombas de chorro Simer vienen con la abertura de aspiración (aber-
tura más grande) debajo de la abertura de impulsión. Ver la figura 3.
4. Conecte ambas tuberías, la de aspiración y la de impulsión y baje el eyector
desde el pozo hasta la bomba. Apoye la tubería para que no haya inclinaciones
verticales o hundimientos en ella a fin de que no ejerza presión sobre el cuerpo
de la bomba y no se incline ligeramente hacia arriba desde el pozo hacia la
bomba (los puntos altos pueden ocasionar que se formen bolsas de aire que
pueden bloquear la bomba). Selle las juntas de la tubería de aspiración con
cinta de teflón. Las juntas deben ser herméticas y estancas. Si la tubería de
aspiración aspira aire, la bomba no podrá extraer agua del pozo.
CONEXIÓN DEL TANQUE PRECARGADO (Figura 9)
Si su sistema usa un tanque precargado, se deberá conectar a la bomba según se
ilustra en la figura 9. La válvula de desahogo debe ser capaz de pasar toda la
capacidad de la bomba a 100 psi de presión.
Verifique la precarga de aire en el tanque con un manómetro para neumáticos
común. La precarga se mide
en donde no hay presión del agua en el tanque
.
Desconecte la corriente a la bomba y drene el tanque antes de verificar la precarga.
Su bomba tiene un interruptor de 20/40 psi (Modelos 2805/6/10E) o un interruptor
de 30/50 psi (Modelo 2815E), de manera que la presión precargada del tanque
debería ser de 18 psi (Modelos 2805/6/10E) o de 28 psi (Modelo 2815). Es decir,
debería ser 2 psi más baja que la presión de disparo del interruptor a presión.
No se requiere un CVA para un tanque precargado; la abertura de 1/4” NPT del
CVA en el cuerpo de la bomba deberá estar tapada.
CONEXIÓN DEL TANQUE ESTÁNDAR (Figura 10)
Si su sistema usa un tanque estándar, conéctelo a la bomba según se ilustra en la
figura 10. La válvula de desahogo que se use en un tanque estándar deberá ser
capaz de pasar toda la capacidad de la bomba a 75 psi de presión.
Conecte el tubo de Control de Volumen de Aire (CVA) a la abertura de _” NPT del
CVA en el cuerpo de la bomba. Pase el tubo desde la abertura del CVA de la bomba
al CVA colocado sobre el tanque. Consulte las instrucciones suministradas con el
tanque y el CVA para obtener más detalles.
To the Household
Water System
Relief Valve
To
Waste
Pressure
Switch
2110 0497 SIM
Suction Pipe
From
the Well
Plugged
AVC
Port
Drive Pipe
To
the Well
To Household
Water System
Pressure
Switch
Suction Pipe
From Well
Air Volume
Control
Air Volume
Control Tube
Relief
Valve
Drive Pipe To Well
2
Figura 9: Conexiones del tanque
precargado
To Household
Water System
Not
to
Scale
Relief Valve
4035 0801
Suction Pipe
From Well
If well head and pump
ports don't match, twist
reinforced flexible pipe
to make connections.
Drive Pipe
To Well
Well Head
41
JET NO.
J32P-
24
Well Casing
serves as
Drive Pipe
Suction Pipe
Venturi
Nozzle
Ejector
Leather
Cup Seals
4036 0801

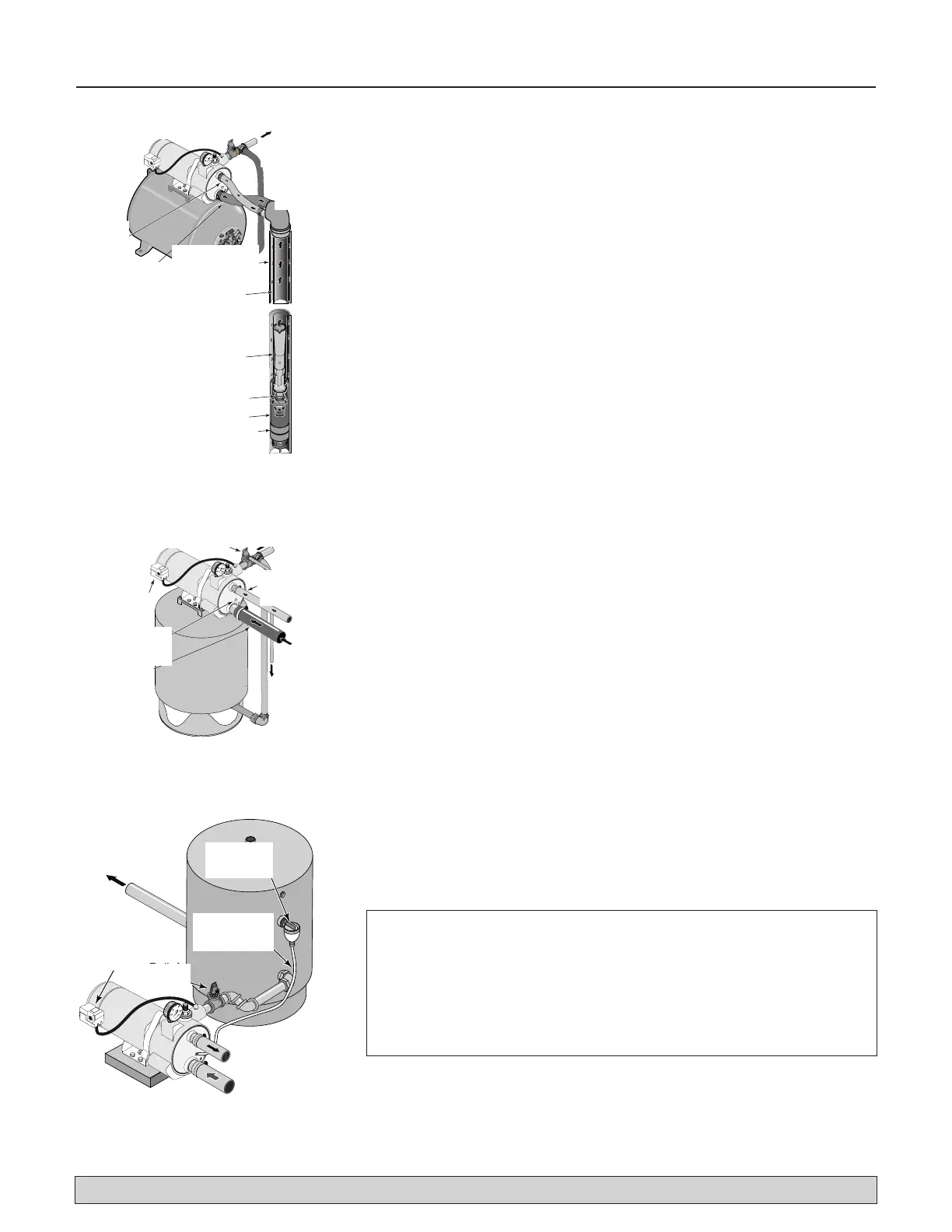

Figura 8: Instalación típica en pozos
profundos de 2 pulgadas
Figura 10: Conexiones del tanque
estándar
Cómo sellar las juntas de tuberías
Use solamente cinta de teflón para hacer las conexiones roscadas a la bomba.
No use compuestos para juntas de tuberías en bombas de plástico; éstas pueden
reaccionar con el plástico en los componentes de la bomba. Asegúrese de que
todas las juntas de tubería en la tubería de aspiración sean herméticas y estancas.
Si la tubería de aspiración puede aspirar aire, la bomba no podrá extraer agua del
pozo.
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
Tubería de
impulsión
al pozo
Válvula de desahogo
Al sistema de
agua del hogar
Cabezal
del pozo
Tubería de
aspiración
desde el pozo
Venturi
Boquilla
Eyector
Empaquetaduras de
cuero en forma de U
El Revestimiento
del Pozo sirve de
Tubería de
Impulsión
Si el cabezal del pozo
y las aberturas de la
bomba no hacen juego,
gire la tubería flexible
reforzada para hacer las
conexiones
Tubería de
impulsión al
pozo
Interruptor
a presión
Abertura del control
de volumen de aire
(CVA) tapada
Tubería de
aspiración
desde
el
pozo
A la
eliminación
Al sistema de
agua del hogar
Válvula de desahogo
Al sistema de
agua del hogar
Control de
volumen de
aire
Tubo de control
de volumen de
aire
Tubería de impulsión
al pozo
Tubería de
aspiración
desde el pozo
Válvula de
desahogo
Tubería de
aspiración
No a
escala
Interruptor
a presión
