SBOX-2300 / VBOX-3130 Manual
13

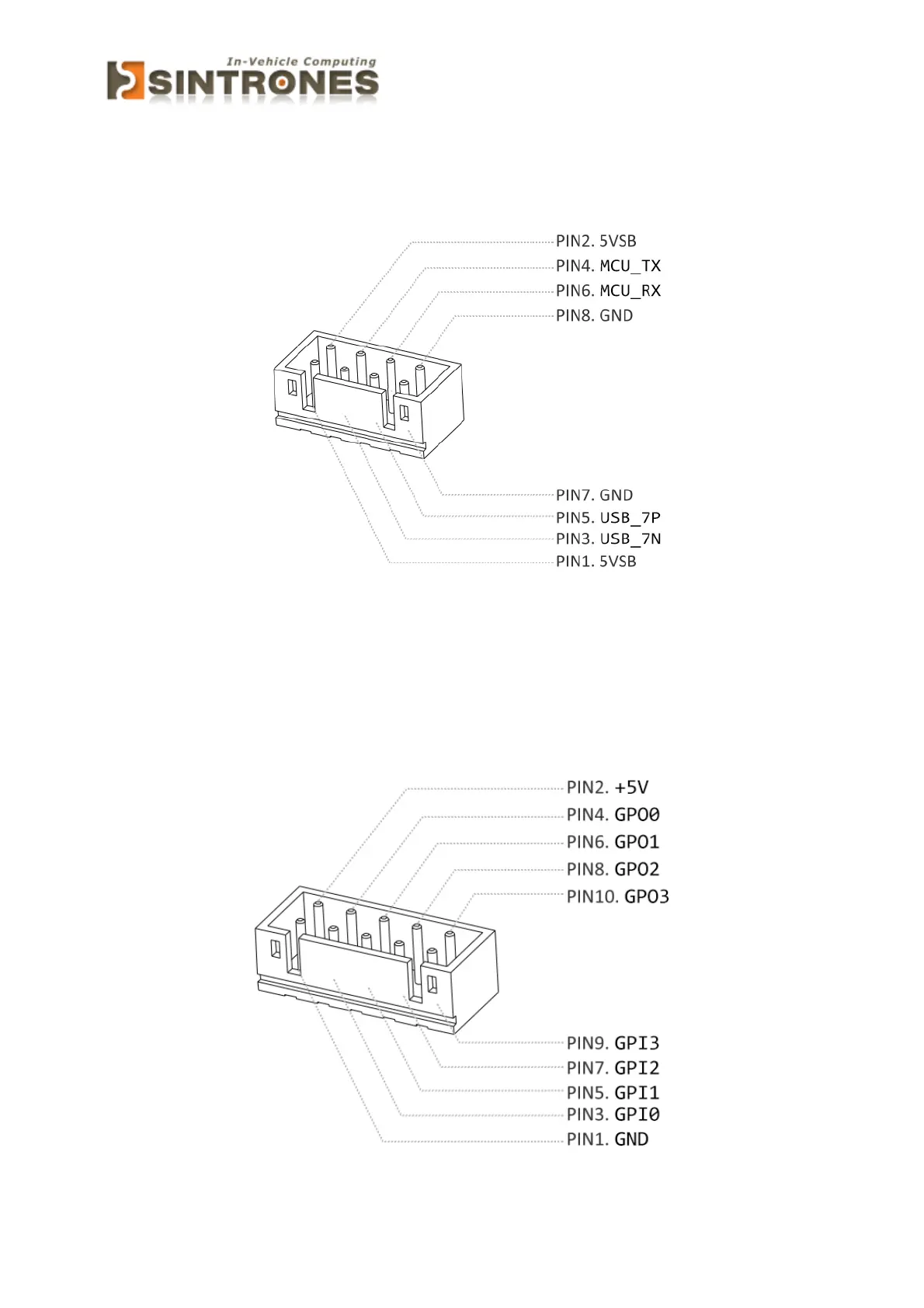

Connectorlocation:
USB3
Connectorsize: 2X4=8Pin
Connectortype:JST2.0mmM180
GPIO Connector
Connectorlocation:
GPIO1
Connectorsize: 2X5=10Pin
Connectortype:JST2.0mmM180
