2.4 Kardan
2.4.1 Splošno
– Pred delom s kardani morate ugasniti
traktor. Izvlecite ključ. Zavarujte
traktor pred premikanjem!
– V transportnem položaju nikoli ne
smete vklopiti kardanskega pogona!
Materialna škoda in nevarnost odletelih
delov!
– V kolikor montirate kardana za pogon
rotorjev pazite, da sta priklopljena na
strani gonila z isto pozicijo križev, ki
omogoča nemoten dvig rotorjev.
Nevarnost materialne škode!
Kardan za pogon zgrabljalnika s traktorja je izveden s
homokinetičnim zglobom, ki mora biti na strani stroja.
Kardana za pogon rotorjev sta izvedena s
preobrementveno varnostno sklopko.
Preobrementvena varnostna sklopka varuje traktor in
zgrabljalnik pred poškodbami samo v delovnem
položaju in položaju prehoda preko zgrabkov. V
transportnem položaju ne smete vklopiti kardanskega
pogona.
V nastavitve preobremenitvene varnostne sklopke ne
smete posegati. Zaradi tega Vam preneha garancija.
Pri preobremenitvi se vrtilni moment omeji s
pulzirajočim zdrsom sklopke.
– Za preprečitev predčasne obrabe
preobremenitvene varnostne sklopke,
se morate odzvati s takojšnjim
izklopom kardana.
– Primerjajte izmerjeno vrednost
vrtilnega momenta RM
preobremenitvene varnostne sklopke z
vrednostmi podanih v tabeli. V kolikor
vrednosti niso skladne, se povežite s
SIP-ovimi prodajalci.
Tip Vrtilni moment (RM)
STAR 720/22 T
STAR 850/26 T
STAR 650/20 T
za desni in levi rotor
900 Nm
2.4.2 Dolžinska prilagoditev kardana in montaža
– Pri dvigovanju ali spuščanju
zgrabljalnika se ne sme nihče nikoli
nahajati med traktorjem in
zgrabljalnikom.
– Nevarnost materialne škode: Ne
dvigujte zgrabljalnika preden se dolžina
kardana ne prilagodi!

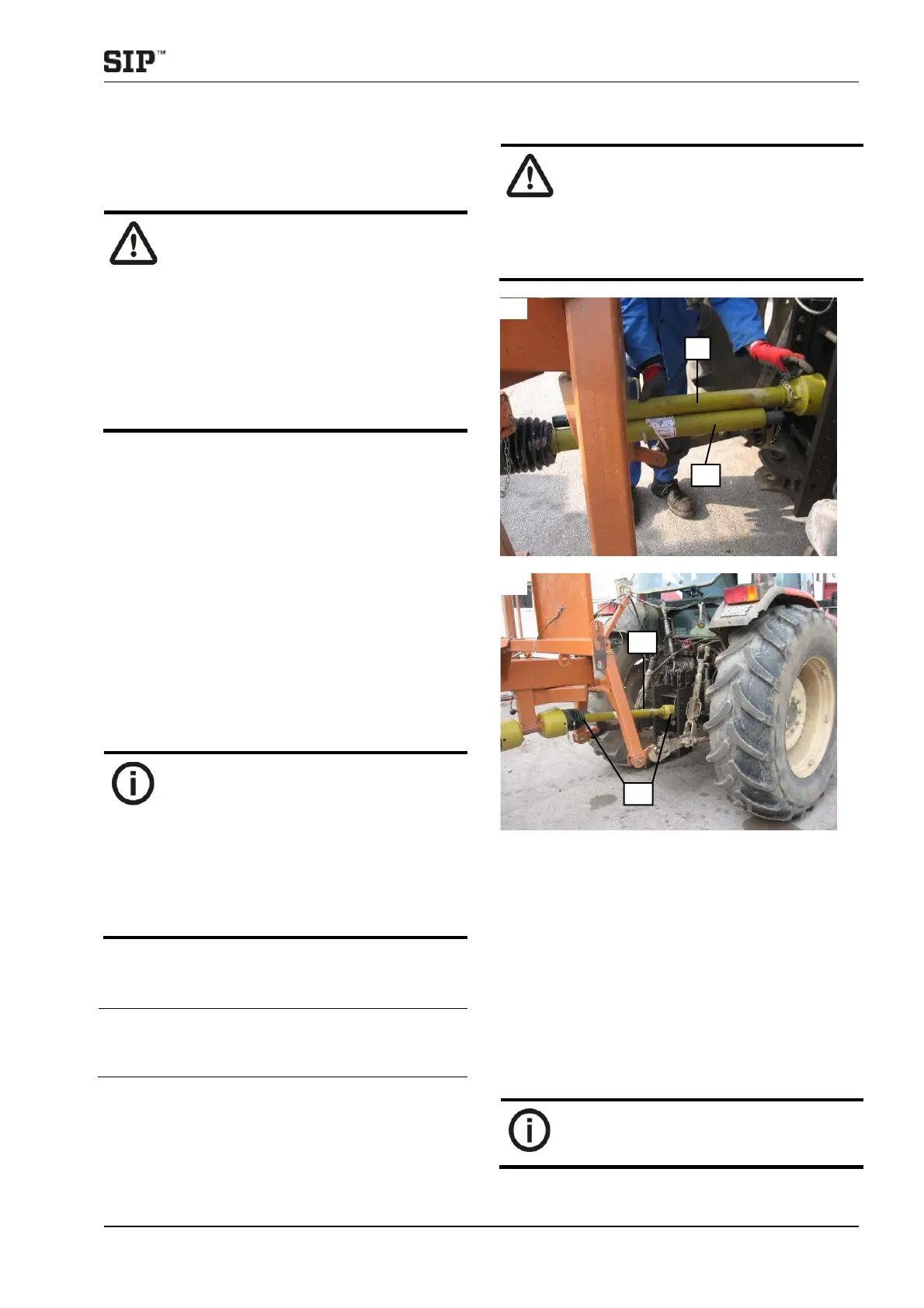

– Za prilagoditev dolžine kardana izvlecite polovici
narazen.
– Polovici kardanov odložite (1) na strani stroja in (2)
na traktorski strani.
– Homokinetični zglob morate montirati na strani
stroja!
– Preizkusite ali je pri max. dvigu prekrivanje
kardanskih cevi min 200 mm, pri dvignjenem ali
spuščenem položaju zgrabljalnika preizkusite, da
kardan ne nasede na blok (min. 50 mm).
– Obe polovici drug ob drugi zadržite in izmerite
pravilni dolžini.
– Po montaži kardana (3) zaščito zavarujte z verižico
(4) na obeh straneh.
– Za podrobne nadaljne postopke izmere
in krajšanje si prosim preglejte Navodila
za delo proizvajalca kardana.
4
1
2
5
3
4
