Betriebsanleitung
18

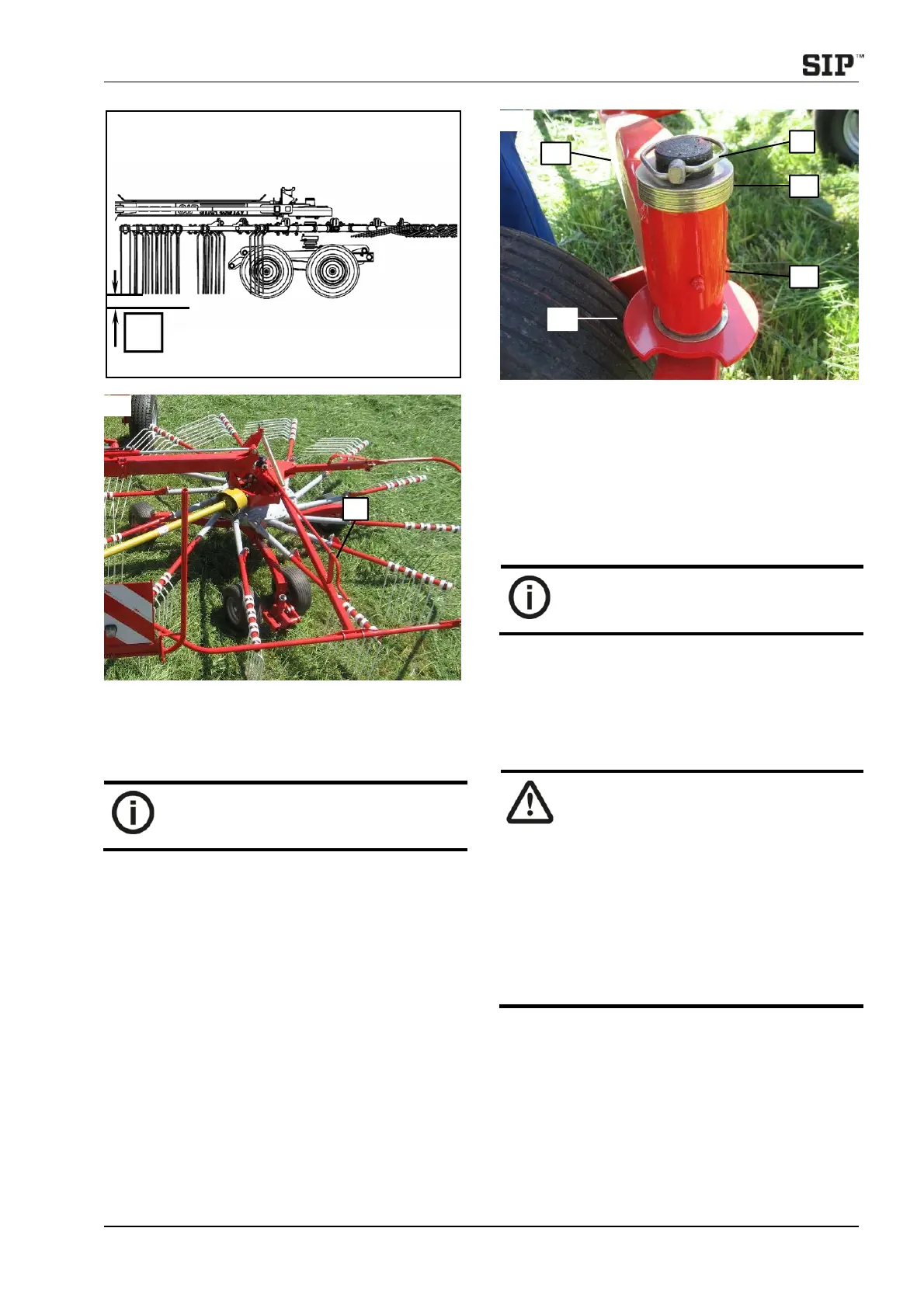

– Den ungefähr 25 mm Zinkenarmeabstand von
Ebenfläche (A) überprüfen.
– Abweichung mit Spindeldrehen (1) auf dem Rotor
abschaffen.
– Sauberes Schwaden wird durch richtige
Einstellung der Zinkenarmehöhe
erreicht.
3.1.3 Einstellung der Quer- und Längsneigung der
Rotor
Rotor müssen auch in Quer- und Längsrichtung eben
stehen. Rotor hat auf dem Fahrwerk auf Außerseite
und vorne ein Paar Räder, die höhenverstellbar sind.
– Überprüfen Sie, ob quer und longitudinal in
Fahrrichtung gesehen, der Rotor eben gestellt ist.
– Abweichung abschaffen:
a) Sicherung ausziehen(1)
b) Scheiben (2) entsprechend über (A) oder
unter (B) den Träger (3) umsetzen
c) Mit Sicherung sichern (1)
–
Sauberes Schwaden wird durch ebene
Quer- und Längsstellung des Rotors
erreicht.
3.2 Zinkenarme - Arbeits- / Transportstellung
Zinkenarmeumstellung nur bei niedriger
Transportstellung durchführen, nur äußerliche vier
Arme jeder Rotor.
– Bei der Montage der Zinkenarme von
Transport- in Arbeitsstellung bzw. von
Arbeits- in Transportstellung, ist darauf
zu achten, dass eine ungewollte
Betätigung des Zugseils zur
Entriegelung der Schutzbügel
ausgeschlossen ist. Unfallgefahr!
– Montieren der Zinkenarme nur bei
ausgeschaltetem Antrieb und
stillstehendem Motor vornehmen!
Zündschlüssel abziehen.
–
Klappsplint immer gegen die
Drehrichtung der Kreisel montieren.
8
9
1
10
A
1
2
3
B
