STAR
17
– Für weitere Abmessungs- und
Kürzungsverfahren sehen Sie sich die
Betriebsanleitung des
Gelenkwelleherstellers an.
2.4.3 Abbau vom Schlepper
– Achten Sie beim Abstellen des
Kreiselschwaders darauf, dass der
Untergrund eben und befestigt ist.
– Beim Aufheben und Absenken des
Kreiselschwaders darf sich niemand
zwischen Traktor und Maschine
aufhalten.
– Vor dem Hydraulikabbau muss der
Schwader abgesenkt und in
Transportstellung gestellt sein, um den
Druck in Rohre zu vermeiden.
– Beachten Sie auch alle weiteren
Sicherheitshinweise.

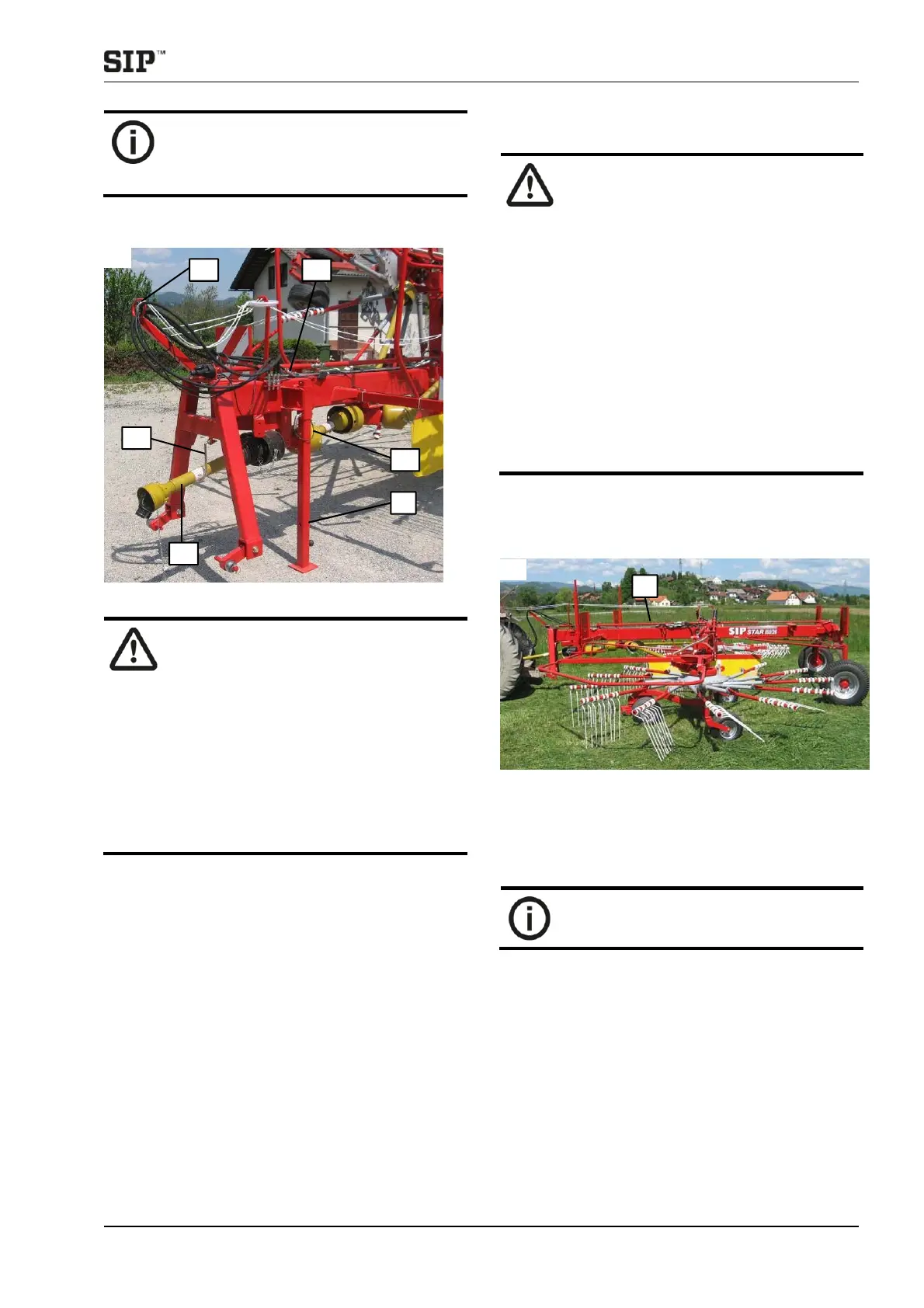

– Ebene, trockene und ausreichend tragfähige
Standfläche wählen.
– Den Schwader aufheben.
– Abstellstütze (1) herunterlassen und mit Bolzen (2)
sichern.
– Schwader ganz absenken und darauf achten, dass
der Schwader sicher steht.
– Keile benutzen um Schwaderbewegung zu
verhindern.
– Gelenkwelle (3) abkuppeln und auf der dafür
vorgesehene Halterung (4) ablegen.
– Hydraulikrohre abschalten und durch Trägerkreis
(5) in Einsatz (6) einstecken.
– Elektrikleitung abschalten und durch Trägerkreis
(5) einstecken.
– Schnurr aus der Kabine ausziehen und durch
Trägerkreis (5) einstecken.
– Schwaderanschluß vom Traktor abschalten.
3. Einstellen des Schwaders
– Instandsetzungs, Wartungs - und
Reinigungsarbeiten sowie die
Beseitigung von Funktionsstörungen
grundsätzlich nur bei ausgeschaltetem
Antrieb und stillstehendem Motor
vornehmen! Zündschlüssel abziehen.
– Der Schwader ist für eine
Zapfwellendrehzahl von max. 540
U/min ausgelegt.
– Empfohlene Zapfwellendrehzahl im
Einsatz 400 – 500 U/min.
– Der Aufenthalt im Arbeitsbereich ist
verboten.
– Warnung vor dem Auswurf hinter dem
Gerät.
– Aufstieg auf die Maschine ist verboten.
–
Schutzeinrichtungen müssen bei der
Arbeit in der Schutzposition sein.
3.1 Grundlage Einstellung
3.1.1 Einstellung der Anhängevorrichtungshöhe
– Traktor mit Schwader auf ebenen und harten
Boden abstellen.
– Schwaderanschluß mit Hydraulik aufheben um eine
waagerechte Trägerposition (1) zu versichern.
– Während der Arbeit diese Position
überprüfen.
3.1.2 Einstellung der Rotorzinkenarmehöhe
Sauberes Schwaden fordert den gleichmäßigen
Abstand zwischen den Zinken und dem Boden.
6
5 6
2
1
3
4
7
1
