Betriebsanleitung
22

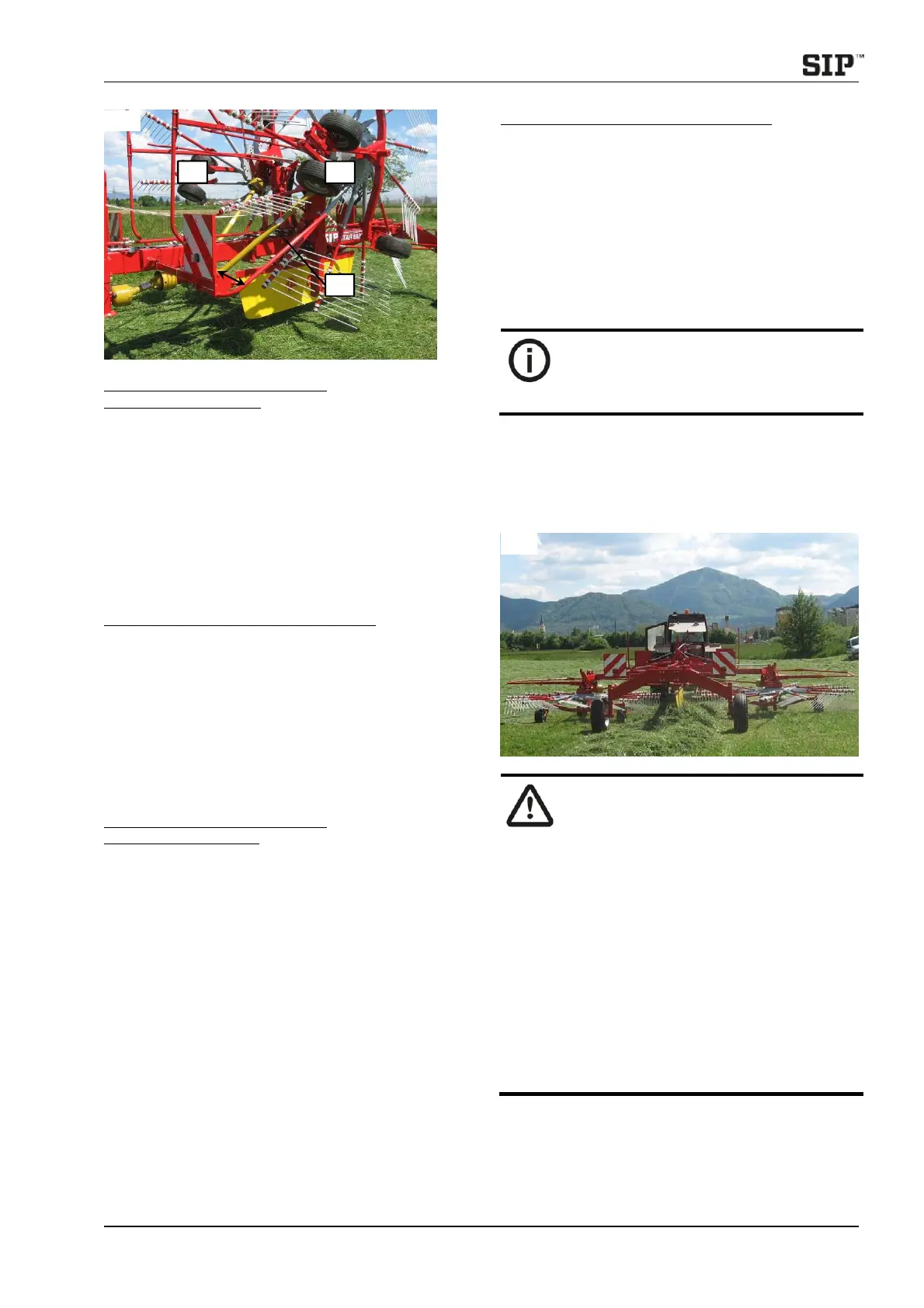

Vorbereitung des Schwaders für
Hochtransportstellung
– Rotor mittels Hydraulik mit einseitig wirkenden
Zylinder aufheben;
– Mit Schnurzug den Rotorträgerverschluß aufheben
bis der Verschluß in Transportstellung einrückt (1),
Druck im Hydrauliksystem lösen;
– Hydraulik mit zweiseitig wirkenden Zylindern
einschalten um Rotor bis zur Rotorträger
Teleskopvorschubbeschränkung zu senken;
– Ablenkrohr (3) in Querstellung (A) setzen.
Schwaderumsetzung in Arbeitsstellung
– Ablenkungsrohr (3) in vertikale Position (B) setzen.
– Hydraulik mit zweiseitig wirkenden Zylindern
einschalten um Rotor bis zur Rotorträger
Teleskopvorschubbeschränkung aufzuheben;
– Hydraulik mit einseitig wirkenden Zugzylindern kurz
einschalten und Rotor aufheben, mit Schnur die
Rotorträgerverschlüsse beseitigen und mit
Rotorsenkung weitermachen.
Vorbereitung des Schwaders für
Senktransportstellung
– Äußerliche vier Zinkenarme in Transportstellung
setzen;
– Schutzbügel in Transportstellung setzen;
– Rotor mittels Hydraulik mit einseitig wirkenden
Zylinder aufheben;
– Mit Schnurzug den Rotorträgerverschluß aufheben
bis der Verschluß in Transportstellung einrückt (1),
Druck im Hydrauliksystem lösen;
– Hydraulik mit zweiseitig wirkenden Zylindern
einschalten um Rotor bis zur Rotorträger
Teleskopvorschubbeschränkung zu senken;
– Ablenkrohr (3) in Querstellung (A) setzen.
Schwaderumsetzung in Arbeitsstellung
– Ablenkungsrohr (3) in vertikale Position (B) setzen.
– Hydraulik mit zweiseitig wirkenden Zylindern
einschalten um Rotor bis zur Rotorträger
Teleskopvorschubbeschränkung aufzuheben;
– Hydraulik mit einseitig wirkenden Zugzylindern kurz
einschalten und Rotor aufheben, mit Schnur die
Rotorträgerverschlüsse beseitigen und mit
Rotorsenkung weitermachen.
– Schutzbügel in Arbeitsstellung setzen;
– Zinkenarme in Arbeitsstellung setzen.
– Mit Drossel (2) die
Rotorsenkgeschwindigkeit einstellen.
– Hydrauliköldurchfluß des Traktors dem
Senken der Schwaderotor anpassen.
3.7 Arbeit mit dem Schwader
Mit dem Schwader kann nur ein
Mitteldoppelnachschwad gemacht werden.
– Der Aufenthalt im Arbeitsbereich ist
verboten.
– Die Schutze müssen in Schutzstellung
sein.
– Es ist verboten sich den rotierenden
Zinken zu nähern, Federschenkel
Schlag- und Stichgefahr.
– Bei der Schwadervorbereitung
besonders darauf achten, dass alle
Zinkenarme mit Stiften gesichert sind,
um Auswurf bei der Arbeit zu verhindern.
– Das Maschinensteigen während der
Fahrt ist verboten.
– Die Fahrgeschwindigkeit den
Geländeverhältnissen anpassen,
besonders in Neigung und Kurven.
– Arbeit in Rückwärtsfahrt ist verboten.
Gefahr der Rotorfahrwerkbrechung!
– Ablenkungsrohr in Vertikalposition setzen.
– Den Schwader aus Transportstellung in
Arbeitsstellung setzen.
– Die Schwadbreite der Futtermenge anpassen.
– Zapfwellendrehzahl 540 U/min überprüfen.
22
B
A
3
23
