SIP STAR 850/26 T - Vorbereitung des Schwaders für Transport

STAR
21
Zur Anpassung der Zinkenlaufbahn an die örtlichen
Verhältnisse die folgenden Schritte beachten:
– Schraube (1) lösen
– Stellhebel (2) verstellen:
Rechtsrotor
a) Nach rechts (in Fahrtrichtung) =
Zinkenspitzen heben später auf (z.B. beim
Schwadwenden oder Frischfutter).
b) Nach links (in Fahrtrichtung) = Zinkenspitze
heben früher aus (z.B. beim Schwaden oder
Trockenfutter).
Linksrotor
c) Nach links (in Fahrtrichtung) = Zinkenspitzen
heben später auf (z.B. beim Schwadwenden
oder Frischfutter).
d) Nach rechts (in Fahrtrichtung) = Zinkenspitze
heben früher auf (z.B. beim Schwaden oder
Trockenfutter).
– Stellhebel (2) nach der Einstellung wieder mit
Schraube (1) sichern.
– Sauberes Schwaden ist mit richtiger
Zinkenlaufbahneinstellung erreicht.

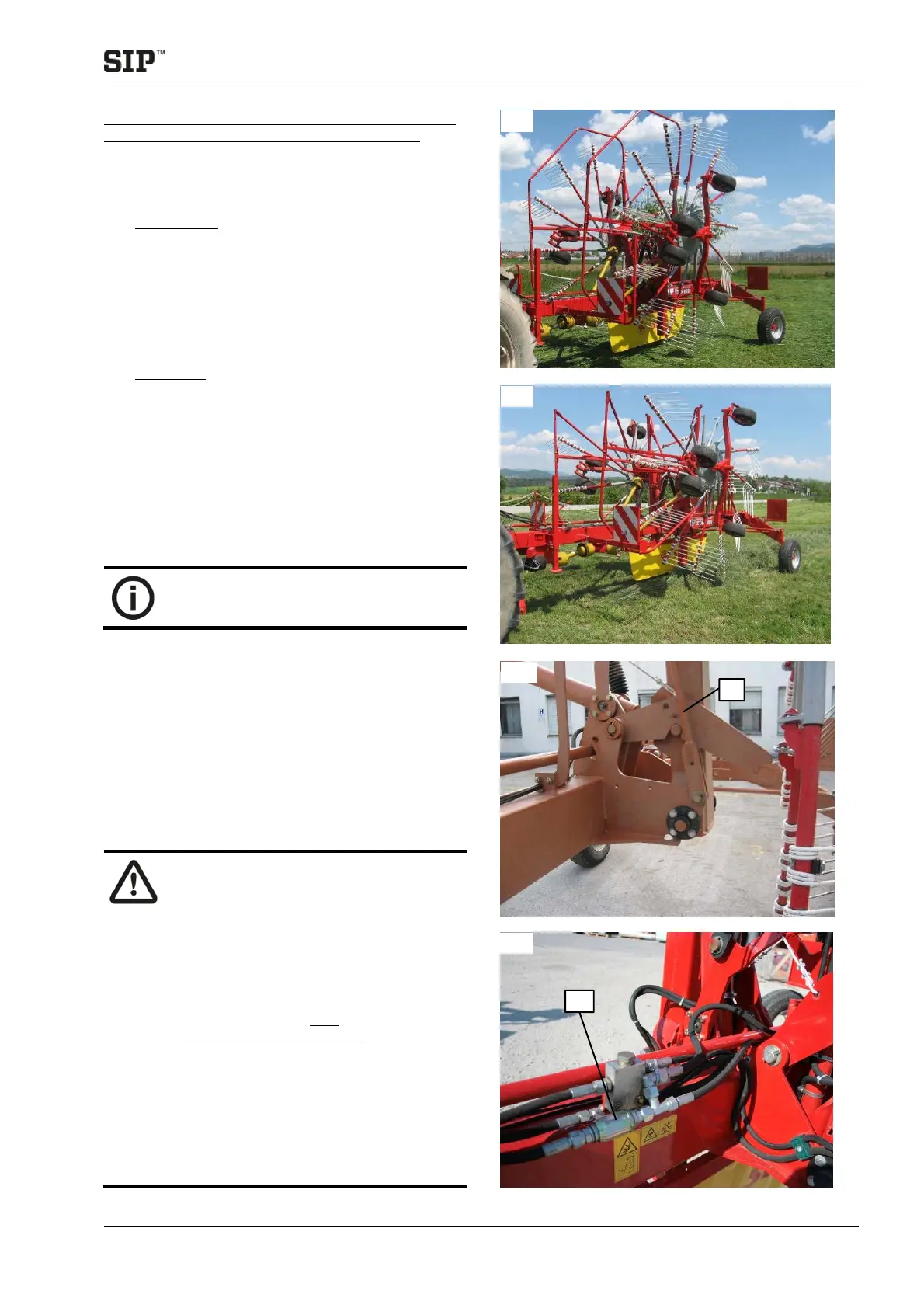

3.6 Vorbereitung des Schwaders für Transport
Der Scwader kann in Hochtransportstellung oder in
Senktransportstellung transportiert werden.
Die Rotor werden mittels Hydraulik mit einseitig
wirkenden Zugzylindern in die Transportstellung
aufgehoben oder in die Arbeitsstellung abgesenkt.
Hydraulik mit zweiseitig wirkenden Zylindern
ermöglicht Teleskopvorschub der Rotorträger, für
Transporthöhesenkung beim Transport.
– Bei der Vorbereitung für Transport-
oder Arbeitsstellung darf sich niemand
im Bereich der Rotorbewegung
aufhalten.
– Transportstellung wird mit
eingerücktem Rotorträgerverschluß
versichert.
– Bei der Vorbereitung für Transport-
oder Arbeitsstellung oder in
Transportstellung darf die Gelenkwelle
nie eingeschaltet werden!
Materialschaden und Abfallteilegefahr
– Vorsichtig bei Schwaderfahrt in
Transportstellung in der Neigung, so
wie bei Kurvenfahrt wegen der
Umsturzgefahr.
– Rotorablenkungsrohr immer in
Transport- oder Arbeitsstellung setzen.
Einstichgefahr und Materialschaden!
18
1
19
20
2
21
