SIP STAR 850/26 T - Schutzbügel in Arbeits- und Transportstellung Bringen

STAR
19

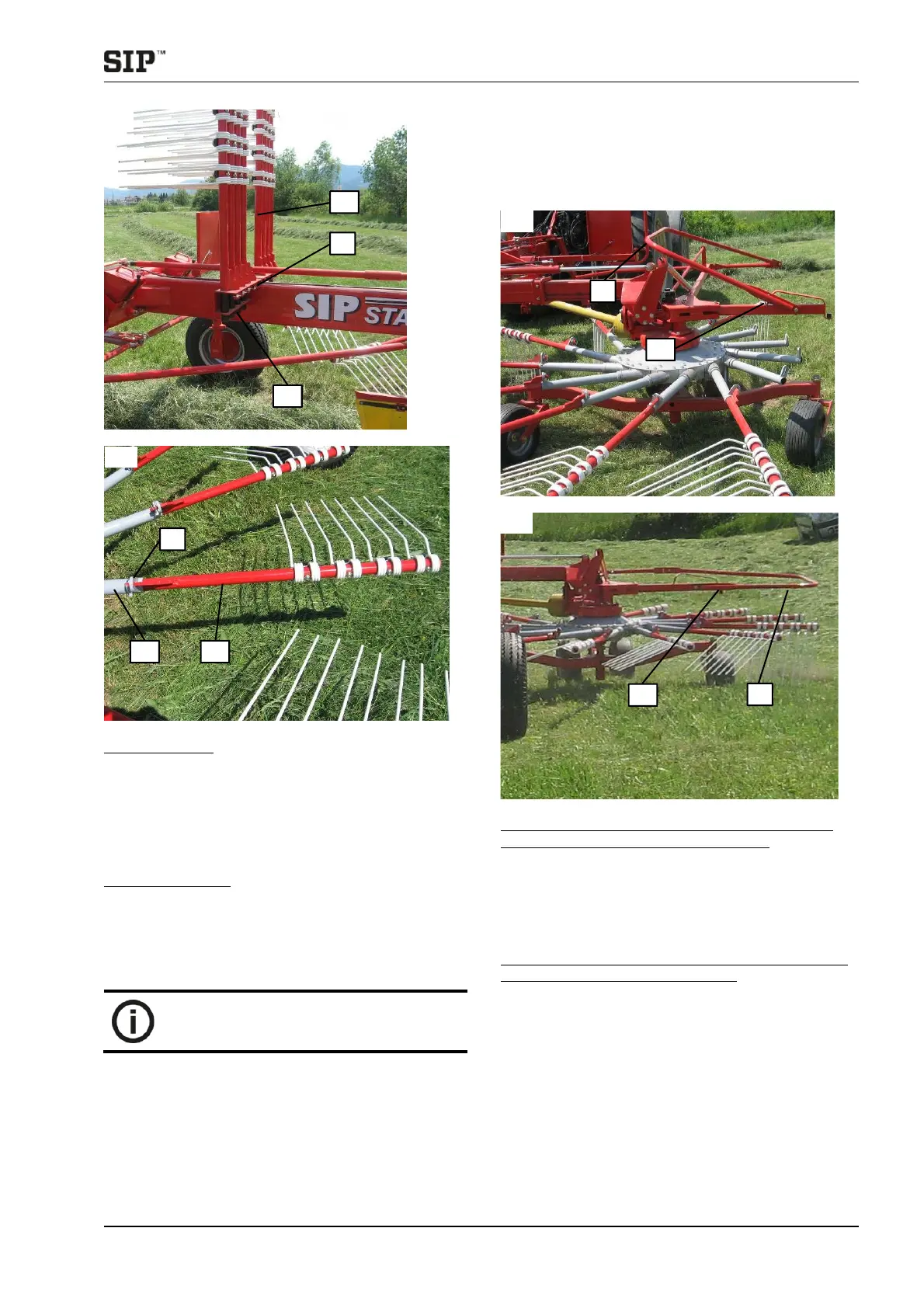

Arbeitsstellung:
– Klappsplint (1) des Zinkenarms (2) herausnehmen.
– Zinkenarm (2) aus Transporthalterung (3)
entnehmen und auf die Lagerzapfen am Kreisel
schieben.
– Zinkenarm (2) mit Klappsplint (1) sichern.
Transportstellung:
– Klappsplint (1) herausziehen.
– Zinkenarm (2) aus Zapfen entnehmen und auf
Transporthalterung (3) einstecken.
– Zinkenarme (2) mit Klappsplint (1) sichern.
– Anziehen der Zinkenarme überprüfen,
beschädigte Zinkenarme wechseln!
3.3 Schutzbügel in Arbeits- und Transportstellung
bringen
Schutzbügelumstellung nur bei niedriger
Transportstellung durchführen.
Um Schutzbügel in Transportstellung zu bringen
sind die folgende Schritte zu beachten:
– Stift (2) ausziehen.
– Schutzbügel (1) in Transportstellung aufheben, der
Stift (2) rückt automatisch ein.
Um Schutzbügel in Arbeitsstellung zu bringen sind
die folgende Schritte zu beachten:
– Stift (2) ausziehen.
– Schutzbügel (1) in horizontale Arbeitsstellung
senken, der Stift (2) rückt automatisch ein.
11
2
1
3
12
1
4 2
13
1
2
14
2
1
