SKF LAGD 400 - Montaggio Della Cartuccia DI Grasso SKF; Connessione Dei Tubi DI Lubriicazione al Lubriicatore

73
SKF LAGD 400

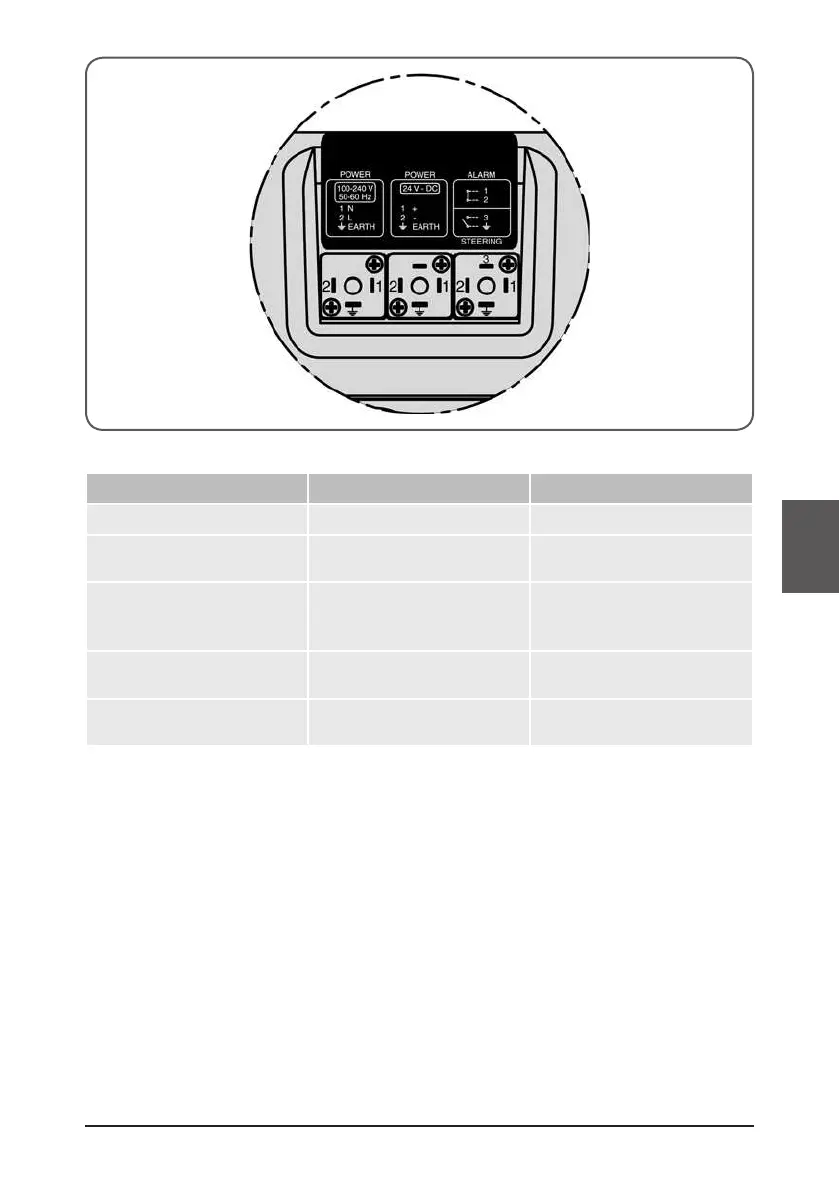

Figura 2
Funzione Descrizione Morsetto
Alimentazione ca Neutro 100 - 240 V ca 1
Sotto tensione 100 - 240 V ca
Te rra
2
Te rra
Alimentazione cc +24 V cc
0 V
Te rra
1
2
Te rra
Comandi Ingresso
Uscita
3
GND
Allarme esterno Ingresso
Uscita
1
2
4.3 Montaggio della cartuccia di grasso SKF
Togliere la ghiera di bloccaggio dal coperchio di protezione. Mantenere saldamente il
coperchio per evitare l’espulsione della molla. Togliere il coperchio di protezione, la molla
e il premigrasso. Togliere il cappuccio a strappo dalla nuova cartuccia di grasso e collocare
quest’ultima nel lubrificatore. Rimuovere l’anello di plastica dal cappuccio del pistone della
nuova cartuccia, mantenendo in posizione il pistone. Il pistone è indispensabile perché
il lubrificatore funzioni correttamente. Installare la molla, il premigrasso e il coperchio di
protezione. Serrare la ghiera di bloccaggio.
4.4 Connessione dei tubi di lubrificazione al lubrificatore
Tagliare con precisione i tubi di lubrificazioni alla lunghezza corretta per l’applicazione.
Prima di collegare i tubi all’applicazione, riempirli di grasso. Vedere il paragrafo 4.5.
Italiano
