SKF LAGD 400
1. Applikation
SKF MultiPoint automatisk lubrikator LAGD 400 är ett smörjningssystem med åtta utlopp.
Smörapparaten kan användas med alla SKF-fettyper av standardtyp och producerar ett
maximalt tryck på 40 bar. Det maximala trycket garanteras när den totala längden på
smörjslangarna inte överskrider 5 meter.
2. Beskrivning

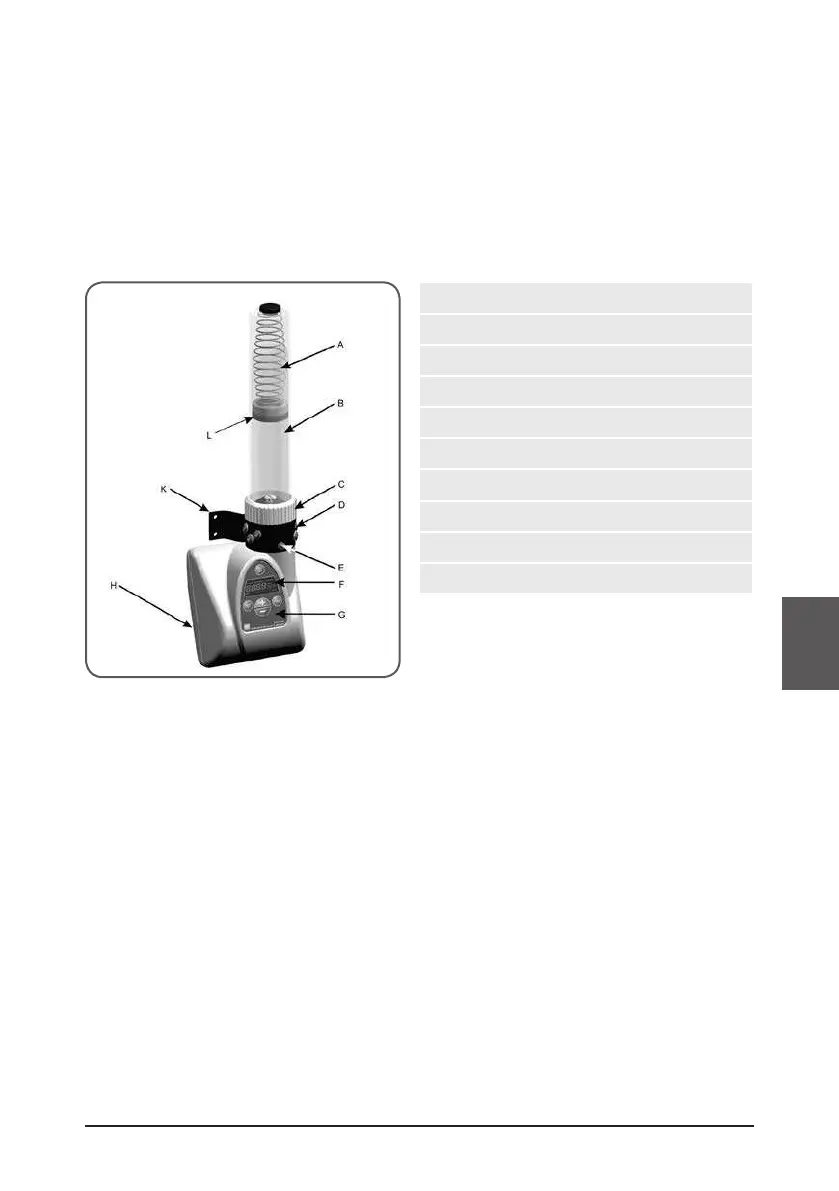

2.1 Identifiering av delar
A Patronfjäder
B Patronskydd
C Låsmutter
D Fettutlopp (numrerade 1 till 8)
E Fettnippel
F Display
G Kontrollpanel
H Ström- och larmanslutningar
K Monteringskonsol
L Följekolv
Figur 1
2.2 Arbetssätt
Under varje cykel laddar en elektrisk motor i smörjapparaten i förväg en kolv. Kolven drar
in fett i en cylinder. Kolven frigörs vid slutet på varje cykel och skjuter fettet från cylindern
till de åtta kanalerna i utloppsblocket. Kolven fördelar samma mängd fett genom varje
kanal.
Elmotorn kontrolleras av en mikroprocessor. Mikroprocessorn kontrollerar
fördelningslägena och detekterar blockerade smörjslangar och tomma fettpatroner.
2.3 Fettmatning
En SKF smörjningspatron av standardtyp förser smörjapparaten med fett. En tom SKF
fettpatron kan fyllas på med hjälp av fettnippeln.
