SKF LAGD 400

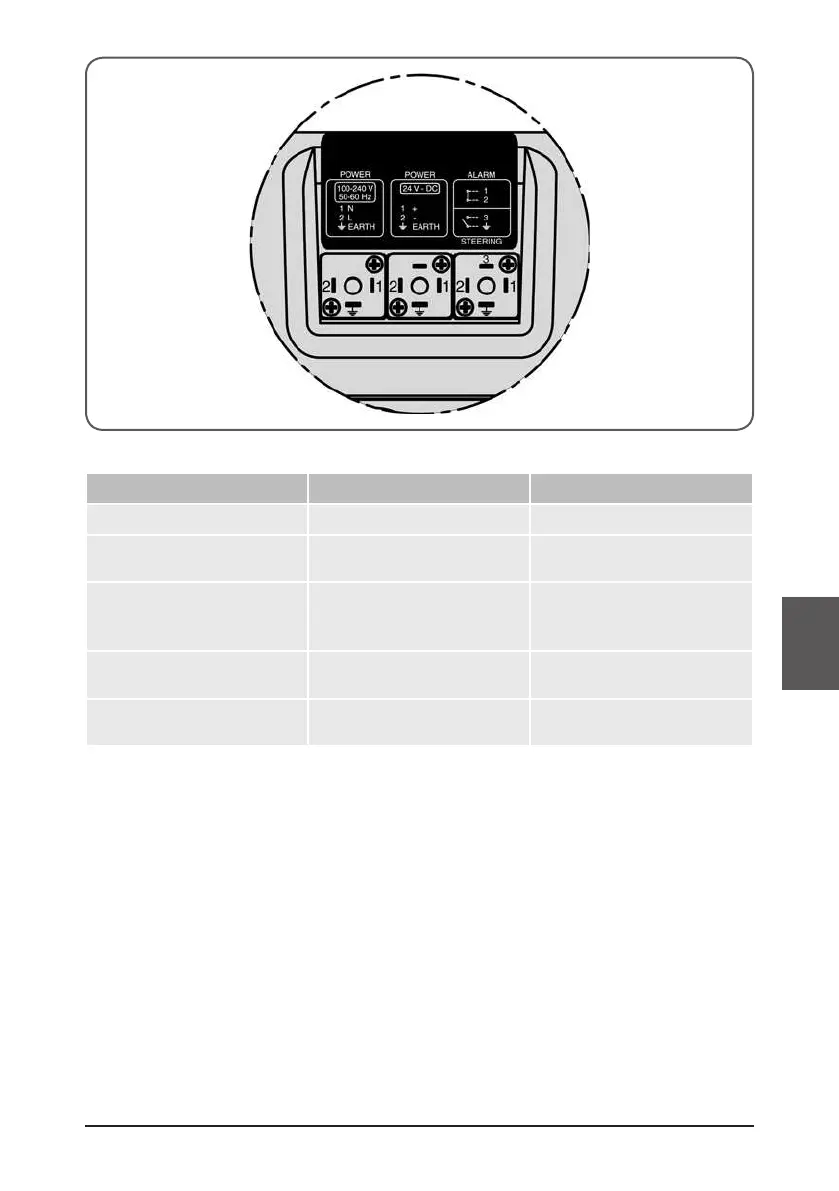

Figur 2
Funktion Beskrivning Terminal
AC-ström Noll 100-240 VAC 1
Fas 100-240 VAC
Jord
2
Jord
DC-ström +24 VDC
0 V
Jord
1
2
Jord
Styrning Ingång
Utgång
3
GND
Externt larm Ingång
Utgång
1
2
4.3 Montering av SKF fettpatron
Avlägsna låsmuttern från skyddet. Håll i skyddet ordentligt för att förhindra att fjädern
slungas ut. Avlägsna skyddet, fjädern och följekolven. Avlägsna det avdragbara locket från
den nya fettpatronen. Sätt i den nya fettpatronen i smörjapparaten. Avlägsna plastringen
från kolven på den nya patronen men håll kvar kolven i position. Kolven är nödvändig för
korrekt drift av smörjapparaten.
Installera fjädern, följekolven och skyddet. Dra åt låsmuttern.
4.4 Anslutning av smörjslangar till smörjapparaten
Var försiktig när du skär av smörjslangarna så att de får rätt längd för applikationen.
Innan du ansluter slangarna till applikationen måste slangarna fyllas med fett. Se avsnitt
4.5. För in slangen genom klämringskopplingen med den tjocka änden av klämringen
