Herramientas con aislamiento doble
El aislamiento doble es un concepto de diseño utilizado en las
herramientas mecánicas eléctricas que elimina la necesidad de un
cordón de energía de tres cables conectado a tierra y de un sistema
de fuente de energía conectado a tierra. Es un sistema reconocido y
aprobado por Underwriter’s Laboratories, la CSA y las autoridades
federales de la OSHA.
El servicio de ajustes y reparaciones de
una herramienta con aislamiento doble
requiere cuidado y conocimiento del sis te ma y deberá ser realizado
únicamente por un técnico de servicio competente.
DURANTE EL SERVICIO DE AJUSTES Y
REPARACIONES, UTILICE UNICAMENTE
PIEZAS DE REPUESTO IDENTICAS.
ENCHUFES POLARIZADOS. Para reducir el
riesgo de sacudidas eléctricas, su
herramienta está equipada con un enchufe polarizado (una terminal es
más ancha que la otra), este enchufe entrará en un tomacorriente
polarizado solamente de una manera. Si el enchufe no entra por
completo en el tomacorriente, déle la vuelta. Si sigue sin entrar,
póngase en contacto con un elec tricista competente para instalar el
tomacorriente adecuado. Para reducir el riesgo de sacudidas
eléctricas, no haga ningún tipo de cambio en el enchufe.
(46DA8303
“LEA TODAS LAS INSTRUCCIONES”. El incumplimiento de las NORMAS DE SEGURIDAD identificadas por el símbolo del
PUNTO NEGRO (•) que se indican A CONTINUACION y otras precauciones de seguridad puede dar lugar a lesiones
personales graves.
ADVERTENCIA
!
“CONSERVE ESTAS INSTRUCCIONES”
>=4G8O=0D=05D4=C4340;8<4=C028O=
>A3>=4B344GC4=B8O=
Sustituya los cordones dañados
inmediata mente. La utilización de
cordones dañados puede causar “shock”, quemar o electrocutar.
Si se necesita un cordón de extensión, se
debe utilizar un cordón con conductores
de ta maño adecuado para prevenir caídas de tensión exce sivas, pér -
didas de potencia o sobrecalentamiento. La tabla muestra el tamaño
correcto a utilizar, según la longitud del cordón y la capacidad no -
minal en amperios indicada en la placa del fabricante de la herra -
mienta. En caso de duda, utilice la medida más gruesa siguiente.
Utilice siempre cordones de extensión catalogados por U.L. y la CSA.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
NOTA: Cuanto más pequeño es el número de calibre, más grueso es
el cordón.
Capacidad
nominal en
amperes dela
herramienta
Tamaño del cordón en A.W.G.
Tamaños del cable en mm
2
3-6
6-8
8-10
10-12
12-16
25 50 100 150 15 30 60 120
18 16 16 14 .75 .75 1.5 2.5
18 16 14 12 .75 1.0 2.5 4.0
18 16 14 12 .75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 —— ————
Longitud del cordón en pies
Longitud del cordón en metros
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
• No permita que la familiarización obtenida por el uso frecuente de la sierra para cortar ingletes se vuelva algo habitual. Recuerde siempre
que un descuido de una fracción de segundo es suficiente para causar una lesión grave.
• ¡PIENSE EN LA SEGURIDAD! LA SEGURIDAD ES UNA COMBINACION DE SENTIDO COMUN Y CONOCIMIENTO DE LAS INSTRUC CIONES DE
SEGURIDAD Y DE FUNCIONAMIENTO POR PARTE DEL OPERADOR Y DE QUE ESTE PERMANEZCA ALERTA EN TODO MOMENTO MIENTRAS
SE ESTA UTILIZANDO LA SIERRA PARA CORTAR INGLETES.

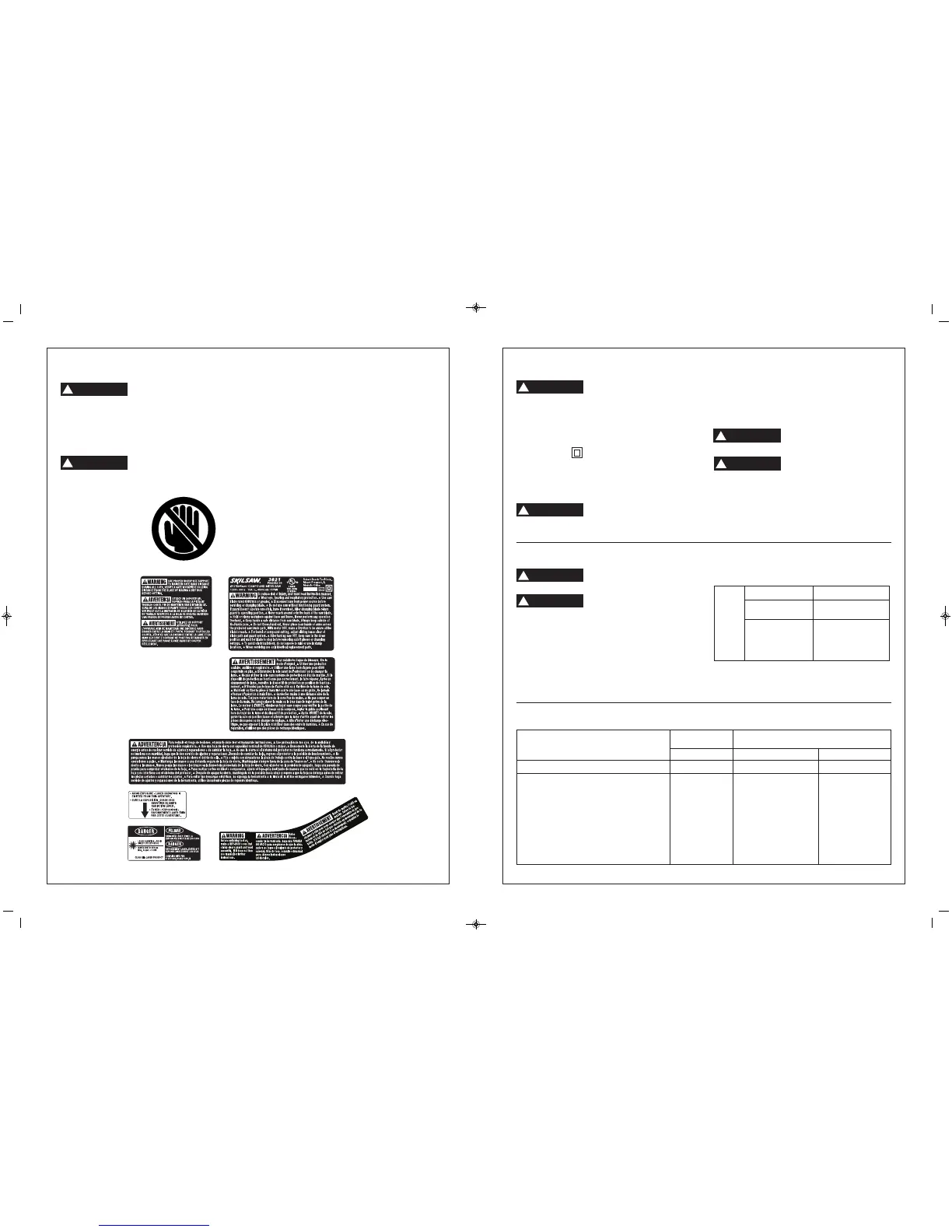

LAS ADVERTENCIAS QUE SE MUESTRAN A CONTINUACION SE PUEDEN ENCONTRAR EN LA HERRAMIENTA. ESTAS
ADVERTENCIAS SON SOLAMENTE UNA FORMA CONDENSADA DE LAS NORMAS Y PRECAUCIONES DE SEGURIDAD
MAS DETALLADAS QUE APARECEN EN EL MANUAL DEL USUARIO. SIRVEN COMO RECORDATORIO DE TODAS LAS NORMAS DE SEGURIDAD
NECESARIAS PARA LA UTILIZACION CON SEGURIDAD DE ESTA SIERRA PARA CORTAR INGLETES.
(46DA8303
“LEA TODAS LAS INSTRUCCIONES”. El incumplimiento de las NORMAS DE SEGURIDAD identificadas por el símbolo del
PUNTO NEGRO (•) que se indican A CONTINUACION y otras precauciones de seguridad puede dar lugar a lesiones
personales graves.
ADVERTENCIA
!
“CONSERVE ESTAS INSTRUCCIONES”
ADVERTENCIA
!
ZONA DESIGNADA DE PELIGRO.
EVITE SITUAR LAS MANOS, LOS
DEDOS O LOS BRAZOS EN EL
AREA DESIGNADA POR ESTE
SIMBOLO.
0?0283034B342>AC4<JG8<0B
Ángulo de inglete / Ángulo de bisel
tamaños reales
pulgadas pulgadas centímetros
0 / 0 Altura máxima 4 x 6 3-1/2 5-1/2 8.9 14.0
0 / 0 Anchura máxima 2 x 8 1-1/2 7-1/4 3.8 18.4
45 / 0 Altura máxima 4 x 4 3-1/2 3-1/2 8.9 8.9
45 / 0 Anchura máxima 2 x 6 1-1/2 5-1/2 3.8 14.0
0 / 45 2 x 8 1-1/2 7-1/4 3.8 18.4
45 / 45 2 x 6 1-1/2 5-1/2 3.8 14.0
45L / 0 Moldura de base contra el tope-guía 5 inch* 12.7 cm
31.6 / 33.9 Corona en posición plana 6-1/2 pulgadas 16.5 cm
altura anchura altura anchura altura anchura
*En el lado izquierdo solamente. Consulte la página 69 para obtener detalles
madera aserrada
dimensionada
