SKS-Kinkel Elektronik GmbH
Innensprechstelle HTV4600, Hörer, 6-Draht
DE
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Versionsnr. 3.0
Dokumenten Art. Nr. 97003704
10

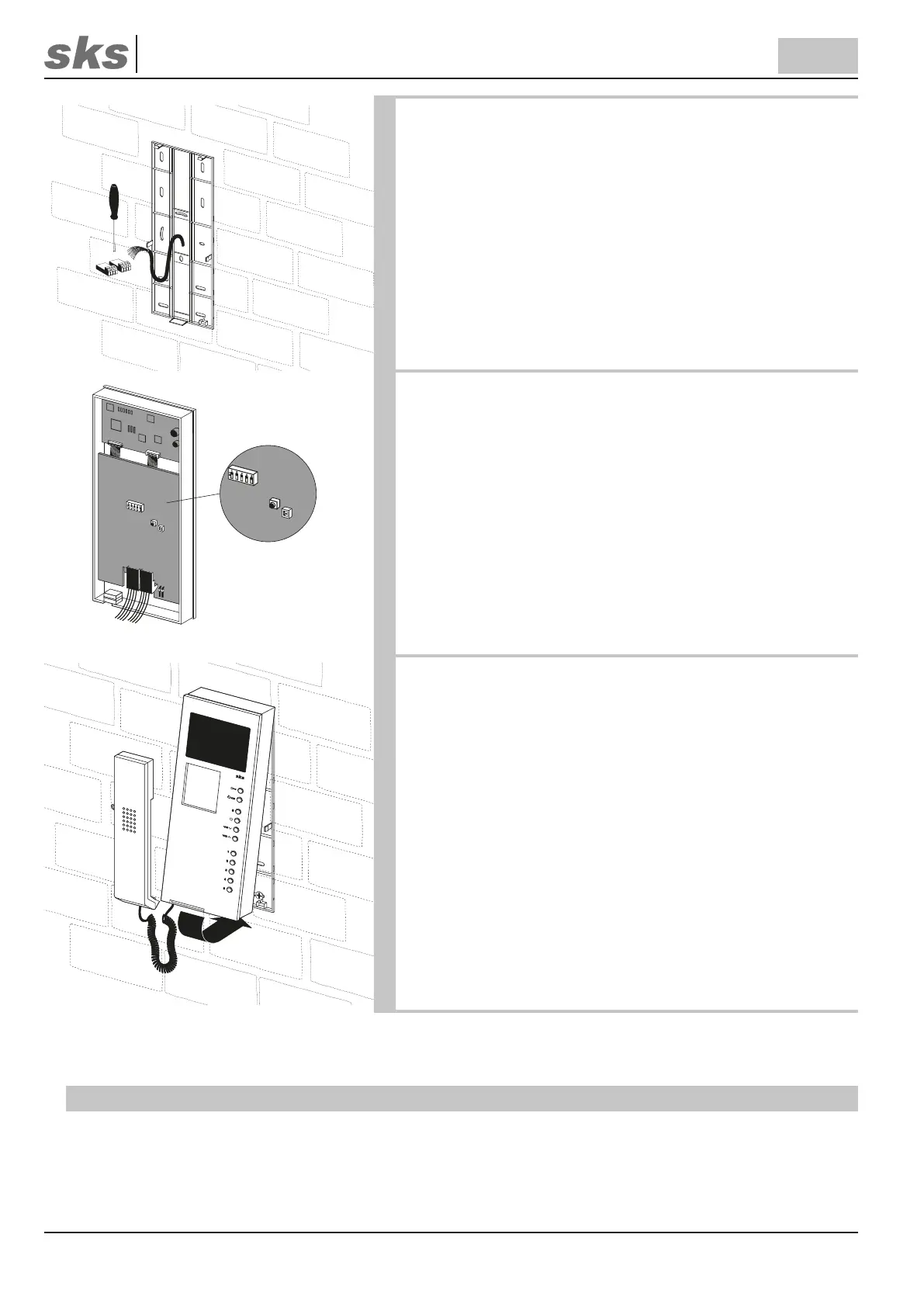

Schließen Sie die Anschlussklemmen an das zuvor verlegte Ka-
bel an. Die Anschlussklemmen nden Sie auf der Rückseite der
Innensprechstelle.
Um Fehler bei dem Anschluss zu vermeiden, nehmen Sie die
Planungshilfe oder den Verdrahtungsplan zur Hilfe.
E+ E- b a
V+ V- Gnd +22
Adresse
PT
V1
V2
Adresse
PT
V1
V2
Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der
Rückseite der HTV4600 Innensprechstelle ein. Jede Adresse ist
einem Klingeltaster an der Türstation zugeordnet. Die SKS BUS-
Rufadressentabelle bendet sich im Anhang dieser Anleitung.
Bei einem späteren Austausch einer Sprechstelle ist unbe-
dingt auf die Einstellung des DIP-Schalters zu achten!
Stecken Sie anschließend die Anschlussklemmen auf die
HTV4600 Innensprechstelle auf.
Hängen Sie als nächstes die HTV4600 Innensprechstelle im obe-
ren Bereich des Geräteträgers ein. Achten Sie hierbei darauf,
dass keine freiliegenden Adern die Leiterplatte von hinten berüh-
ren können.
Drücken Sie anschließend die Innensprechstelle auf den Geräte-
träger bis diese hörbar einrastet.
7.4 Demontage
Önen Sie die HTV4600 Innensprechstelle wie im Kapitel „Vorbereitung“ beschrieben und nehmen Sie vom Geräte-
träger ab. Ziehen Sie sie Anschlussklemmen von der Innensprechstelle ab und entfernen ggf. auch den Geräteträger
durch Abschrauben.
