sks HTV4600 - 4 Signalisierung; 5 Klemmenbezeichnung; Anschluss

SKS-Kinkel Elektronik GmbH
Innensprechstelle HTV4600, Hörer, 6-Draht
DE
Support Hotline: +49 (0) 2661 98088-112
Support E-Mail: support@sks-kinkel.de
Versionsnr. 3.0
Dokumenten Art. Nr. 97003704
6

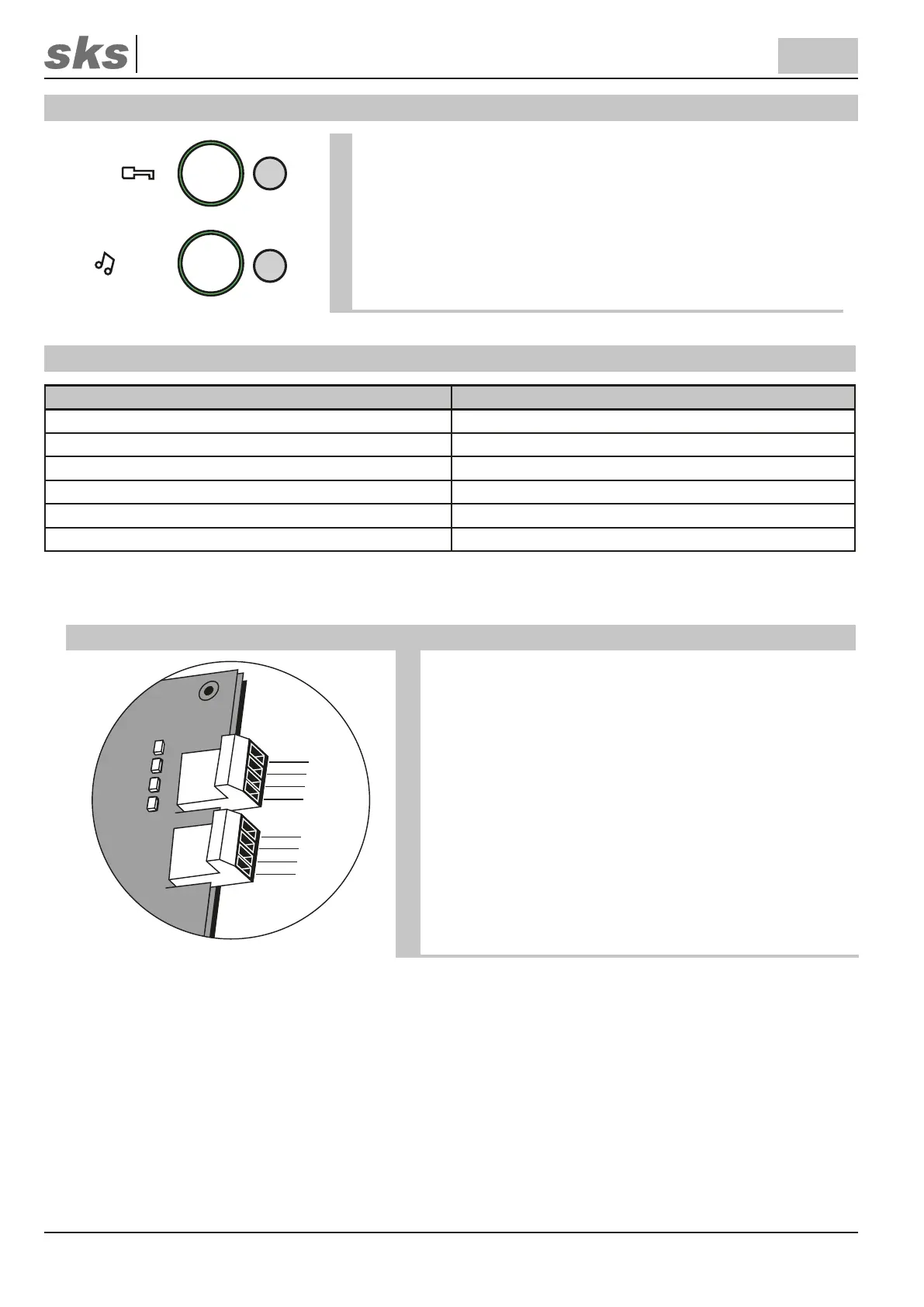

4 Signalisierung
VID
1
2
LED 1: Tastendruck erkannt
LED 2: Optische Rufsignalisierung und
Rufabschaltung aktiv/Automatischer Türö󰀨ner aktiv
5 Klemmenbezeichnung
Klemme Bezeichnung
a+/b- BUS-Klemmen
E+/E- Etagentaster
V+/V- Videosignal
+22/GND Spannungsversorgung
P/F (Spezialausführung) Potenzialfreier Kontakt, über Lichttaste schaltbar
L+/L- RMA
5.1 Anschluss
E+
E-
b-
a+
V+
V-
GND
+22
Die HTV4600 Innensprechstelle wird über die Klemmen a+/b-
an den Audioteil des 6-Draht Video BUS angeschlossen.
Das Videosignal liegt für den 6-Draht Video BUS an den Klem-
men V+/V-.
Mit den Klemmen +22/GND wird die HTV4600 Innensprech-
stelle mit 20-28 VDC versorgt.
An den Klemmen E+/E- kann optional ein Etagentaster (Schlie-
ßer) angeschlossen werden.
