Innensprechstelle HTV4600, Hörer, 6-Draht
DE
E+ E- b a
V+ V- Gnd +22
Adresse
PT
V1
V2
Adresse
PT
V1
V2

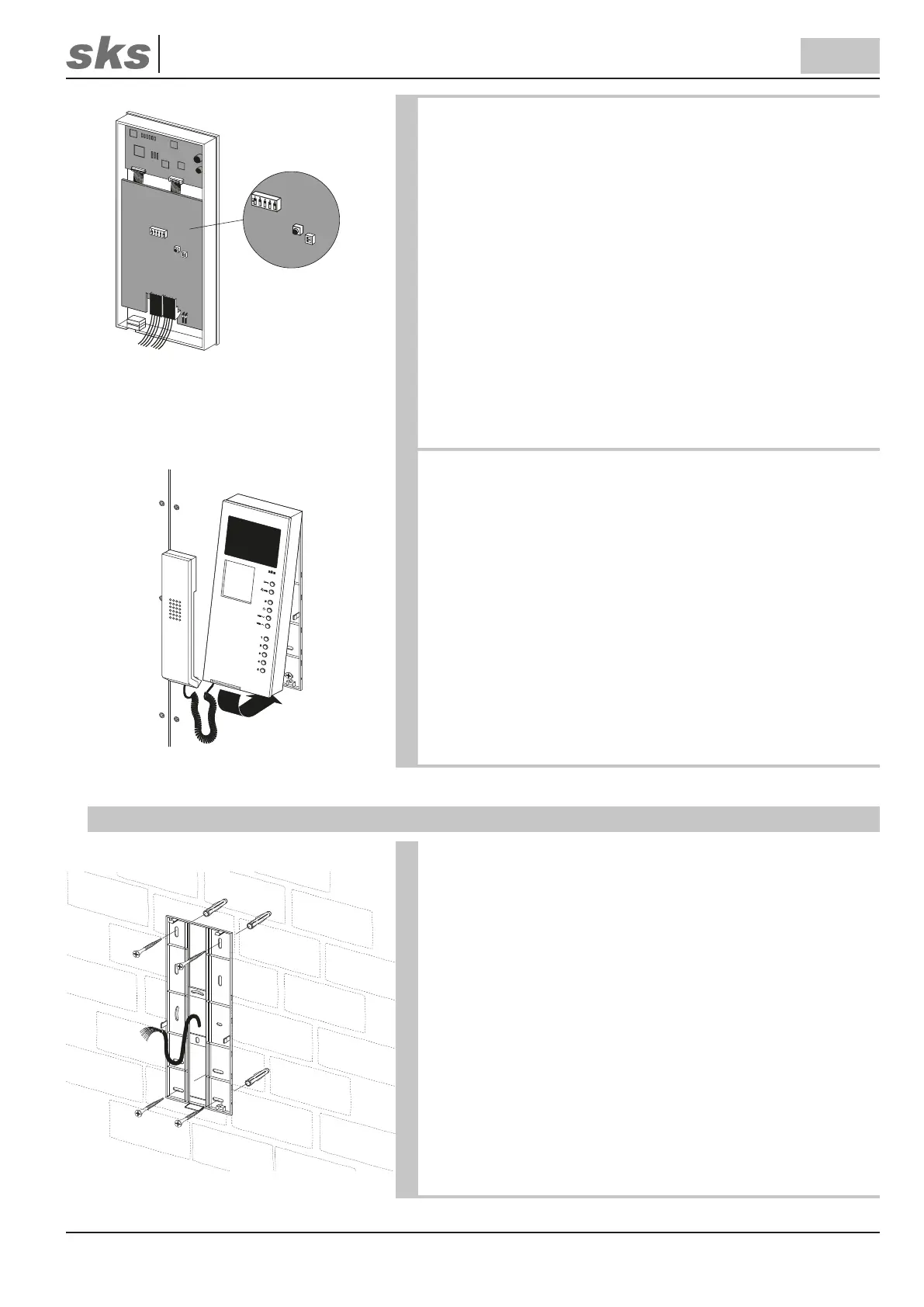

Stellen Sie die SKS BUS-Rufadresse am DIP-Schalter auf der
Rückseite der HTV4600 Innensprechstelle ein. Jede Adresse
ist einem Klingeltaster an der Türstation zugeordnet. Die SKS
BUS-Rufadressentabelle bendet sich im Anhang dieser Anlei-
tung.
Bei einem späteren Austausch einer Innensprechstelle ist
unbedingt auf die Einstellung des DIP-Schalters zu achten!
Stecken Sie anschließend die Anschlussklemmen auf die Innen-
sprechstelle auf.
Hängen Sie als nächstes die Innensprechstelle im oberen Bereich
des Geräteträgers ein. Achten Sie hierbei darauf, dass keine frei-
liegenden Adern die Leiterplatte von hinten berühren können.
Drücken Sie anschließend die HTV4600 Innensprechstelle auf
den Geräteträger bis diese hörbar einrastet.
7.3 Montage Aufputz
Befestigen Sie den Geräteträger der Innensprechstelle mit Schrau-
ben an der Wand. Benutzen Sie dazu die Befestigungslöcher am
Geräteträger.
Ziehen Sie das Installationskabel vor dem Anschrauben des
Geräteträgers durch eine der rückseitigen Önungen! Legen
Sie dabei nur die zum Anschluss wirklich benötigten Adern in das
Gerät. Das Kabel darf im komplett montierten Zustand nicht ge-
quetscht oder scharf geknickt werden.
