13
COUNTIS E50/E53 - Ref.: 536 419 A
COUNTIS E50/E53
PRESENTATION
NL
Deze energiemeter met ingangen op stroom-
transformatoren meet de elektrische (actieve
en reactieve) energieën in totaal- of deelmo-
dus. Hij heeft een digitaal lcd-scherm voor
het weergeven van de energieën, de actuele
vermogens (P, Q en S), alsmede stromen en
spanningen. Hij berekent ook de vermogens-
factor over 4 kwadranten en heeft een aans-
luitingstest- en correctiefunctie.
2ODBHkDJDETMBSHDRU@MCDCOUNTIS E50
De COUNTIS E50 heeft een impulsuitgang
voor het tellen van de actieve (0 tot 9 999
999 kWh) of reactieve energie (0 tot 9 999
999 kvarh).
'H]HLPSXOVXLWJDQJNDQ ZRUGHQ JHFRQĺ-
gureerd voor het energietype, de grootheid
(0.1, 1, 10, 100 kWh, kvarh en 1 of 10 MWh,
Mvarh) en de duur (100 ms tot 900 ms).
2ODBHkDJDETMBSHDRU@MCDCOUNTIS E53
De COUNTIS E53 heeft een communicatie-
functie met een RS485-verbinding (2 of 3 dra-
den) en JBUS/MODBUS
®
protocol. Hierdoor
kan de COUNTIS E53 worden gebruikt in
combinatie met een pc of een automaat.
Bovendien kunnen via deze RS485-verbinding
maximaal 4 tarieven worden beheerd: T1, T2,
T3 en T4.
Tabellen JBUS/MODBUS
Referentiebestand: FSP 09 49272 - 48503011_E53.Pdf
Te downloaden van de website:
www.socomec.com
Algemeen JBUS MODBUS
In een standaardconfiguratie kunnen via
een RS485-verbinding 31 COUNTIS E53,
COUNTIS Ci en DIRIS meters worden
verbonden met een pc of een automaat
op 1.200 meter op basis van het JBUS/
MODBUS
®
protocol.
Aanbevelingen:
Wij adviseren in de volgende situaties een
getwist paar te gebruiken met een algemene
afscherming type LIYCY-CY:
• netwerk van grote lengte
• groot aantal toestellen
• omgeving met storingen
Als de afstand groter is dan 1.200 m of/en
er meer dan 31 COUNTIS E53 en DIRIS zijn
aangesloten, moet een repeater (1 kanaal) of
een splitter (4 kanalen) worden aangesloten
om een extra aansluiting op meer dan 1.200
m mogelijk te maken. Wij adviseren u graag
over de methode van aansluiten.
N.B.:
Op de 2 uiteinden van de verbinding moet
een afsluitweerstand van 120 ohm worden
gemonteerd. Deze bevindt zich in de extra
module. Er zijn nog andere oplossingen
(modem, TCP-IP, glasvezel, enz.). Wij advi-
seren u graag.
"NLLTMHB@SHD
De COUNTIS E53 communiceert op basis
van een JBUS/MODBUS® protocol volgens
een dialoog met een meester/slaaf struc-
tuur. De COUNTIS E53 gedraagt zich als
een slaaf.
De communicatiemodus is de RTU-modus
(Remote Terminal Unit) met hexadecimale
karakters van minimaal 8 bits.

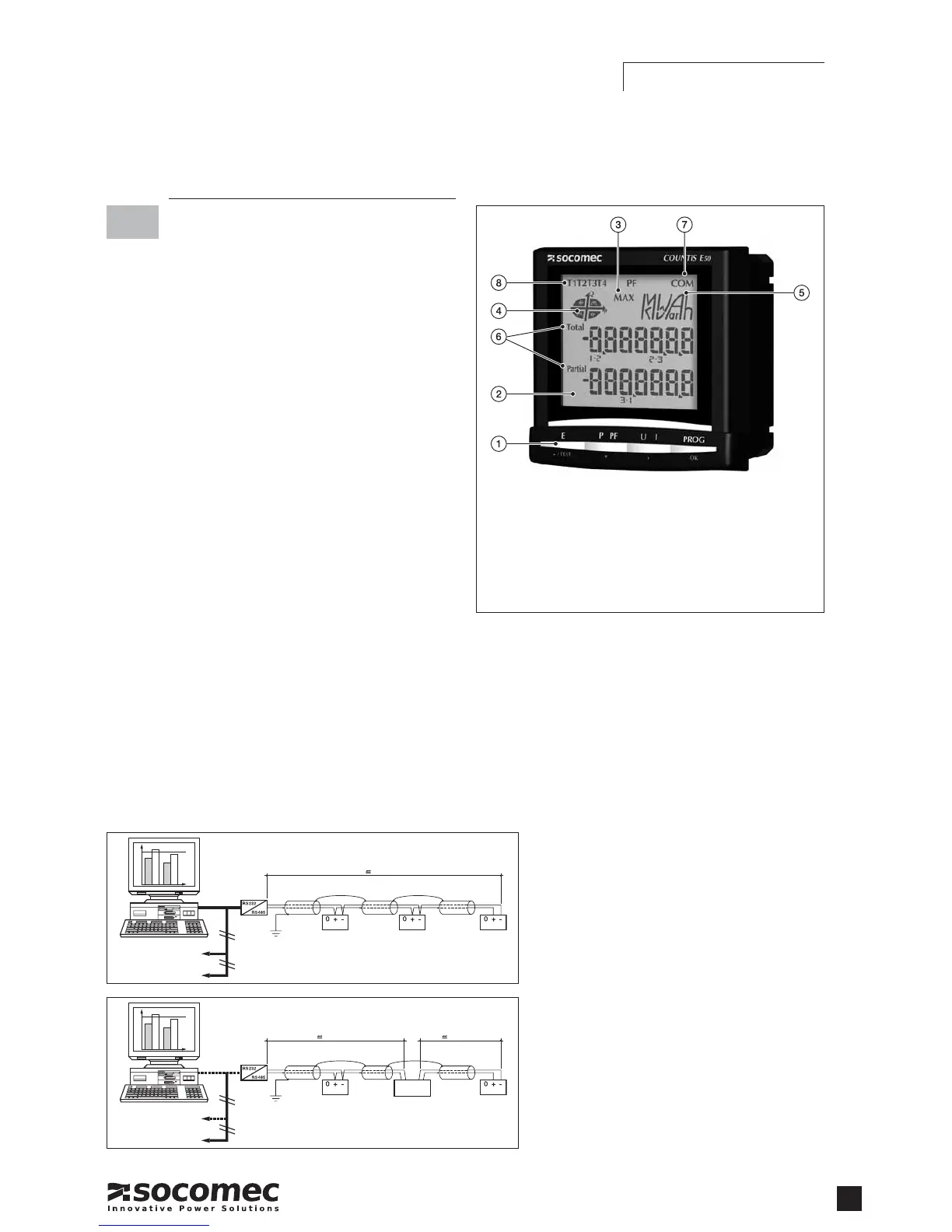

1. Toetsenbord samengesteld uit 4 drukknoppen met
GXEEHOHIXQFWLHVYLVXDOLVDWLHRIFRQĺJXUDWLH
2. LCD scherm met backlight
3. Maximale
4. 4 kwadranten
5. Eenheid
6. Totaal-deelmodus
7. Communicatie
8. Tarieven
N 1 N 2 N n
R = 120
1200 M
R = 120
Programmeerbare
automaten
Andere systemen
N 1
R = 120
ontvangst
RS485
0+- -+0
N n
R = 120
1200 M 1200 M
Programmeerbare
automaten
Andere systemen
