socomec COUNTIS E53 - Page 14

14
COUNTIS E50/E53 - Ref.: 536 419 A
COUNTIS E50/E53
PRÉSENTATION
PRESENTATION - INSTALLATION - PRESENTAZIONE -
PRESENTATIE - PRESENTACIÓN - APRESENTAÇÃO
E
Este contador de energía con entradas en TC
mide la energía eléctrica (activa y reactiva) en
modo total o parcial. Está equipado con un
display digital de cristal líquido que permite la
visualización de la energía y la potencia ins-
tantáneas (P, Q y S), así como de la corriente
y la tensión. Calcula asimismo el factor de
potencia en 4 cuadrantes y dispone de una
función de test de conexión y corrección.
%TMBHNMDRDRODBıkB@RCDKCOUNTIS E50
El COUNTIS E50 está dotado de una salida
de impulsos para el conteo de la energía
activa (de 0 a 9 999 999 kWh) o reactiva (de
0 a 9 999 999 kvarh).
(VWDVDOLGDGHLPSXOVRVVHSXHGHFRQĺJXUDU
según el tipo de energía, el peso (0,1, 1, 10,
100 kWh, kvarh y 1 o 10 MWh, Mvarh) y la
duración (de 100 a 900 ms).
%TMBHNMDRDRODBıkB@RCDKCOUNTIS E53
El COUNTIS E53 dispone de una comunicación
que incorpora un enlace de tipo RS485 (2 o 3
hilos) a partir del protocolo JBUS/MODBUS
®
.
Permite la utilización del COUNTIS E53 a par-
tir de un PC o un autómata. Además de esta
comunicación RS485, permite gestionar hasta
4 tarifas. T1, T2, T3 y T4.
Tablas JBUS/MODBUS
Archivo ref.: FSP 09 49272 - 48503011_E53.pdf
Descargable en el sitio web:
www.socomec.com
Información general JBUS MODBUS
(QXQDFRQĺJXUDFLÐQHVW¾QGDUXQHQODFH
RS485 permite relacionar 31 COUNTIS E53,
COUNTIS Ci y DIRIS con un PC o un autó-
mata a 1.200 metros a partir del protocolo
JBUS/MODBUS
®
.
Recomendaciones:
Aconsejamos utilizar un par trenzado blin-
dado con un blindaje general tipo LIYCY-CY
en los siguientes casos:
• red de gran longitud
• número de productos importante
• entorno sometido a perturbaciones
Si se supera una distancia de 1.200 m y/o un
número de 31 COUNTIS E53 y DIRIS, será
necesario conectar un repetidor (1 vía) o un
chispómetro (4 vías) para llevar a cabo una
conexión adicional, para más de 1.200 m. Si
desea obtener información adicional acerca
de la metodología de conexión, consúltenos.
Nota:
Es indispensable conectar la resistencia de
120 ohmios que se encuentra en el módulo
adicional en los 2 extremos del enlace.
Existen otras soluciones (módem, TCP-IP,
kAQ@ İOSHB@ DSB -N CTCD DM BNMRTKS@Q-
nos.
"NLTMHB@BHŃM
El COUNTIS E53 se comunica a través de
un protocolo JBUS/MODBUS
®
que implica
un diálogo según una estructura maes-
tro/esclavo. El COUNTIS E53 se comporta
como un dispositivo esclavo.
El modo de comunicación es el modo RTU
(Remote Terminal Unit), con caracteres
hexadecimales compuestos como mínimo
por 8 bits.

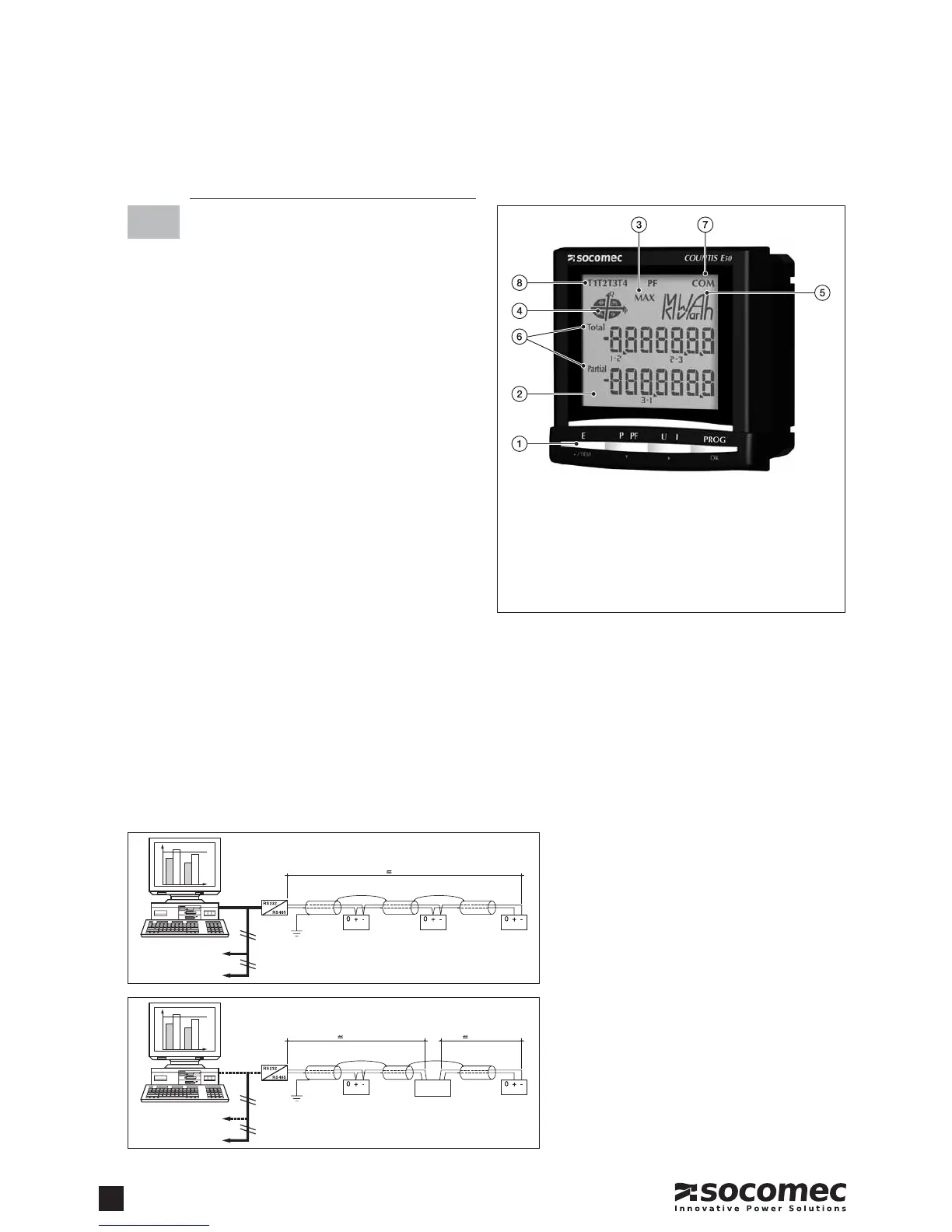

1. Teclado compuesto por 4 teclas de doble función
YLVXDOL]DFLÐQRFRQĺJXUDFLÐQ
2. Indicador LCD retroiluminado
3. Máxima
4. 4 cuadrantes
5. Unidad
6. Modo total/parcial
7. Comunicación
8. Tarifas
COUNTIS E50/E53
PRÉSENTATION
PRESENTATION - INSTALLATION - PRESENTAZIONE -
PRESENTATIE - PRESENTACIÓN - APRESENTAÇÃO
N 1 N 2 N n
R = 120
1200 M
R = 120
Autómat
programables
Otros sistemas
N 1
R = 120
repetidor
RS485
0+- -+0
N n
R = 120
1200 M 1200 M
Autómat
programables
Otros sistemas
