POS. 1 = Pussoir de sélection modalité:
POS. 1A = ÉLECTRODE __________________________
POS. 1B = TIG 2 Temps _________________________
POS. 1C = TIG 4 Temps __________________________
POS. 2 = Indicateur d'alimentation
POS. 3 = Display pour la visualisation du courant de soudage
SET et REAL, temps de décroissance du courant
(sur série HFP indique aussi le paramètre sélectionné)
POS. 4 = Indicateur de bloc d'erogation ________________
POS. 5 = Poussoir HF ON / OFF ______________________
POS. 5A = LED HF ON / OFF
POS. 6 = Potentiomètre régulateur temps de décroissance _
POS. 7 = Potentiomètre régulateur courant soudage
(sur série HFP indique aussi le paramètre sélectionné)
POS. 8 = Poussoir TEST GAS _____________________
POS. 9 = Poussoir de sélection et de mémorisation JOB ____
POS. 9A = LED modalité JOB sélectionnée
POS. 10 =
Poussoirs pour sélection des paramètres 11 et 14
POS. 11 = LED paramètres sélectionnée:
(A) Temps de PRÉ-GAZ ______________________
(B) COURANT INITIAL I1 ___________________
(C) RAMPE DE MONTÉE ____________________
(D) COURANT DE SOUDAGE I2
(E) RAMPE DE DÉCROISSANCE ____________
(F) COURANT FINAL I3 ____________________
(G) Temps de POST-GAZ _____________________
POS. 12 = Poussoir de sélection de la modalité PULSATION ___
POS. 12A = LED PULSATION ON / OFF
POS. 13 = LED paramètres de pulsation sélectionnés
POS. 14 = LED de modalité du TIMER sélectionnée _________
Livret d’Instructions INOXA SERIES
4
F

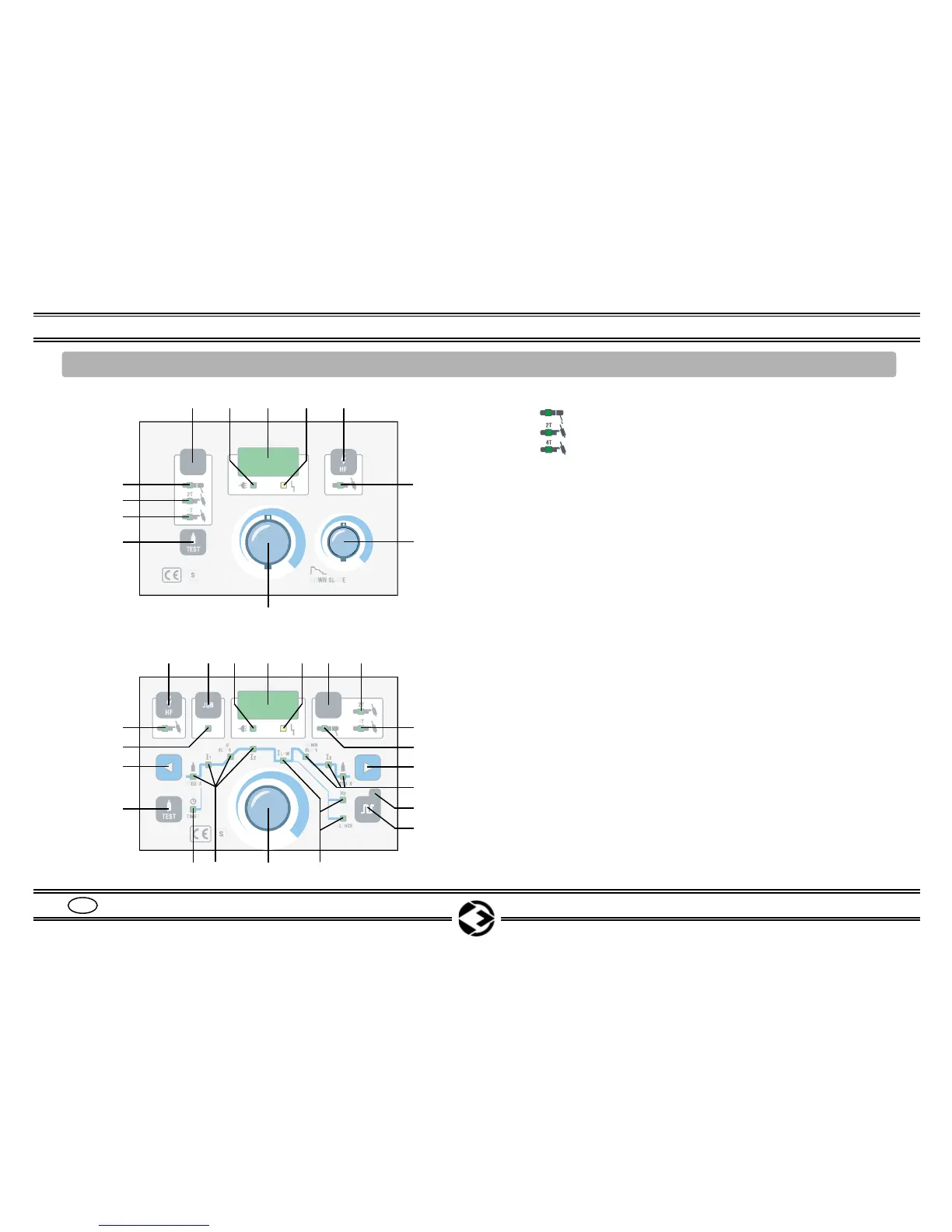

6. DESCRIPTION DES COMMANDES INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
Fig. 1
1
2345
7
Page 7
Page 10
Page 10
Page 18
Page 11
Page 13
Page 8-16
Page 15
Page 14
Page 14
Page 13
Page 13
Page 14
Page 14
Page 14
Page 13
5
234
14
7
5A
6
1A
1B
1C
8
9
1 1B
1C
1A
10
5A
10
9A
12A
8
13
11
11
HF series
HFP series
12
A
B
C
D
E
F
G
H
I
L
