POS. 15 = Prise 7 pôles pour branchement POUSSOIR de la
TORCHE et COMMANDE à DISTANCE ______
POS. 15A = Fiche 7 pôles pour branchement
POUSSOIR de la TORCHE ___________________
(Brancher les fils du poussoir de la torche aux
pieds 1 et 4)
POS. 16 = Prise de sortie positive ( + )
POS. 17 = Prise de sortie négative ( - )
POS. 18 = Sortie GAZ pour soudage TIG _________________
POS. 19 = Entrée GAZ pour soudage TIG ________________
POS. 20 = Interrupteur principal générateur
"ALLUMÉ - ÉTEINT"
POS. 21 = Câble d’alimentation _________________________
POS. 22 = Portillon pour la connexion du GROUPE de
REFROIDISSEMENT _______________________
POS. 22A = Vis pour la fixation du portillon 22 ______________
POS. 23 =
Raccords des connections rapides envoi (bleus) et
retour eau (rouge)
POS. 23A = Tube By-Pass avec raccordements rapides
Brancher aux raccordements (23) s’ils ne sont pas utilisés
POS. 24 = Indicateur de niveau liquide de refroidissement
POS. 25 = Bouchon pour le remplissage de l’eau
POS. 26 = Câble pour signal de manque d’eau ____________
POS. 27 = Câble pour l’alimentation du GROUPE de
REFROIDISSEMENT ________________________
5
Livret d’Instructions INOXA SERIES
F
Français
F

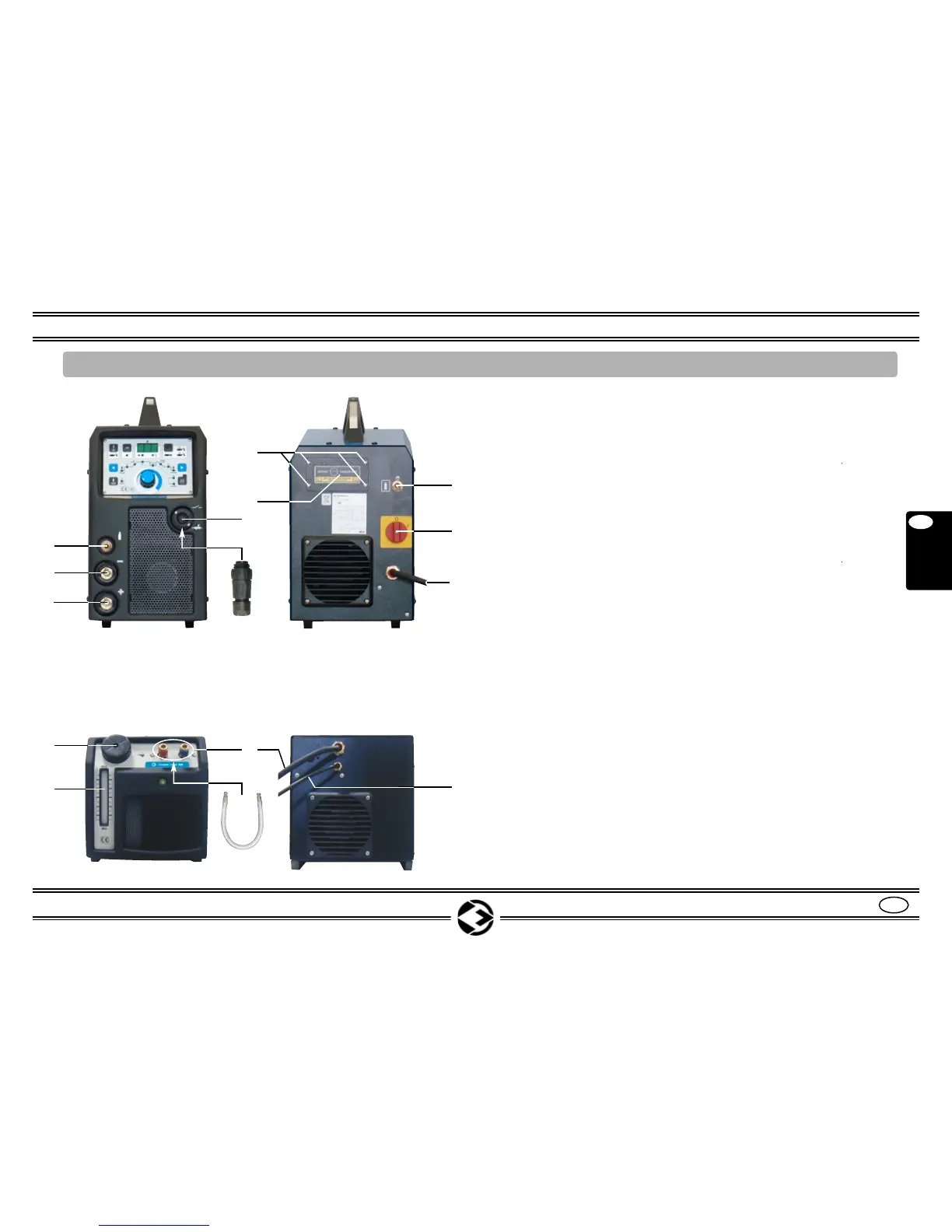

6. DESCRIPTION DES COMMANDES INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
Fig. 2
15
17
16
20
21
18
22
22A
19
15A
Page 8
Page 7-17
Page 8
Page 8
Page 8
Page 3
Page 9
Page 9
Page 9
Page 9
25
24
23
23A
27
26
Cooler Unit 09 (Optional)
