POS. 1 = Pulsador de selección modalidad:
POS. 1A = ELETTRODO ________________________
POS. 1B = TIG 2 Tiempos _______________________
POS. 1C = TIG 4 Tiempos ________________________
POS. 2 = Testigo alimentación
POS. 3 = Pantalla para la visualización corriente de solda-
dura SET y REAL, tiempo de rampa de bajada
(en la serie HFP indica también el parámetro seleccionado)
POS. 4 = Testigo generador blocado ___________________
POS. 5 = Pulsador HF ON / OFF ______________________
POS. 5A = LED HF ON / OFF
POS. 6 = Potenciometro regulación rampa bajada _________
POS. 7 = Potenciometro regulación de corriente de soldadura
(en la serie HFP indica también el parámetro seleccionado)
POS. 8 = Pulsador TEST GAS _____________________
POS. 9 = Pulsador para la selección y la memorización JOB __
POS. 9A = LED modalidad JOB seleccionados
POS. 10 = Pulsador para la selección parámetros 11 y 14
POS. 11 = LED
visualización del parámetro seleccionado:
(A) Tiempo de PREGAS _______________________
(B) CORRIENTE INICIAL I1 __________________
(C) RAMPA DE SUBIDA (UP SLOPE) __________
(D) CORRIENTE DE SOLDADURA I2
(E) RAMPA DE BAJADA (DOWN SLOPE) _________
(F) CORRIENTE FINAL I3 ____________________
(G) Tiempo de POSTGAS _____________________
POS. 12 = Pulsador para la selección modalidad PULSACIÓN __
POS. 12A = LED PULSACIÓN ON / OFF
POS. 13 = LED parámetros de pulsación seleccionados
POS. 14 = LED modalidad TEMPORIZADOR seleccionada __
Manual de instrucciones INOXA SERIES
4
E

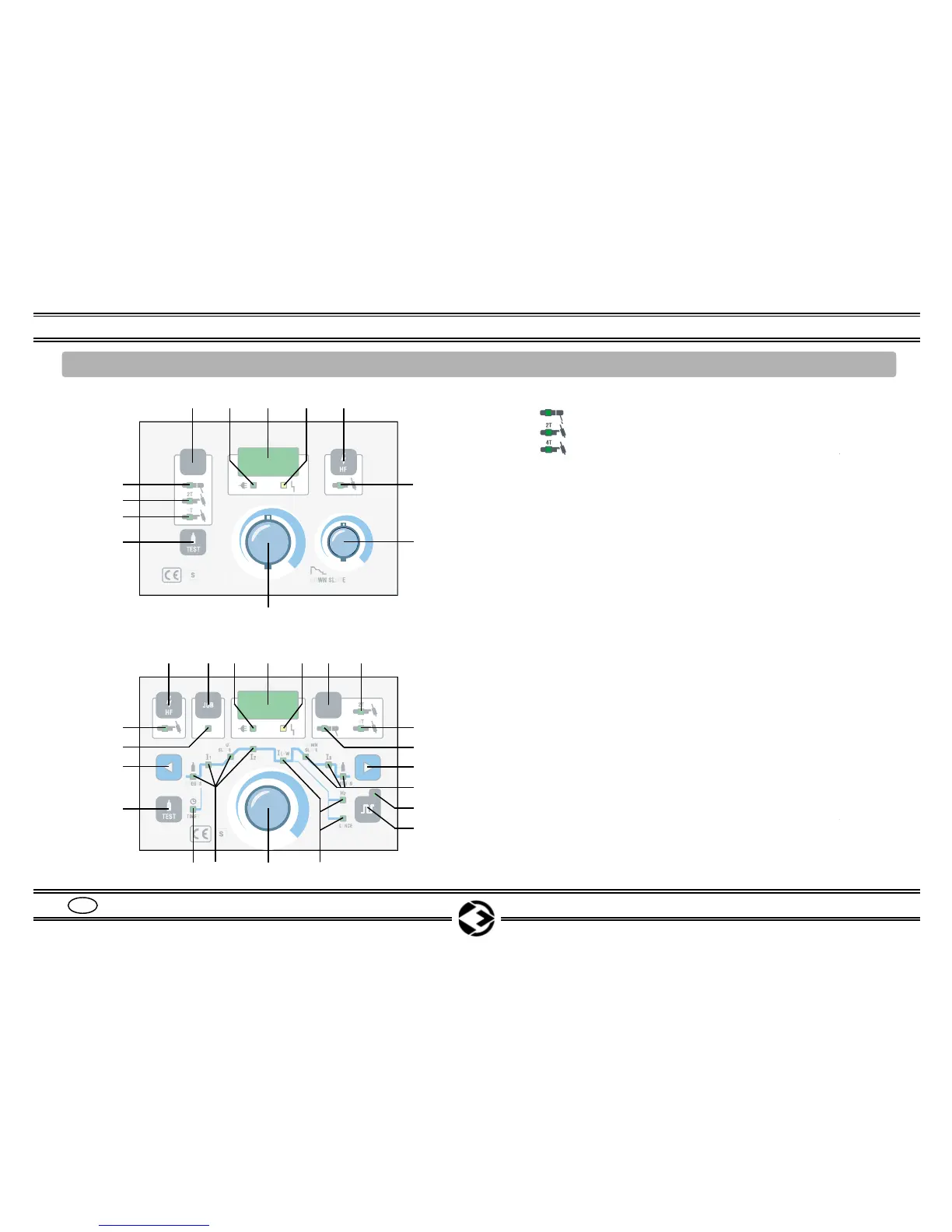

6. DESCRIPCIÓN DE COMANDOS INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
