POS. 15 = Toma 7 polos para conexión antorcha tig y _______
comando a distancia _____________________
POS. 15A = Enchufe 7 polos para conexión
Pulsador de la antorcha ______________________
(Conectar los hilos del pulsador de la antorcha de
soldadura a los terminales 1 y 4)
POS. 16 = Presa de solida positiva (+)
POS. 17 = Presa de solida negativa (-)
POS. 18 =
Salida gas para la aplicacion TIG ________________
POS. 19 = Ingreso gas para la aplicacion TIG _______________
POS. 20 = Interruptor principal generador
“ON-OFF”
POS. 21 = Cable de alimentación _______________________
POS. 22 = Puertecilla para conectar la
UNIDAD de REFRIGERATIÓN _________________
POS. 22A = Tornillos de fijación del la puertecilla 22 __________
POS. 23 = Enlace rapido envio (azul) y retorno (rojo)
POS. 23A = Tubo By Pass con conectores rápidos
Conectar las salidas (23) si no son utilizadas
POS. 24 = Indicador de nivel de liquido de refrigeración
POS. 25 = Tapón llenado agua
POS. 26 = Cable para señalizar la falta de agua ____________
POS. 27 = Cable para la alimentación
UNIDAD de REFRIGERATIÓN __________________
5
Manual de instrucciones INOXA SERIES
E
Español
E

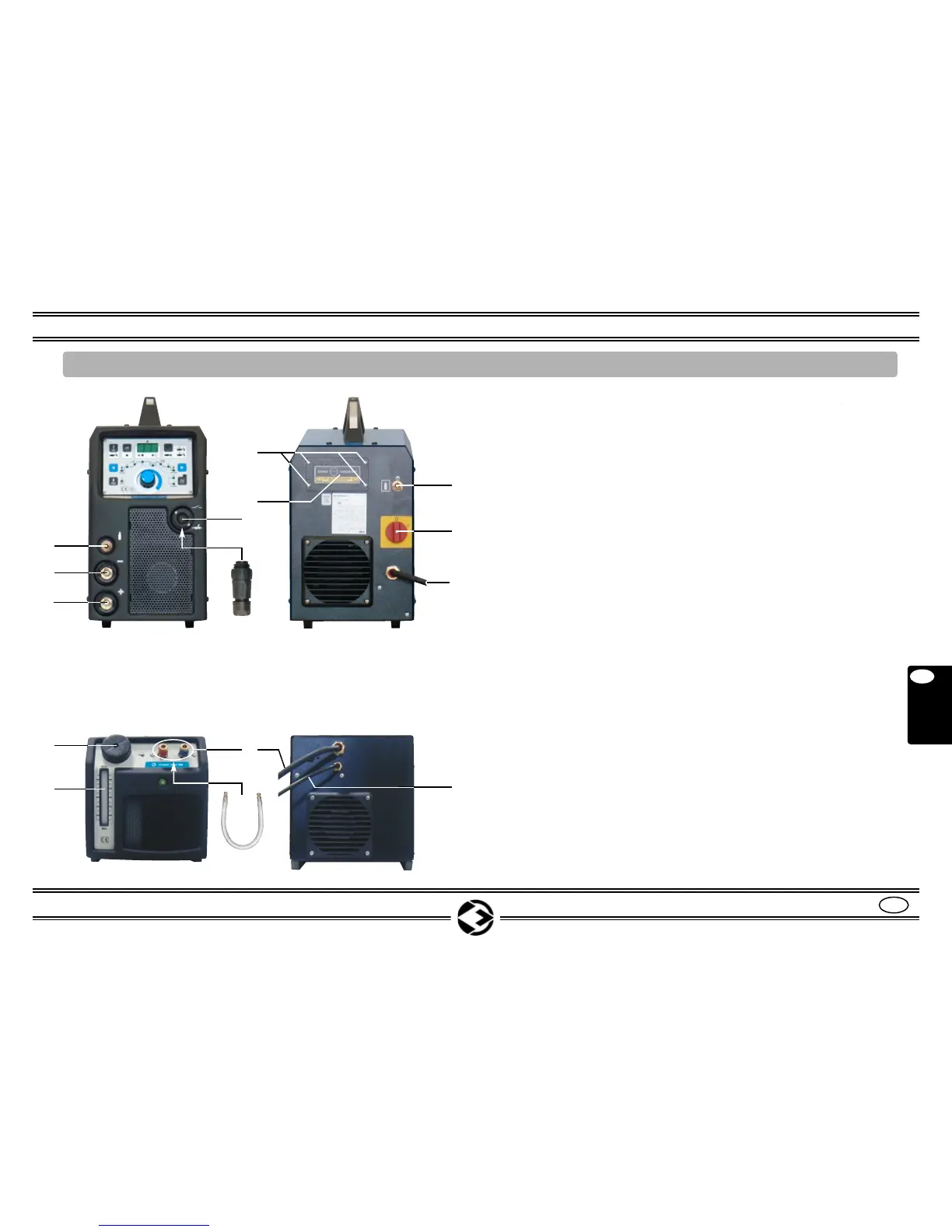

6. DESCRIPCIÓN DE COMANDOS INOXA 250 HF / INOXA 360 HF / INOXA 250 HFP / INOXA 360 HFP
Fig. 2
15
17
16
20
21
18
22
22A
19
15A
Pág. 8
Pág. 7-17
Pág. 8
Pág. 8
Pág. 8
Pág. 3
Pág. 9
Pág. 9
Pág. 9
Pág. 9
25
24
23
23A
27
26
