7.5 Installazione MIG/MAG, FCAW-S
con torcia SPOOL GUN

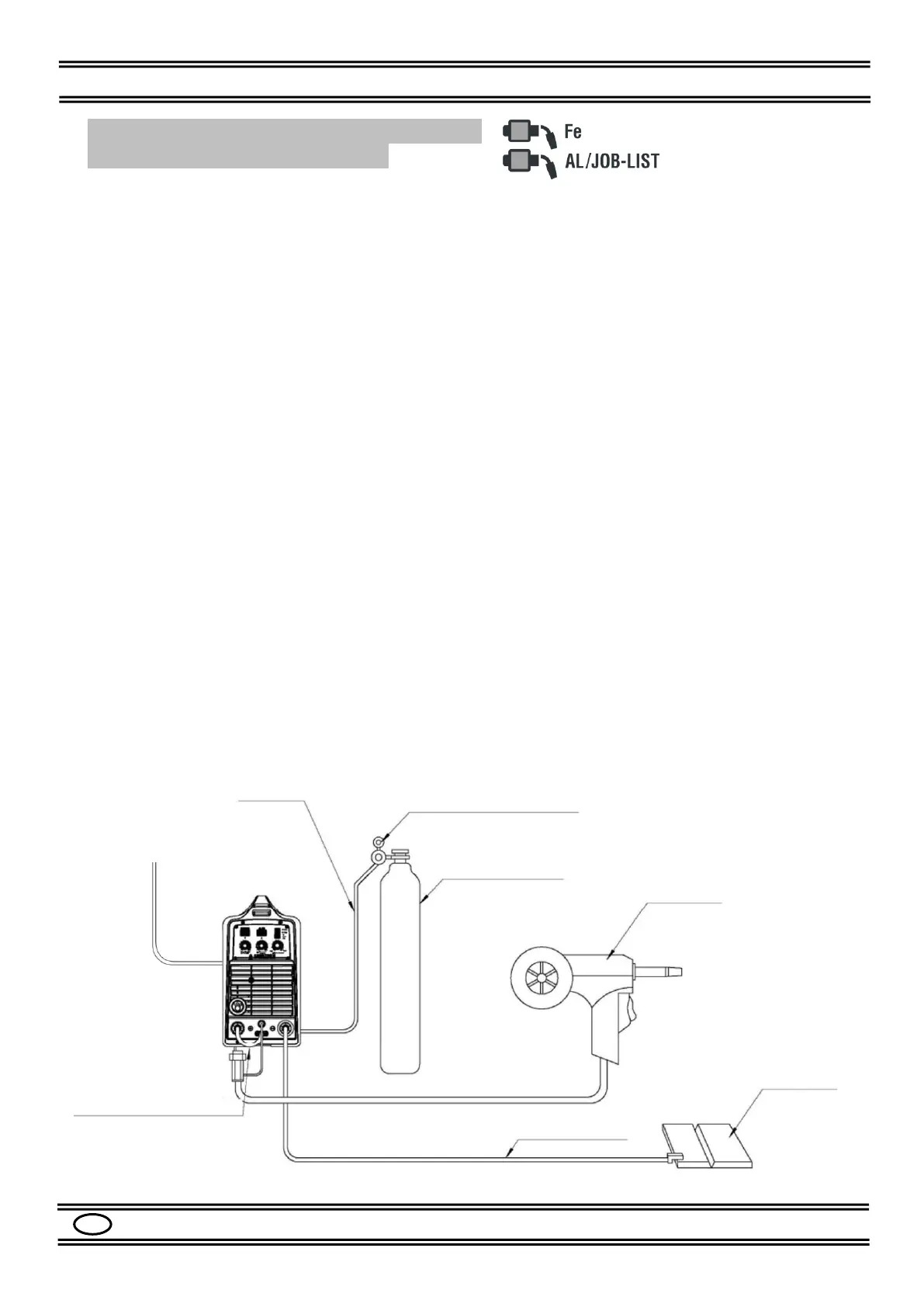

Fare riferimento alle Figg. 1, 2, 3, 4.
- Assicurarsi che l’interruttore (9) sia nella posizione “0”.
- Verificare che il selettore (12) sia nella posizione “SPOOL GUN”.
- Collegare la TORCIA SPOOL GUN alle prese (2) e (6) della macchina.
- Collegare il CAVO DI MASSA alla presa (3) (-) della macchina.
- Fissare l’atra estremità del cavo di massa al pezzo da saldare assicurandosi che vi sia un
buon contatto elettrico
- Collegare la SPINA DINSE (4) alla presa (5) (+).
- Caricare la BOBINA di FILO sulla torcia SPOOL GUN
- Inserire il filo nel tubetto guidafilo, sui rulli e all’interno della torcia.
- Avvitare il riduttore di pressione alla bombola.
- Collegare il tubo GAS al riduttore di pressione della bombola.
- Collegare l’altra estremità del tubo GAS al raccordo (10).
- Aprire il regolatore della bombola di gas.
- Regolare il flusso di gas al valore appropriato (10-14 Lt/min).
- Accendere la macchina con l’interruttore (9).
- Premere il pulsante MODE (18) per selezionare la modalità AlMg1.0 o JOB-LIST
- Selezionare il ciclo 2 tempi, 4 tempi o 4 tempi special con il pulsante CYCLE (17).
- Impostare i valori di saldatura con le manopole (19), (20), (21), vedi Par. 8.3.
- Regolare gli altri parametri di saldatura come descritto nel Par. 8.5 e fare riferimento alla
Tabella 4.
- La macchina è ora pronta per la saldatura.
