H03 - ANTI-STICKING (solo in elettrodo MMA)
Con questa funzione impostata in ON, la corrente di uscita si porta a circa 15A quando
l’elettrodo entra in cortocircuito con il pezzo da saldare. Questo permette di non danneggiare
l’elettrodo in uso e di poterlo staccare dal pezzo senza difficoltà.
9. PRESA SPOOL GUN

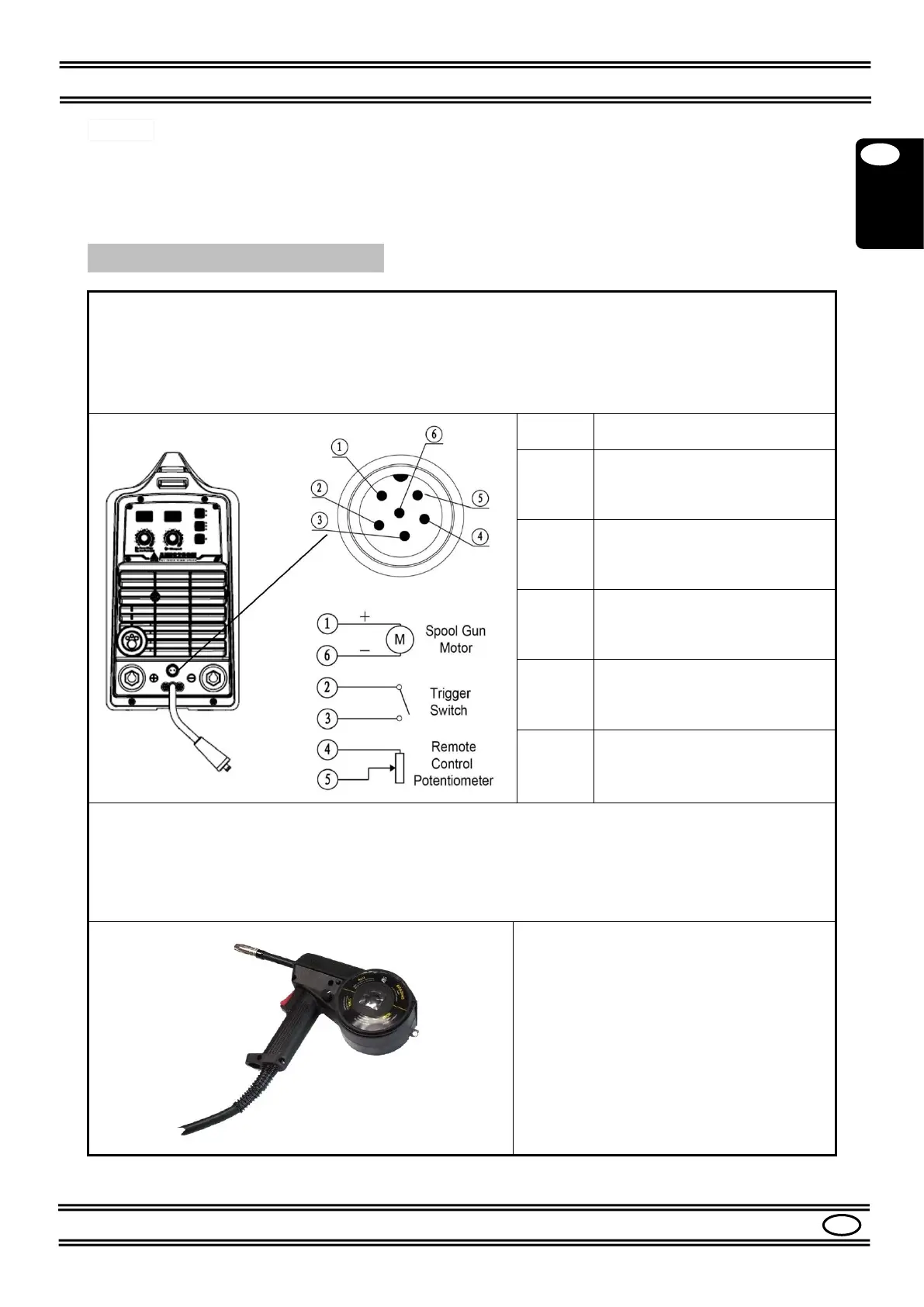

Di seguito è rappresentato lo schema di collegamento della presa per torcia SPOOL GUN
(opzionale).
Fare riferimento alle figure 1. 3, 8.
NOTA BENE: prima del collegamento verificare che il selettore (12) nel vano portabobina
sia nella posizione “SPOOL GUN”.
N° Pin
Descrizione
1
Positivo (+) motore torcia
SPOOL GUN (24VDC)
2, 3
Pulsante torcia
4
Minimo del potenziometro
(4K7)
5
Cursore del potenziometro
(4K7)
6
Negativo (-) motore torcia
SPOOL GUN (24VDC)
Quando la spina viene collegata alla macchina funzionerà il motore trainafilo della torcia
SPOOL GUN anziché quello della macchina.
In questa versione di macchina non è possibile regolare la velocità del motore dalla
manopola della torcia SPOOL GUN, regolarla dal pannello frontale del generatore.
Torcia SPOOL GUN.
