7.4 Installation MIG/MAG

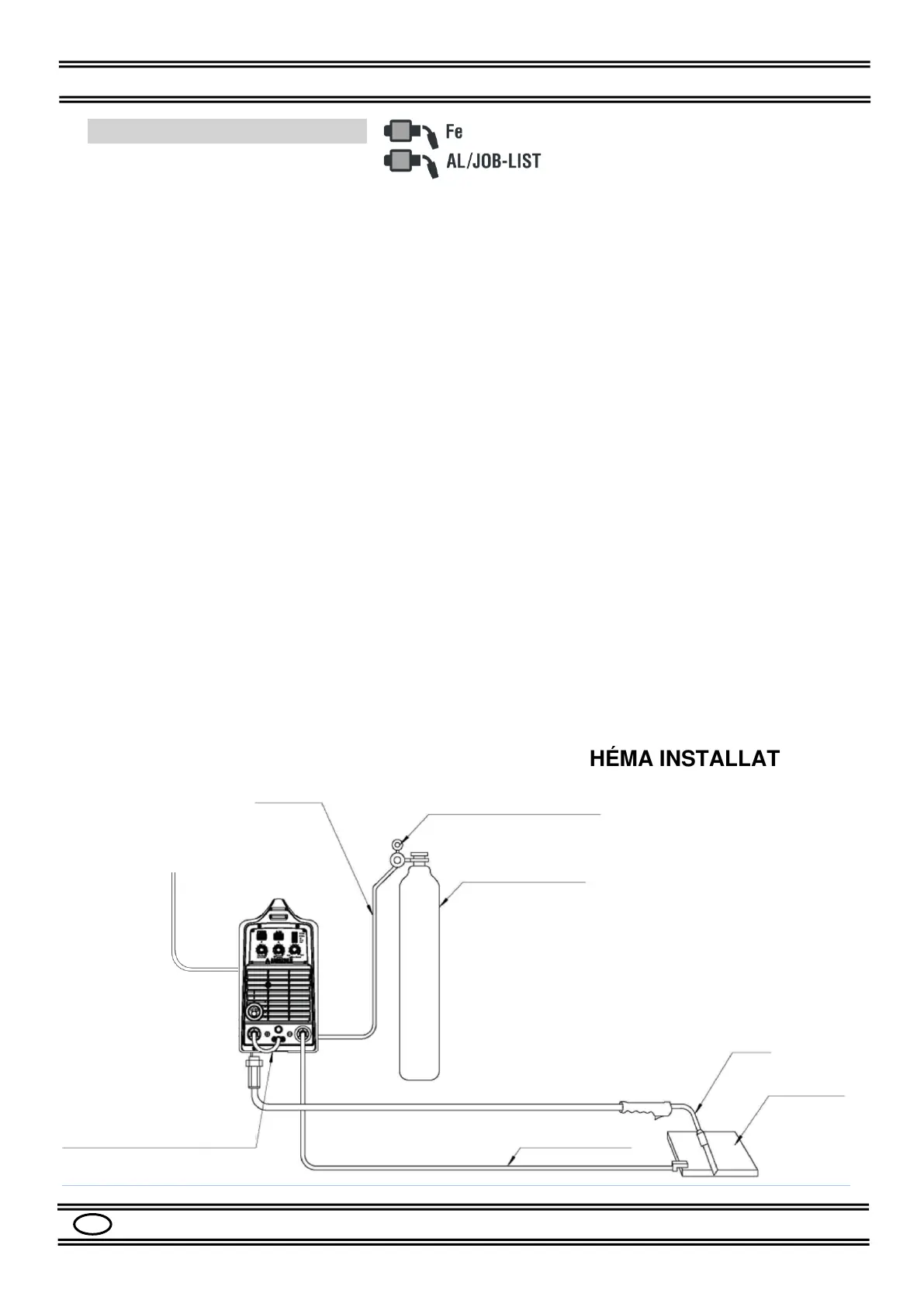

Faire référence aux Images 1, 2, 3, 4.
- S’assurer que l’interrupteur (9) soit en position “0”.
- Vérifier que le sélecteur (12) dans le compartiment porte bobine soit en position “MIG
GUN”.
- Connecter la TORCHE MIG à la prise (6) de la machine.
- Connecter le CÂBLE DE MASSE à la prise (3) (-) de la machine.
- Fixer l’autre extrémité du câble de masse à la pièce à souder en s’assurant d’avoir un
bon contact électrique
- Connecter la FICHE DINSE (4) à la prise (5) (+).
- Contrôler que le ROULEAU de trainage (14) corresponde au diamètre du fil à utiliser.
- Charger la BOBINE de FIL que vous voulez utiliser dans le support (15).
- Insérer le fil dans le tube guide-fil, sur les rouleaux et à l’intérieur de la torche pour
environ 10 cm.
- Visser le réducteur de pression à la bouteille de gaz.
- Connecter le tuyau GAZ au réducteur de pression de la bouteille de gaz.
- Connecter l’autre extrémité du tuyau GAZ au raccordement (10).
- Ouvrir le régleur de la bouteille de gaz.
- Régler le flux de gaz à la valeur approprié (10-14 Lt/min).
- Allumer la machine avec l’interrupteur (9).
- Appuyer le bouton MODE (18) pour sélectionner la modalité AlMg1.0 ou JOB-LIST.
- Sélectionner le cycle 2 temps, 4 temps ou 4 temps spécial avec le bouton CYCLE (17).
- Paramétrer les valeurs de soudure avec les boutons (19), (20), (21), voir Par. 8.3.
- Régler les autres paramètres de soudure comme indiqué dans le Par. 8.5 et faire
référence au Tableau 4.
- La machine est désormais prête pour la soudure.
