SOMFY EXAVIA - Produktbeschreibung; Abmessungen; Bestimmungsgemäße Verwendung

7
DE - Installations- und Gebrauchsanleitung EXAVIA - SOMFY
DE

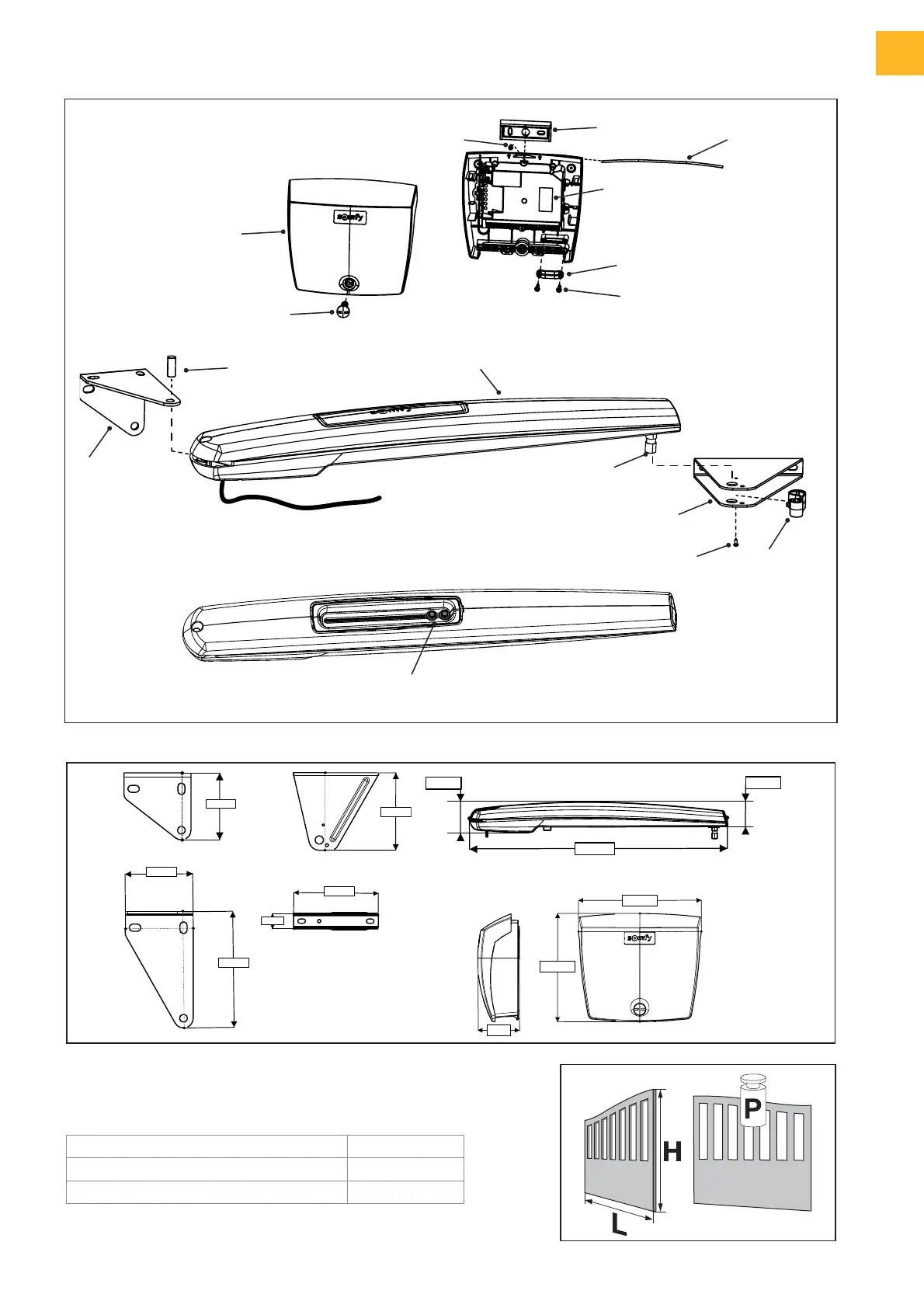

 Produktbeschreibung
24V
Steuerkastenabdeckung
Schraube
Abdeckung
Schraube
Befestigungswinkel
Befestigungswinkel
Dichtungsband
Kabelzugentlastungsklemme
Steuerelektronik
Schraube für
Kabelzugentlastungsklemme
Achse Befestigungswinkel/
Spindel
Befestigungswinkel
Pfeiler/Mauer
Anschlag der
Spindel
Spindel
Befestigungswinkel
Torflügel
Mitnehmerbolzen
Schraube
Verriegelungsteil
Verriegelungsteil
 Abmessungen
70,5 mm
88,1 mm
780,9 mm
208 mm
187 mm
72 mm
30,00 mm
104,70 mm
177,11 mm
149,59 mm
105,05 mm
164,49 mm
 Bestimmungsgemäße Verwendung
Diese Automatikvorrichtung wurde zum Antrieb von zweiflügeligen Toren für
Privatgrundstücke entwickelt.
Maße und Gewicht der Torflügel
Max. Gewicht/Flügel (P) 250 kg
Max. Höhe/Flügel (H) 2 m
Min./max. Breite/Flügel (L) 1,25 / 2,5 m
In Abhängigkeit vom Typ des Tors (mit oder ohne Durchbrüche) und den
Witterungsbedingungen (starker Wind) müssen diese Höchstwerte möglicherweise
