SOMFY EXAVIA - Befestigung des Steuerkastens

Installation
18
DE - Installations- und Gebrauchsanleitung EXAVIA - SOMFY
DE
1

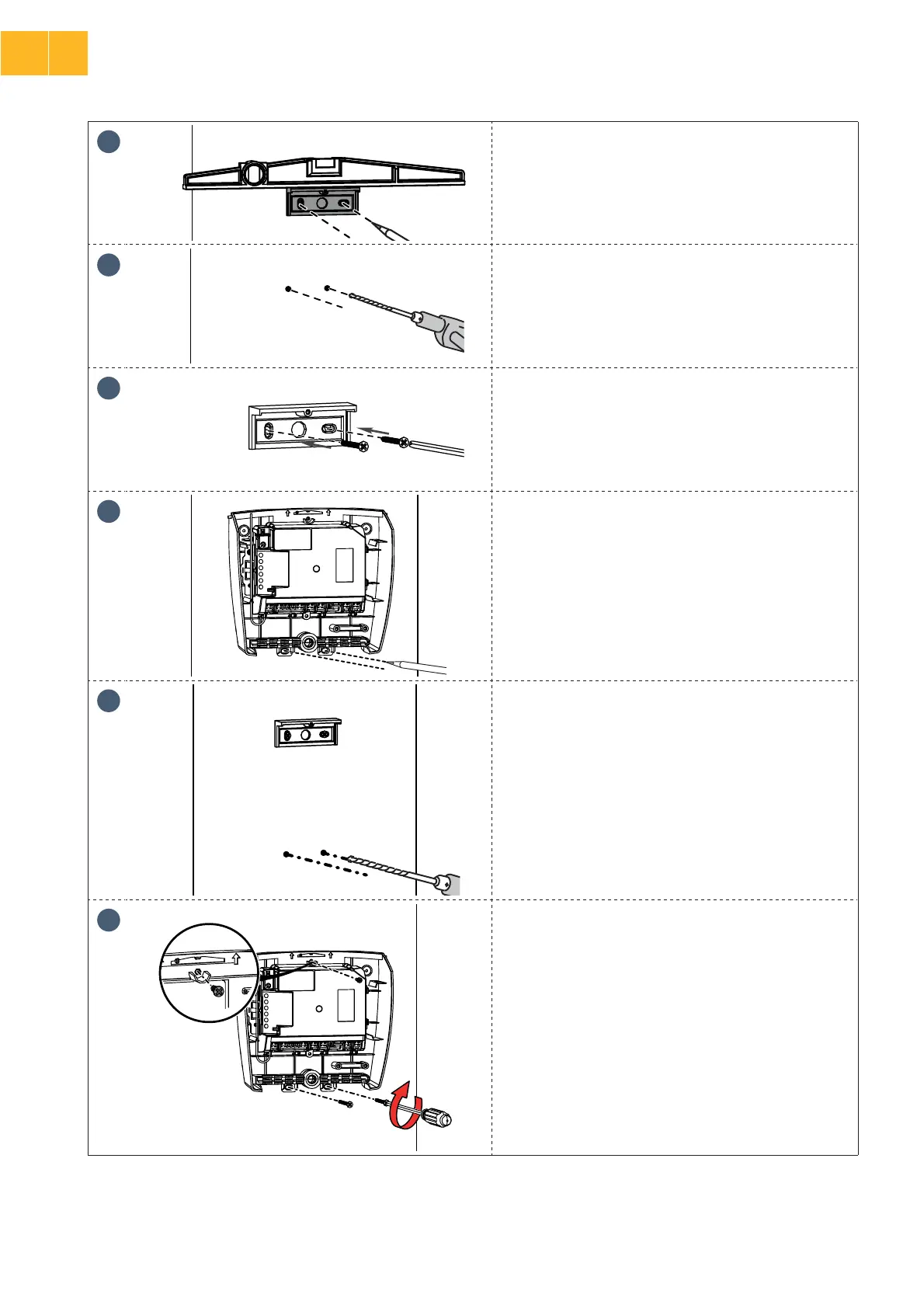

 Befestigung des Steuerkastens
1
• Den Befestigungswinkel des Steuerkastens (p) am Pfeiler/
an der Mauer positionieren.
• Auf seine horizontale Ausrichtung achten.
• Die Befestigungspunkte des Befestigungswinkels
markieren.
2
Den Befestigungswinkel entfernen und die Löcher in Pfeiler/
Mauer bohren. Der Bohrdurchmesser ist von dem für die
Befestigung verwendeten Schraubentyp abhängig (siehe page
11 ).
3
Den Befestigungswinkel an Pfeiler/Mauer anbringen.
4
Das Unterteil des Steuerkastens anbringen, um die 2
Befestigungspunkte unten am Steuerkasten zu markieren.
5
Das Unterteil des Steuerkastens entfernen und dann die
Löcher in Pfeiler/Mauer bohren. Der Bohrdurchmesser ist
von dem für die Befestigung verwendeten Schraubentyp
abhängig (siehe page 11).
6
Das Unterteil des Steuerkastens an Pfeiler/Mauer anbringen:
1 Schraube (q) zur Befestigung des Kastens am Winkel und +
2 Schrauben zur Befestigung des Kastens an Pfeiler/Mauer.
