DE - Installations- und Gebrauchsanleitung EXAVIA - SOMFY
DE

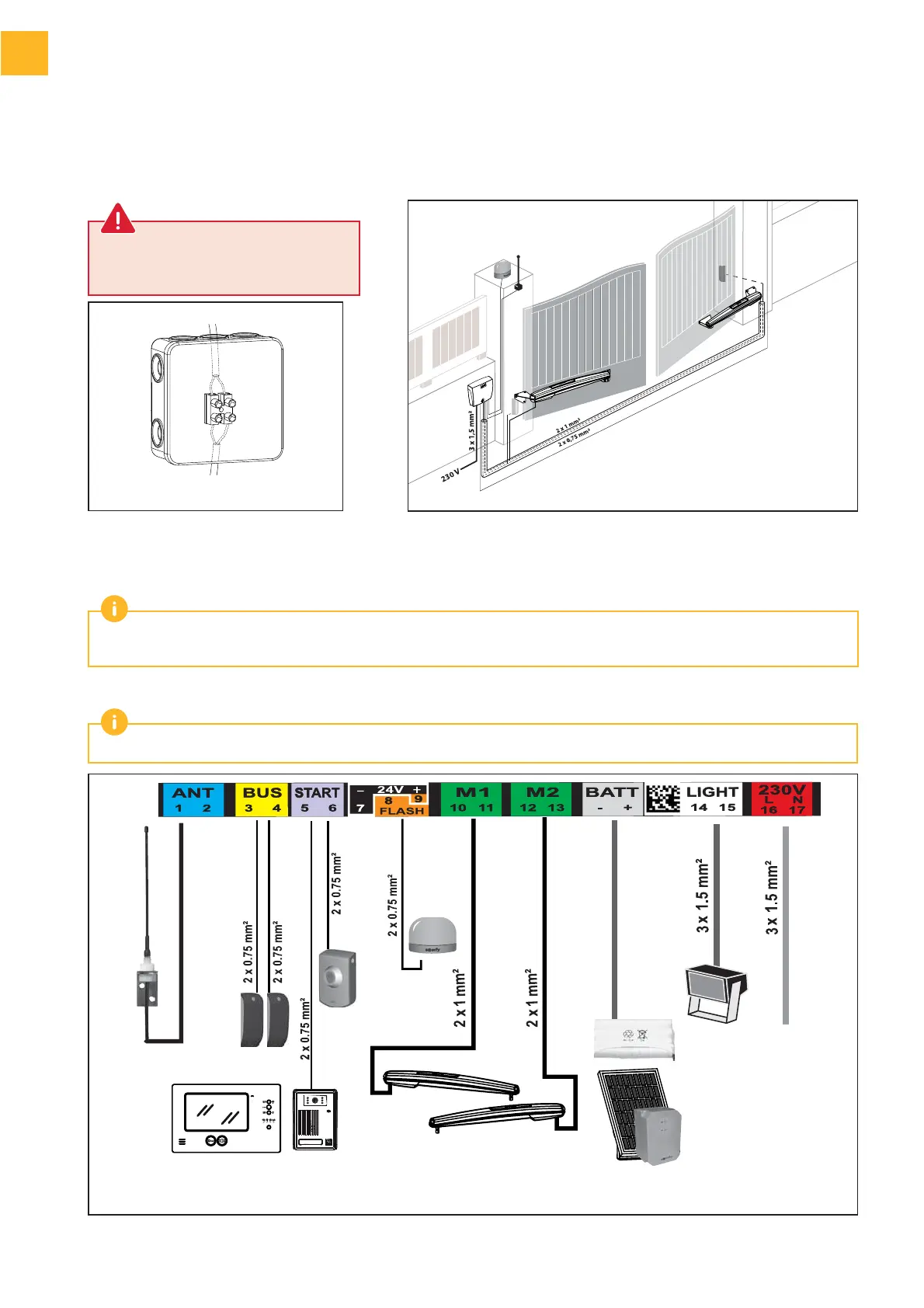

Vorbereitung der Elektroinstallation
Bereitzustellende Kabel
• Netzstromversorgung: Kabel 3 x 1,5 mm² oder 3 x 2,5 mm² zur Installation im Außenbereich (min. Typ H07RN-F)
• Verbindung zwischen den beiden Motoren: Kabel 2 x 1 mm²; einen IP55-Schaltkasten zum Schutz der Verbindung zwischen dem
Kabelausgang am Antrieb und der Verlängerung vorsehen, die zum Steuerkasten verläu.
• Anschluss der Fotozellen: Kabel 2 x 0,75 mm
Kabelführung
• In der Erde verlegte Kabel müssen in einem Schutzrohr verlegt werden, dessen Durchmesser groß genug ist, um alle Kabel aufnehmen
zu können.
• Eine 230-V-Leitung so nahe wie möglich zum Montageort des Steuerkastens verlegen.
Bereitzustellende Kabel
Näheres zur Verkabelung siehe „Verkabelung des Zubehörs“, page 23
Sehen Sie einen Kabelkanal für das
Netzstromkabel vor. Beachten Sie dabei die in
Ihrem Land geltenden elektrischen Normen.
Kabel zum Antrieb
Verlängerung zum
Steuerkasten
Wenn die Verlegung im Erdreich nicht möglich ist, sollten Sie einen Kabelkanal verwenden, der für das Überfahren mit Fahrzeugen
geeignet ist (Teile-Nr. 2400484).
230-V-Netzstromversorgung.
