Copyright © 2014 - 2015 Somfy SAS. All rights reserved. Abbildungen unverbindlich.
sierungen im Haustechnikbereich, die den Antrieb S&SO-RS100 io installiert, unbedingt
einzuhalten.
Den Antrieb nicht fallen lassen, keinen Stößen aussetzen, nicht anbohren, nicht in Wasser
tauchen.
Für jeden Antrieb einen eigenen Funksender installieren.

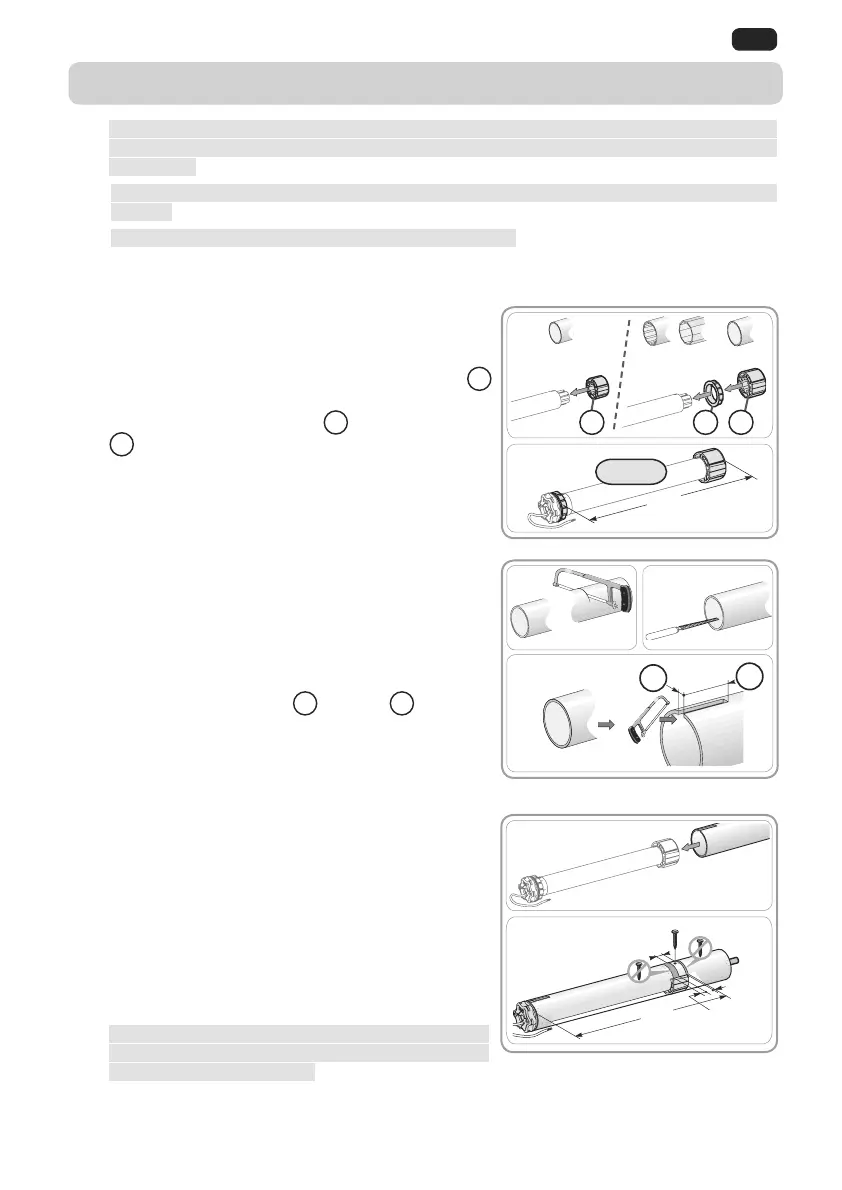

2.1. MONTAGE
2.1.1. Vorbereitung des Antriebs
1) Montieren Sie die erforderlichen Ausrüstungsteile, um
den Antrieb in die Welle einzusetzen:
Montieren Sie dazu entweder nur den Mitnehmer
a
auf dem Antrieb
oder bringen Sie den Adapter
b
und den Mitnehmer
c
auf dem Antrieb an.
2) Messen Sie die Länge zwischen der Innenkante
des Antriebskopfs und der Außenkante des Mitnehmers.
2.1.2. Vorbereitung der Welle
1) Schneiden Sie die Welle entsprechend dem Produkt,
für den der Antrieb vorgesehen ist, auf die gewünschte
Länge zu.
2) Entgraten Sie die Welle und entfernen Sie die Späne.
3) Sägen Sie bei einem Präzisionsrohr (mit glatter
Innenseite) eine Ausklinkung mit folgenden
Abmessungen in das Rohr:
d
= 4 mm;
e
= 28 mm.
2.1.3. Zusammenbau von Antrieb und Welle
1) Schieben Sie den Antrieb in die Welle. Positionieren Sie
bei einem Präzisionsrohr die Ausklinkung auf dem Stift
des Adapters.
2) Der Mitnehmer muss verdrehsicher in der Welle
blockiert sein. Vorgehen bei Präzisionsrohren:
Fixieren Sie die Welle mit 4 selbstschneidenden
Schrauben (Ø 5 mm) oder 4 Stahl-Blindnieten
(Ø 4,8 mm) am Mitnehmer, wobei für die Schrauben/
Blindnieten folgende Abstände einzuhalten sind:
zwischen 5 und 15 mm bis zur Außenkante des
Mitnehmers unabhängig von der verwendeten Welle.
Die selbstschneidenden Schrauben bzw. Blindnieten
dürfen nicht auf dem Antrieb, sondern nur auf dem
Mitnehmer befestigt werden.
Bei einer Welle ohne glatte Innenseite können Sie
auch einen Mitnehmerstopp verwenden.
1
1
1
1)
L1
L1 = …
2)
Ø > 47 mm
cb
Ø = 47 mm
a
3)
1) 2)
d
e
15 mm
5 mm
L1
1)
2)
1
2. INSTALLATION
