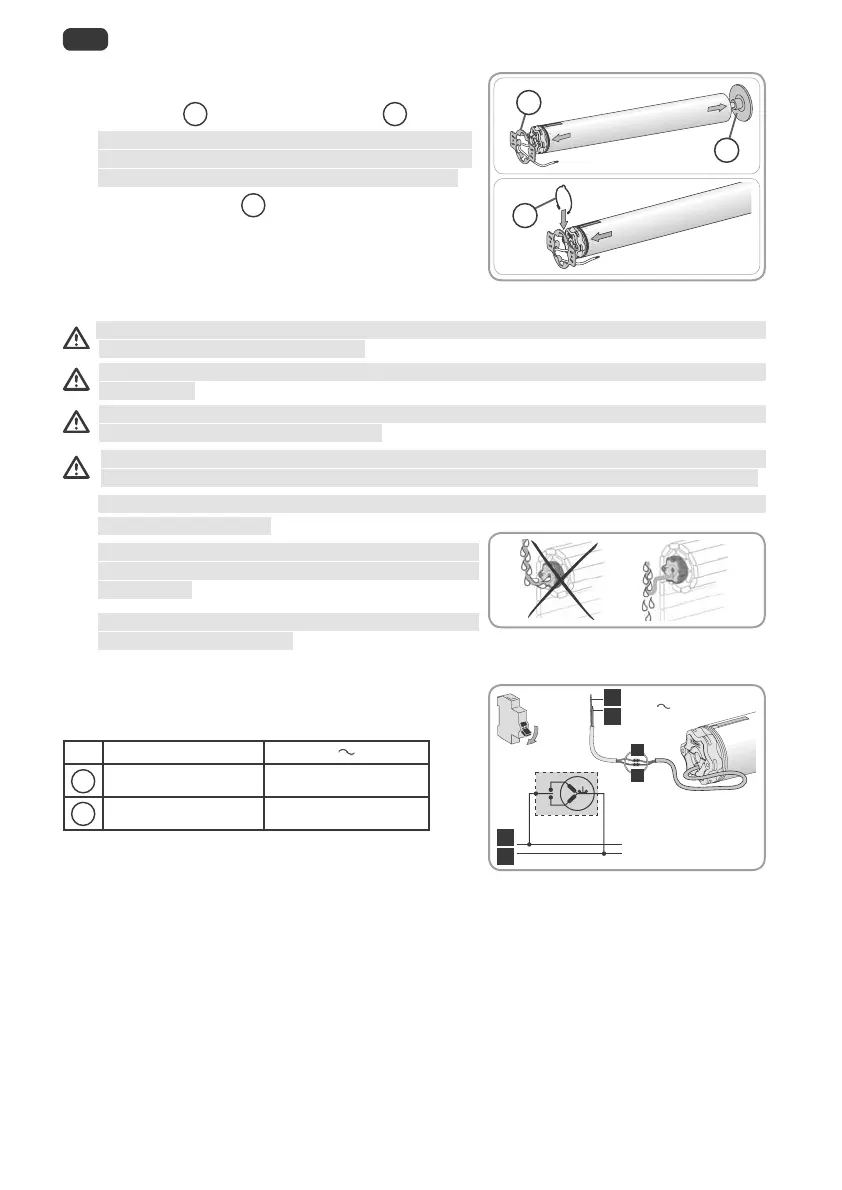

2.1.4. Montage van de as met motor
1) Monteer en bevestig de as met motor op de
eindassteun
f
en op de motorsteun
g
:
Zorg ervoor dat de as met motor vergrendeld is
op de eindassteun. Dit voorkomt dat de as met
motor uit de eindassteunbevestiging loskomt.
2) Plaats de borgring
h
afhankelijk van het type
steun.
2.2. AANSLUITING
Kabels die door een metalen wand lopen moeten beschermd en geïsoleerd worden
met een mof of een doorvoertule.
Maak de kabels vast zodat ze niet in contact kunnen komen met bewegende
onderdelen.
De kabel van de S&SO-RS100 io is demonteerbaar. Vervang hem door een identiek
exemplaar als hij beschadigd raakt.
Indien de motor buiten wordt gebruikt, moet de voedingskabel van het type H05VVF
in een tegen uv-licht bestendige koker worden geïnstalleerd (bv. in een kabelgoot).
Zorg dat de stroomkabel van de motor bereikbaar blijft om hem indien nodig makkelijk
te kunnen vervangen.
Maak altijd een lus in de stroomkabel om het
binnendringen van water in de motor te
voorkomen!
De S&SO-RS100 io is een motor van categorie
II zonder aardingsdraad.
- Schakel de netvoeding uit.
- Sluit de motor aan volgens de informatie in
onderstaande tabel:
Kabel 230 V 50 Hz
i
Blauw Nul (N)
j
Bruin Fase (L)
1)
2)
h
f
g
1
1
1
1
UIT
230 V
50 Hz
i
j
i
j
i
j
2.3. INGEBRUIKNAME
In deze handleiding wordt de ingebruikname beschreven met een lokale Somfy
io-homecontrol
®
-bediening van het type Smoove io.
De instelling van de eindpunten hangt af van het type rolluiken:
