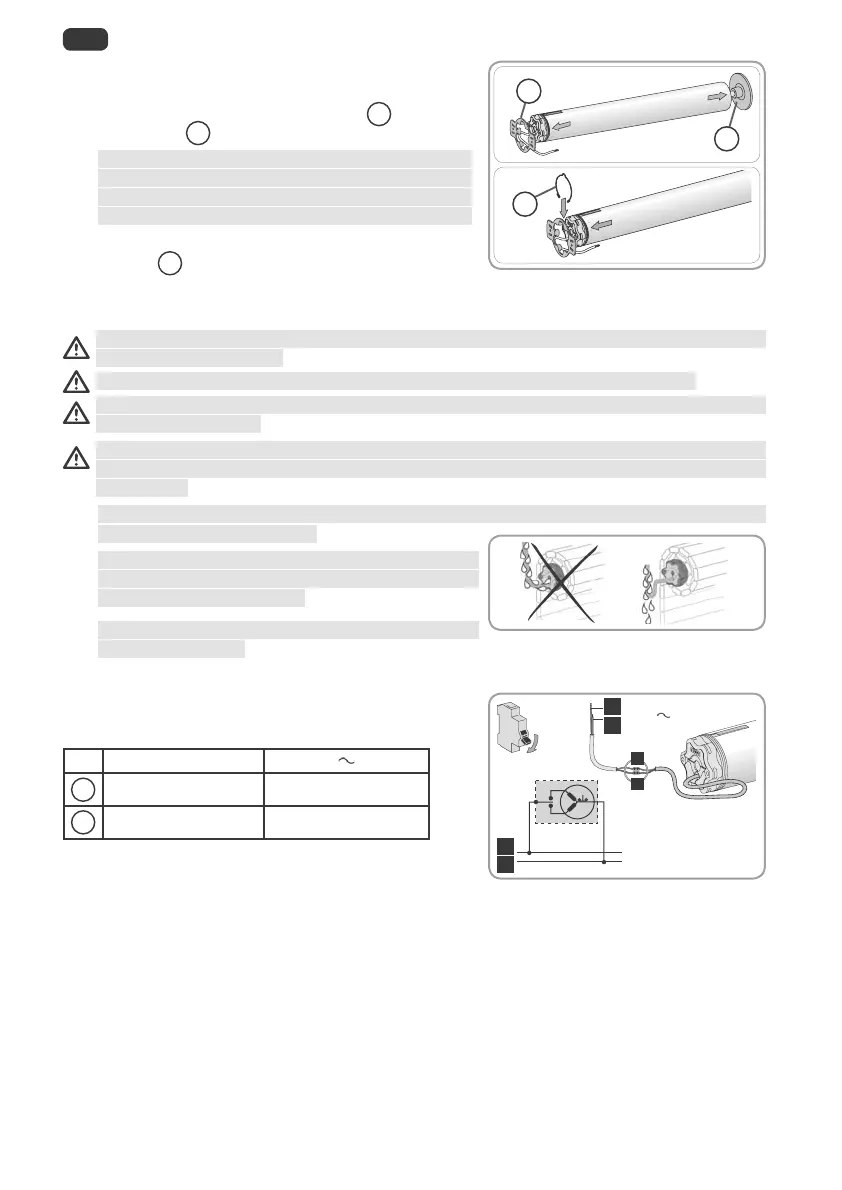

1) Montieren und befestigen Sie die Baugruppe
Antrieb/Welle auf dem Gegenlager
f
und dem
Antriebslager
g
:
Stellen Sie sicher, dass die Baugruppe Antrieb/
Welle in dem Gegenlager verriegelt ist, um zu
verhindern, dass die Baugruppe Antrieb/Welle aus
der Befestigung des Antriebslagers herausrutscht.
2) Verwenden Sie je nach Art des Antriebslagers einen
Federring
h
.
2.2. VERKABELUNG
Schützen und isolieren Sie Kabel am Durchgang durch eine Metallwand mit einer Muffe
oder Kabeldurchführung.
Befestigen Sie die Kabel, um den Kontakt mit beweglichen Teilen zu vermeiden.
Das Kabel des S&SO-RS100 io ist abnehmbar. Ersetzen Sie es bei Beschädigung durch
ein identisches Kabel.
Wenn der Antrieb im Freien montiert wird und mit einem Netzkabel vom Typ H05VVF
versehen ist, ist das Netzkabel in einem UV-beständigen Rohr, z. B. einer Kabelwanne,
zu verlegen.
Das Netzkabel des Antriebs muss immer zugänglich bleiben, damit es problemlos
ausgewechselt werden kann.
Verlegen Sie das Netzkabel immer mit einer
Schlaufe nach unten, um zu verhindern, dass
Wasser in den Antrieb läuft.
Der S&SO-RS100 io ist ein Antrieb der Klasse II
(ohne Schutzleiter).
- Schalten Sie die Spannungsversorgung ab.
- Schließen Sie den Antrieb entsprechend den
Angaben in der nachstehenden Tabelle an:
Kabel 230 V
i
Blau Neutralleiter (N)
j
Braun Phase (L)
2.3. INBETRIEBNAHME
In dieser Anleitung wird die Inbetriebnahme mit einem lokalen Somfy io-homecontrol
®
-
Funksender vom Typ Smoove io beschrieben.
Die Einstellung der Endlagen ist abhängig vom Typ der verwendeten Rollläden:
1
1
1
1
AUS
230 V
50 Hz
i
j
i
j
i
j
1)
2)
h
f
g
