34
CFD-S700
SECTION 7
EXPLODED VIEWS
Ref. No. Part No. Description Remark

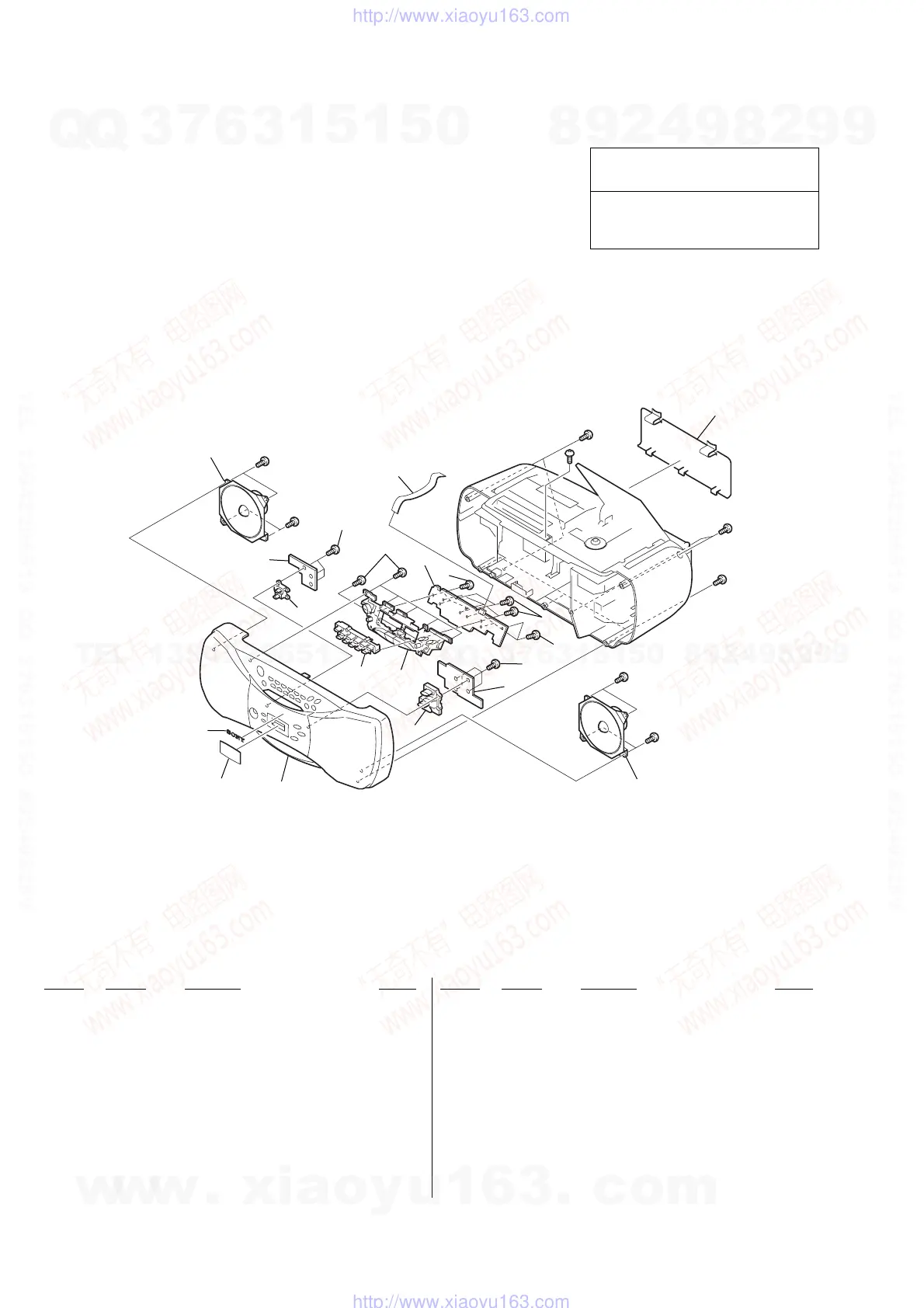

7-1. Cabinet (Front) Section
Ref. No. Part No. Description Remark
NOTE:
The mechanical parts with no reference
number in the exploded views are not supplied.
Items marked “*” are not stocked since
they are seldom required for routine service.
Some delay should be anticipated
when ordering these items.
Accessories are given in the last of this parts list.
Abbreviation
E92 : AC 120V area in E model
CND : Canadian model
SP : Singapore model
E15 : AC 220-240V area in E model
1 X-3382-957-1 FRONT SUB ASSY, CABINET
2 3-224-360-11 WINDOW (LCD) (CND,E15,SP,MX)
2 3-251-214-01 WINDOW, LCD (E92)
3 3-251-232-01 BUTTON, FUNCTION
* 4 A-3347-879-A CONTROL (2) BOARD, COMPLETE (EXCEPT E15)
* 4 A-3663-904-A CONTROL (2) BOARD, COMPLETE (E15)
5 4-951-620-11 SCREW (2.6X10), +BVTP
6 3-251-233-01 BUTTON, TEN KEY
7 3-251-230-01 BUTTON, POWER
8 3-251-231-01 BUTTON, MODE
* 9 A-3347-885-A CONTROL (3) BOARD, COMPLETE (EXCEPT E15)
* 9 A-3663-906-A CONTROL (3) BOARD, COMPLETE (E15)
* 10 A-3347-880-A CONTROL (1) BOARD, COMPLETE (EXCEPT E15)
* 10 A-3663-905-A CONTROL (1) BOARD, COMPLETE (E15)
* 11 1-757-559-11 CABLE, FLEXIBLE FLAT (8 CORE)
12 3-224-379-51 LID, BATTERY CASE (MX)
12 3-251-216-01 LID, BATTERY CASE (E92)
13 3-038-018-01 EMBLEM, SONY
SP101 1-825-423-11 SPEAKER (10cm) (L-CH)
SP201 1-825-423-11 SPEAKER (10cm) (R-CH)
#1 7-685-647-79 SCREW +BVTP 3X10 TYPE2 N-S
#2 7-685-648-79 SCREW +BVTP 3X12 TYPE2 N-S
1
2
13
3
4
5
6
7
8
9
10
5
5
5
5
5
11
12
SP201
SP101
#1
#1
#1
#
2
#2
#2
#2
#1
Ver 1.1 2003.03
The components identified by mark 0 or
dotted line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque
0 sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant
le numéro spécifié.
