39
CFD-S700
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark

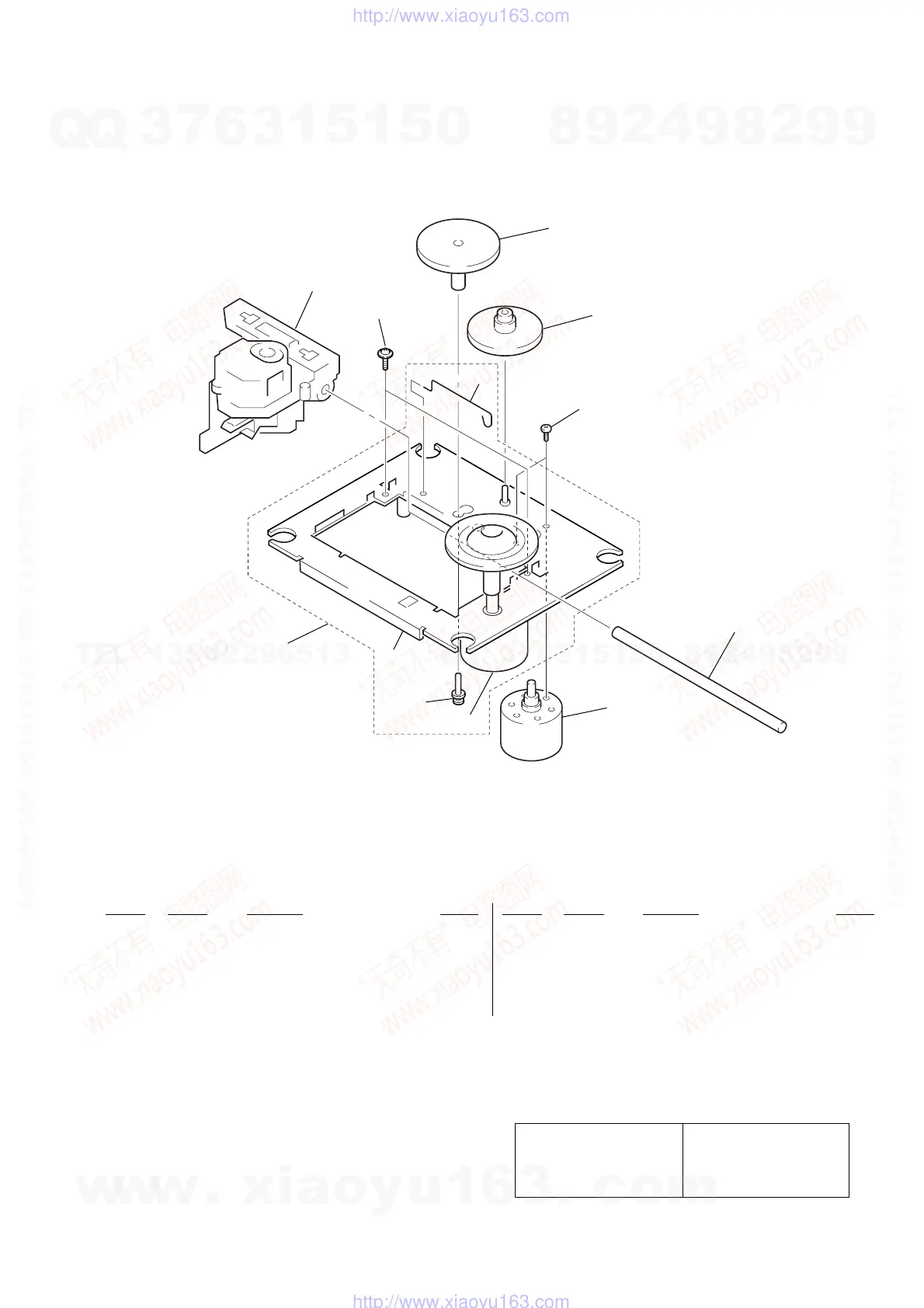

7-6. Optical Pick-up Section (KSM-213RDP)
M702
M701
253
251
257
259
258
254
256
252
255
not
supplied
0251 8-820-161-02 DEVICE, OPTICAL KSS-213R/RP
252 3-713-786-51 SCREW +P 2X3
253 2-626-908-01 SHAFT, SLED
* 254 2-647-408-02 GEAR (B)
255 X-2162-707-1 MOTOR CHASSIS ASSY RDP (RP) (SPINDLE)
(including M701)
* 256 2-169-065-01 GEAR (A)
257 2-169-388-01 TAPPING (M2), +PWB
* 258 2-169-385-01 SPRING, SLED
* 259 2-169-384-01 SHAFT (S), GEAR
M702 X-2162-712-1 MOTOR GEAR ASSY R (RP) (SLED)
Ver 1.2 2003.11
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
