Sony CRF-320 - Page 19

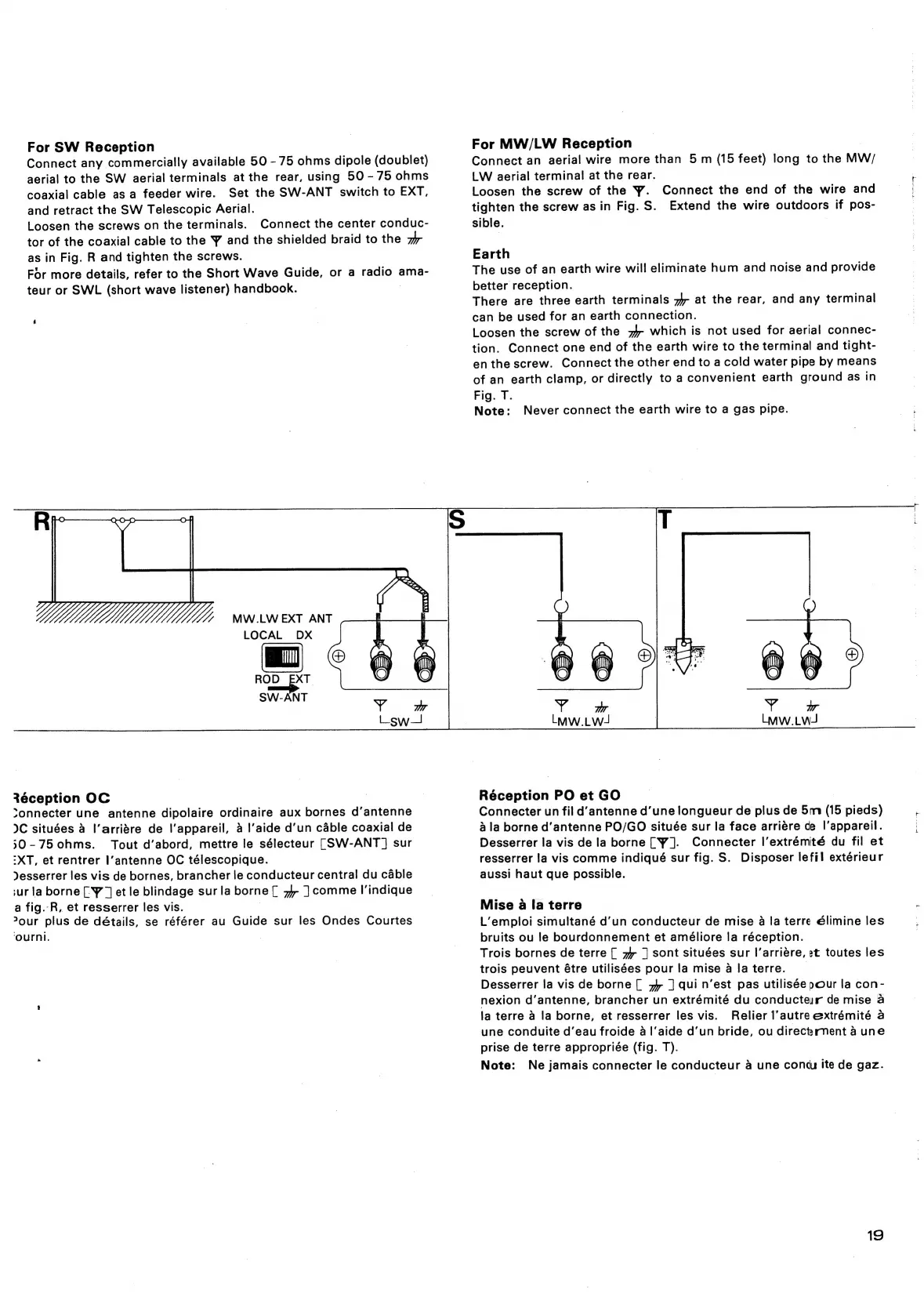

For SW Reception
Connect
any
commercially
available
50
-
75
ohms
dipole
(doublet)
aerial
to
the
SW
aerial
terminals
at
the
rear,
using
50-75
ohms
coaxial
cable
as
a
feeder
wire.
Set
the
SW-ANT
switch
to
EXT,
and
retract
the
SW
Telescopic
Aerial.
Loosen
the
screws
on
the
terminals.
Connect
the
center
conduc-
tor
of
the
coaxial
cable
to
the
Y
and
the
shielded
braid
to
the
ahr
as
in
Fig.
R
and
tighten
the
screws.
For
more
details,
refer
to
the
Short
Wave
Guide,
or
a
eae
ama-
teur
or
SWL
(short
wave
listener)
handbook.
Ys MW.LW EXT ANT
LOCAL DX
ROD EXT
SW-ANT
%éception OC
>onnecter une antenne dipolaire ordinaire aux bornes d’antenne
IC situées a I’arrigre de l'appareil, a l’aide d’un cable coaxial de
50-75 0hms. Tout d’abord, mettre le sélecteur [SW-ANT] sur
:XT, et rentrer l’antenne OC télescopique.
Yesserrer les vis de bornes, brancher le conducteur central du cable
surla borne [-¥ ] et le blindage sur la borne ar |comme l’indique
a fig. R, et resserrer les vis.
?our plus de détails, se référer au Guide sur les Ondes Courtes
‘ourni.
For MW/LW Reception
Connect
an
aerial
wire
more
than
5
m
(15
feet)
long
to
the
MW)
LW
aerial
terminal
at
the
rear.
Loosen
the
screw
of
the
Y.
Connect
the
end
of
the
wire
and
tighten
the
screw
as
in
Fig.
S.
Extend
the
wire
outdoors
if
pos-
sible.
Earth
The
use
of
an
earth
wire
will
eliminate
hum
and
noise
and
provide
better
reception.
There
are
three
earth
terminals
7
at
the
rear,
and
any
terminal
can
be
used
for
an earth
connection.
Loosen
the
screw
of
the
7
which
is
not
used
for
aerial
connec-
tion.
Connect
one
end
of
the
earth
wire
to
the
terminal
and
tight-
en
the
screw.
Connect
the
other
end
to
a
cold
water
pipe
by
means
of
an
earth
clamp,
or
directly
to
a
convenient
earth
ground
as
in
Fig.
T.
Note: Never connect the earth wire to a gas pipe.
Réception PO et GO 3
Connecter un fil d’antenne d’une longueur de plus de 5m (15 pieds)
ala borne d’antenne PO/GO située sur la face arriére ce l'appareil.
Desserrer la vis de la borne [VY]. Connecter l’extrémité du fil et
resserrer la vis comme indiqué sur fig. S. Disposer lefil extérieur
aussi haut que possible.
Mise a la terre
L’emploi simultané d’un conducteur de mise a la terre élimine les
bruits ou le bourdonnement et améliore la réception.
Trois bornes de terre [ z |] sont situées sur l’arriére, et toutes les
trois peuvent étre utilisées pour la mise a laterre. |
Desserrer la vis de borne [ 7, ] qui n’est pas utilisée pour la con-
nexion d’antenne, brancher un extrémité du conducteur de mise a
la terre a la borne, et resserrer les vis. Relier l'autre extrémité a
une conduite d’eau froide a |’aide d’un bride, ou directrment a une
prise de terre appropriée (fig. T).
Note: Ne jamais connecter le conducteur a une condu ite de gaz.
19
