28
仕様

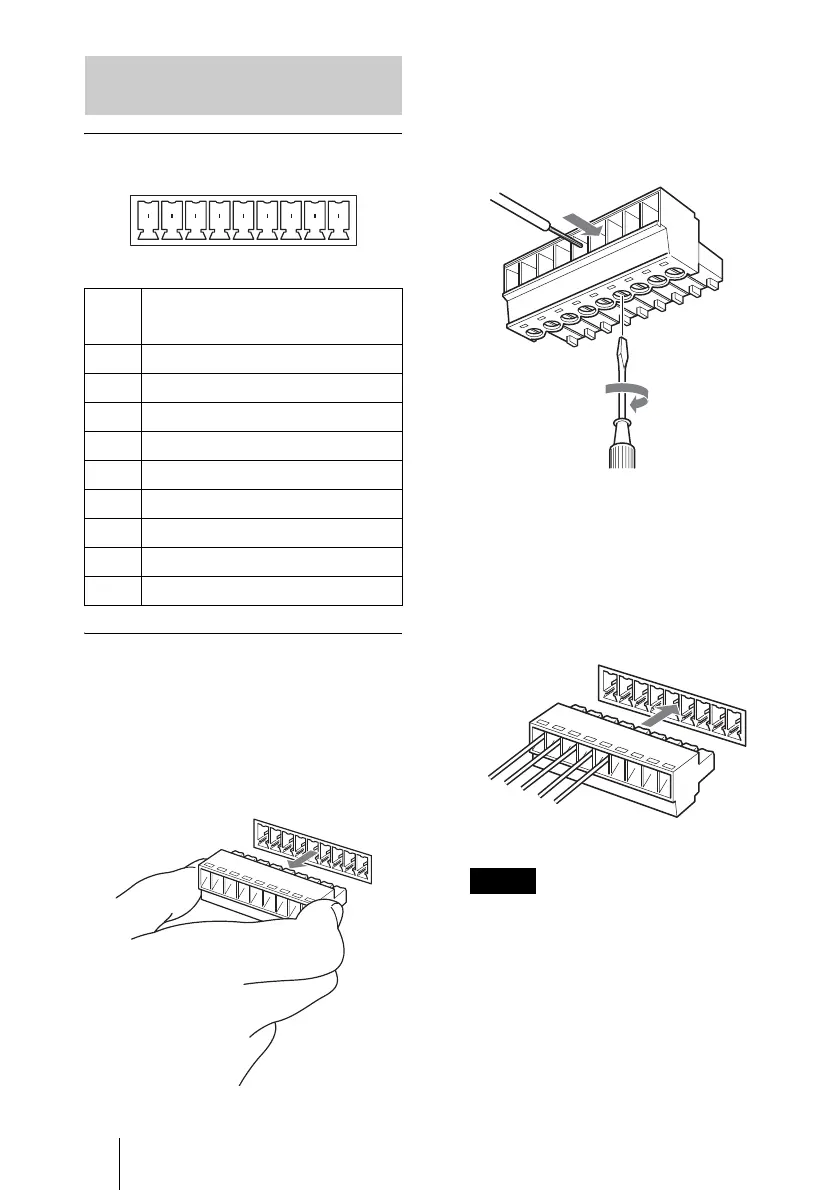

VISCARS‑422 端子のピン配列
VISCARS‑422 コネクタープラグ
の使いかた
1 本体のリアパネルから、VISCA
RS‑422 コネクタープラグの両
端を持ち、図のように引き抜く。
2 ワイヤー（AWGNo.28 〜 18）
を接続したい穴に差し込み、入れ
た穴に対応するネジをマイナスド
ライバーで固定する。
3 VISCARS‑422 コネクタープラ
グをカメラ後面の VISCARS‑
422 端子へ差し込む。
･ 信号の電圧レベルを安定させるた
め、お互いの GND を接続してく
ださい。
･ VISCA RS-422 の接続時は、VISCA
RS-232C との接続は行わないでく
ださい。
VISCARS‑422 端子のピン配
列と使いかた
ピン
番号
機能
1TXDIN+
2TXDIN‑
3RXDIN+
4RXDIN‑
5GND
6TXDOUT+
7TXDOUT‑
8RXDOUT+
9RXDOUT‑
12345
VISCA RS-422
6789
12
3
4
5
6
78
9
ご注意
マイナスドライバー
ワイヤー
12
3
4
56
78
9
