Sony HCD-GRX50 - Schematic Diagrams - MAIN Board (Part 2); MAIN Board Schematic (2;4)

HCD-GRX50/R770/RXD7
– 47 –
– 48 –

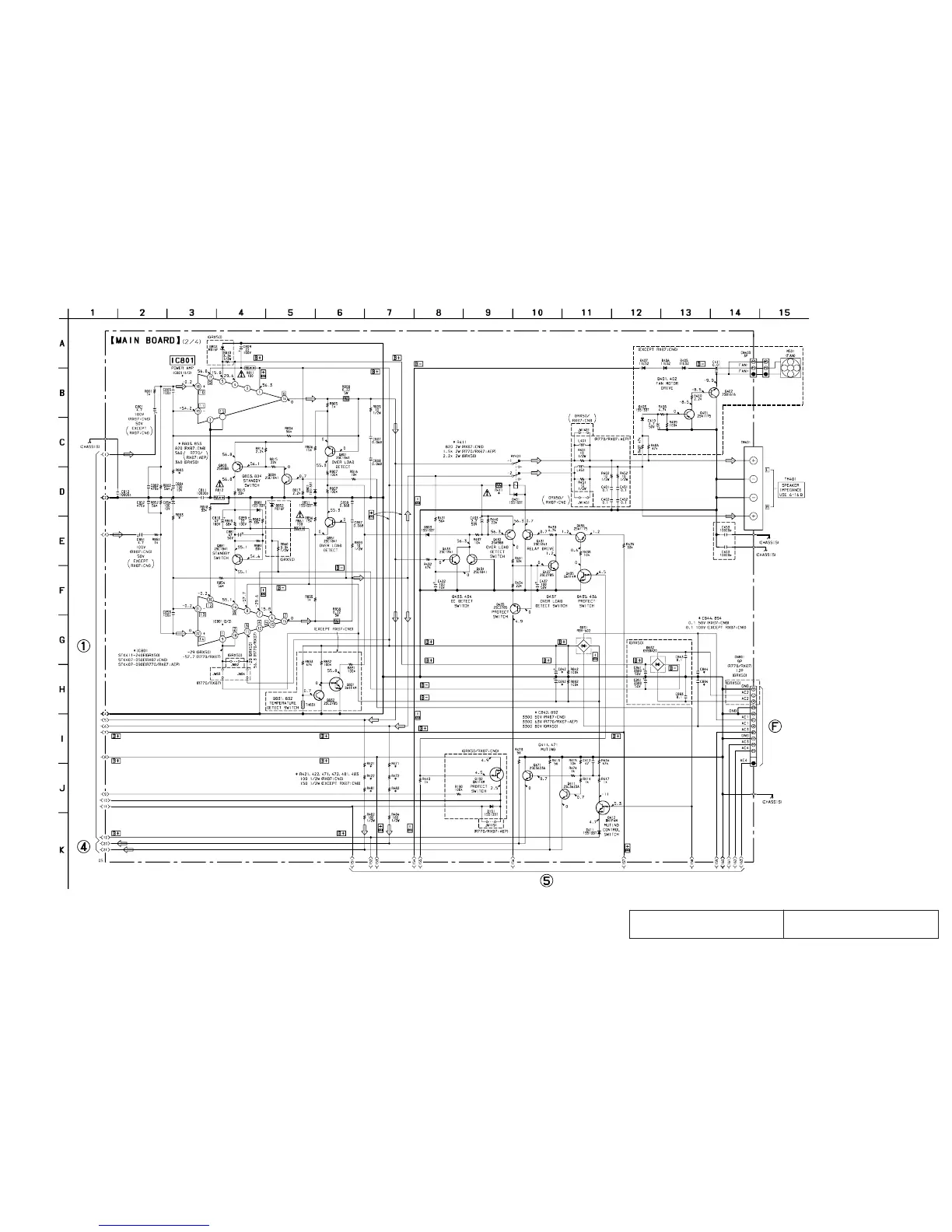

7-16. SCHEMATIC DIAGRAM – MAIN Board (2/4) –
• Voltages are dc with respect to ground under no-signal
(detuned) conditions.
no mark : FM
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque ! sont
critiques pour la sécurité. Ne les remplacer que
par une piéce portant le numéro spécifié.
(Page
46)
(Page
50)
(Page 52)
(Page 63)
