Sony HCD-NE5 - Top Panel Assy

HCD-NE5
36
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
* 151 3-186-850-01 STOPPER (DIA 3)
152 4-247-493-01 COVER, CD
153 3-931-379-31 RUBBER, VIBRATION PROOF (GREEN)
154 3-931-379-21 RUBBER, VIBRATION PROOF (RED)
155 4-242-171-01 DAMPER 150 N
156 4-246-193-01 HOLDER, CHUCK A
157 4-249-238-01 MAGNET (18-30-5)
158 4-246-192-01 BASE, CHUCK N
159 X-4956-278-1 CD ASSY, LID
160 4-246-191-11 PLATE, MAGNET
161 4-245-015-21 CABINET (TOP) (CND)
161 4-245-015-31 CABINET (TOP) (EXCEPT CND)
163 1-827-992-11 WIRE (FLAT TYPE) (16 CORE)
164 1-829-760-11 WIRE (FLAT TYPE) (27 CORE)
166 A-4751-434-A CD BOARD, COMPLETE
0 167 8-820-221-01 OPTICALPICK-UP KSM-213EDP/C2NP
S101 1-771-853-11 SWITCH, DETECTION (LIMIT)
S820 1-692-960-11 SWITCH, PUSH (1 KEY)
(CD LID OPEN/CLOSE DETECT)
#7 7-685-534-19 SCREW +BTP 2.6X8 TYPE2 N-S
#8 7-621-772-20 SCREW +B 2X5
not supplied
not supplied
S820
S101
#7
#8
#7
#7
153
151
153
161
154
152
167
154
151
155
156
157
160
158
159
163
164
166

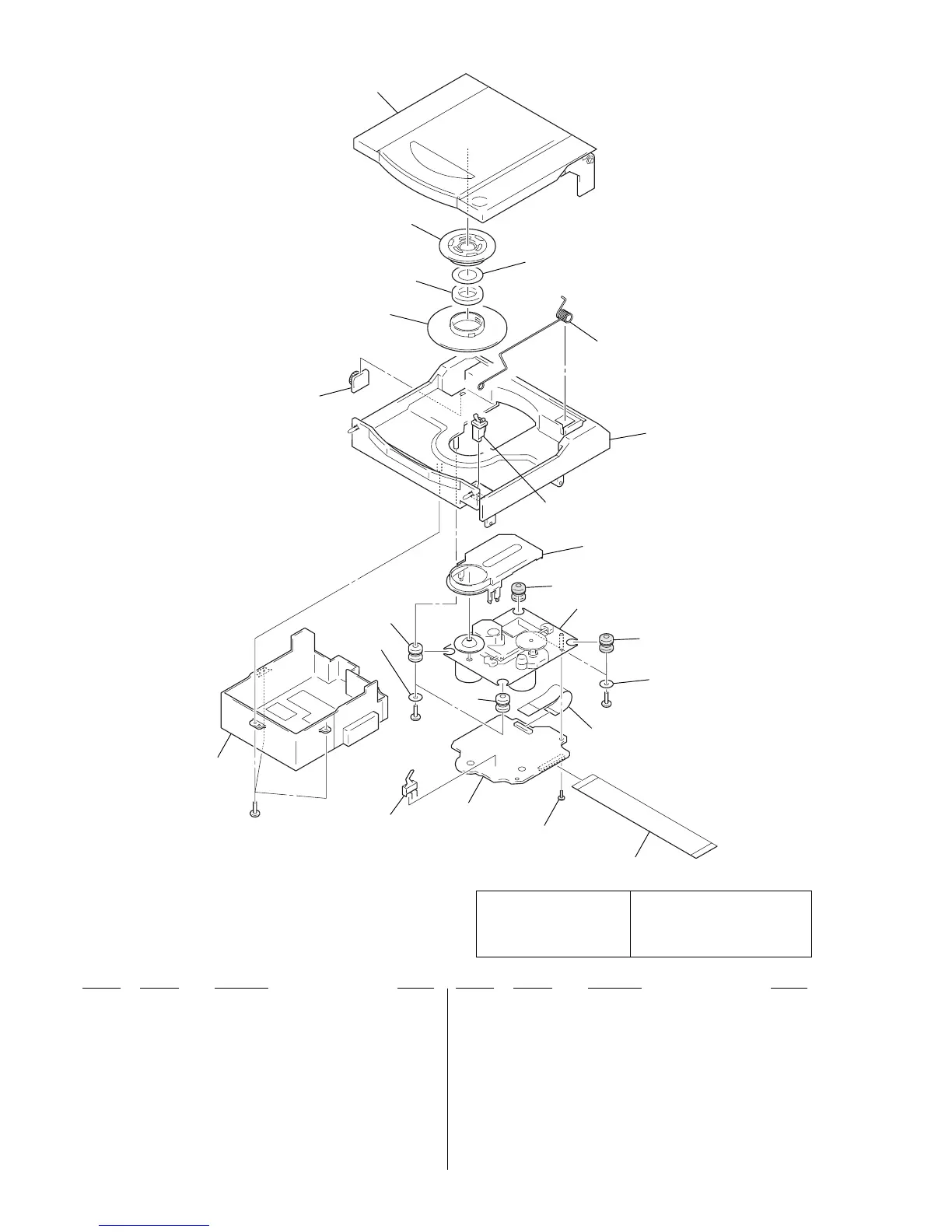

7-4. TOP PANEL ASSY
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Ver 1.1
