Sony SPP-A1071 - Printed Wiring Board - HAND MAIN Board

SPP-A1070/A1071
1818
E
F
1
2
3
4
5
6
7
8
+
–
C
HAR
GE
TERMINAL
9
10
G
H

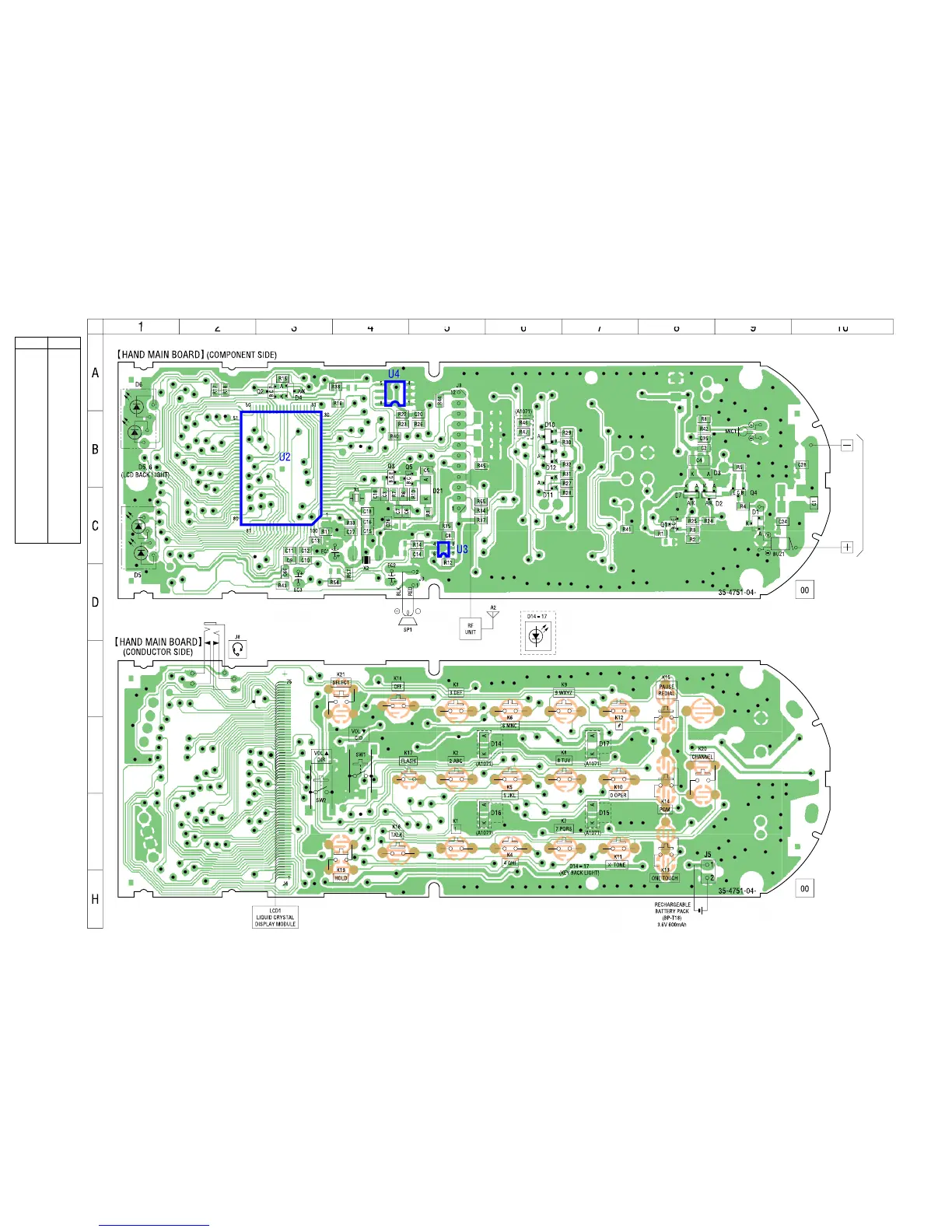

5-9. PRINTED WIRING BOARD – HAND MAIN Board –
D1 C-9
D2 C-8
D3 B-8
D4 A-3
D5 C-1
D6 B-1
D7 C-8
D10 B-6
D11 B-6
D12 B-6
D14 F-5
D15 G-7
D16 G-5
D17 F-7
D21 C-5
Q1 C-8
Q2 A-3
Q3 B-4
Q4 C-9
Q5 B-4
U2 B-3
U3 C-5
U4 A-4
Ref. No. Location
• Semiconductor
Location
