Sony STR-DE235 - Page 16

STR-DE235
– 27 –
– 28 –

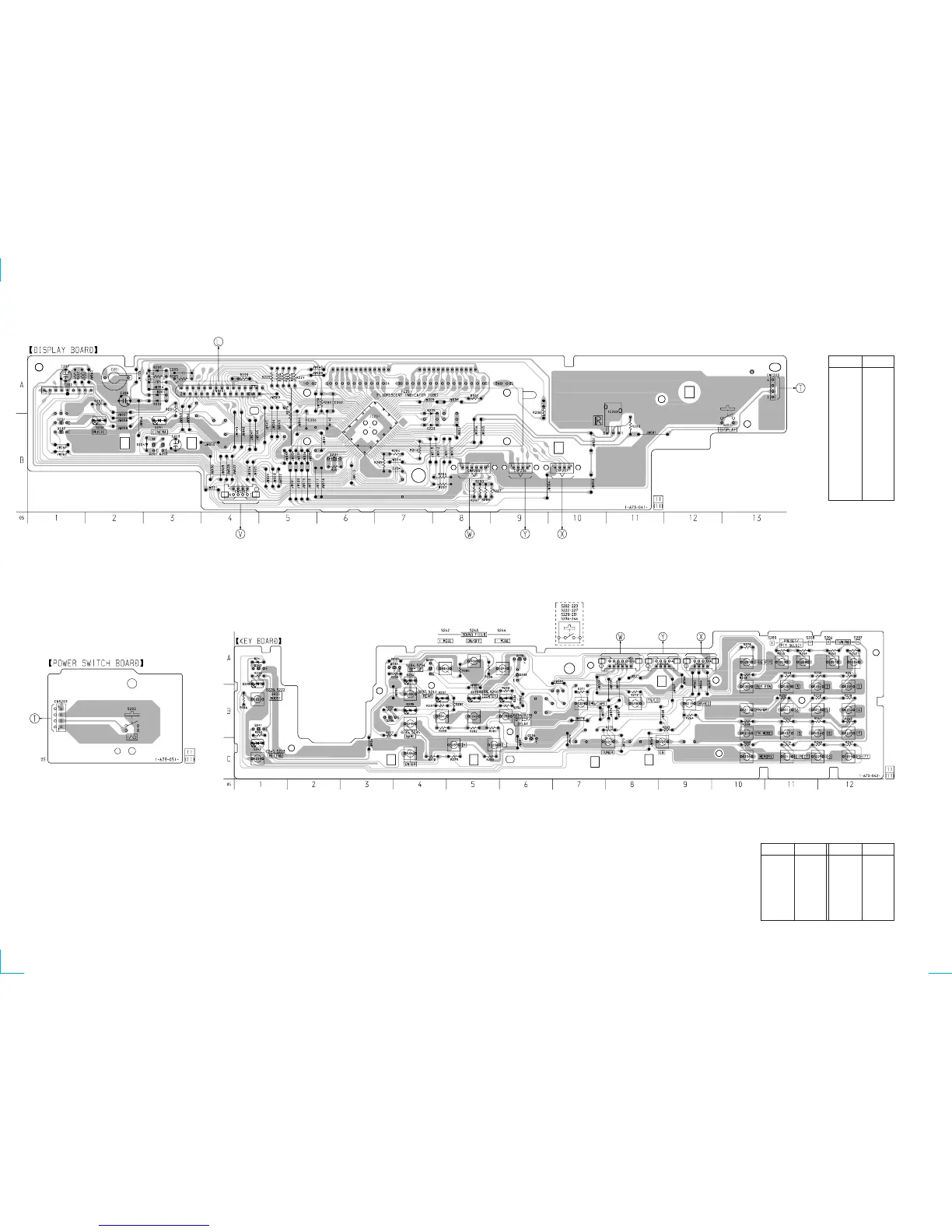

4-11. PRINTED WIRING BOARDS – PANEL Section – • See page 14 for Circuit Boards Location.
• Semiconductor
Location
(DISPLAY
Board)
Ref. No. Location
D201 A-3
D202 A-3
D203 A-3
D204 B-3
D223 B-7
D225 A-7
D231 B-3
D232 B-2
IC201 B-6
IC202 A-1
IC203 B-11
Q201 B-3
Q202 B-3
Q231 B-1
Q232 B-1
(Page 16)
(Page 31)
(Page 28)
(Page 27)
D228 A-1
D233 B-5
D234 A-4
D235 B-4
D236 B-6
D237 B-4
D240 C-1
D241 A-1
• Semiconductor
Location
(KEY Board)
Ref. No. Location
Ref. No. Location
Q233 A-6
Q234 A-4
Q235 B-3
Q236 C-6
Q237 A-4
Q239 A-6
Q241 B-1
Q242 A-1
