STR-DG910
2424
STR-DG910
for schematic diagram:
All capacitors are in µF unless otherwise noted. (p: pF)
50 WV or less are not indicated except for electrolytics
and tantalums.
All resistors are in and
1
/
4
W or less unless otherwise
specified.
f
: internal component.
2 : nonflammable resistor.
5 : fusible resistor.
C : panel designation.
A : B+ Line.
B : B– Line.
•Voltage and waveforms are dc with respect to ground
under no-signal (detuned) conditions.
no mark : FM
(): OSD ON
•Voltages are taken with a VOM (Input impedance 10 M).
Voltage variations may be noted due to normal produc-
tion tolerances.
•Waveforms are taken with a oscilloscope.
Voltage variations may be noted due to normal produc-
tion tolerances.
Circled numbers refer to waveforms.
Signal path.
F : TUNER (FM/AM)
L : VIDEO (AUDIO)
I : VIDEO
J : DVD (DIGITAL)
c : CD (ANALOG)
Abbreviation
CND : Canadian model
E2 : AC 120 V area in E model
for printed wiring boards:
X : parts extracted from the component side.
f
: internal component.
: Pattern from the side which enables seeing.
Caution:
Pattern face side: Parts on the pattern face side seen from the
(Side B) pattern face are indicated.
Parts face side: Parts on the parts face side seen from the
(Side A) parts face are indicated.
C
B
These are omitted.
E
Q
B
These are omitted.
C
Q
Q
E
BCE
THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is printed in each block.)

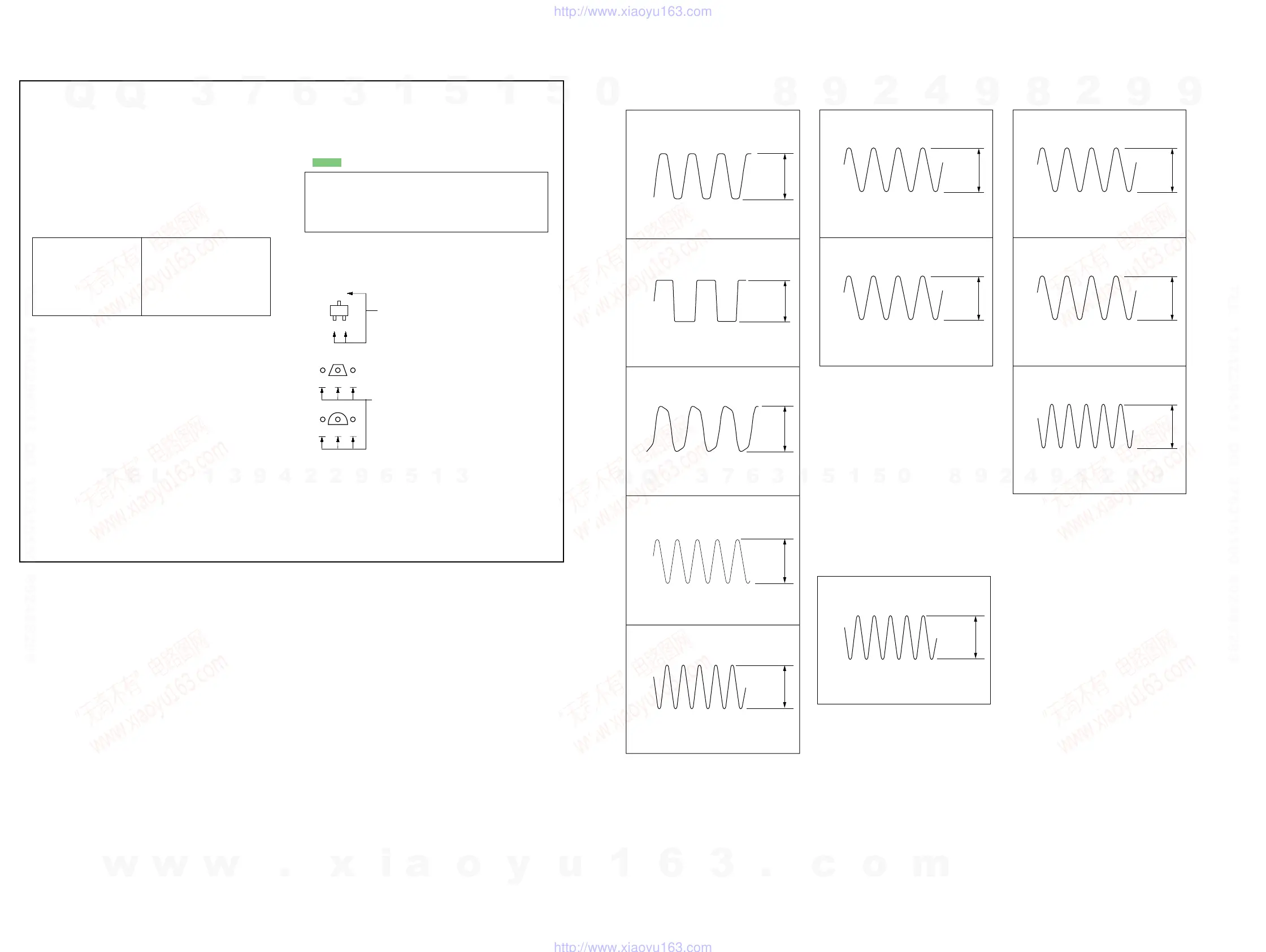

• Waveforms
— DIGITAL Board — — HDMI RE Board —
— XM Board (US, Canadian Model) —
Note:
The components identi-
fied by mark 0 or dotted
line with mark 0 are criti-
cal for safety.
Replace only with part
number specified.
Note:
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.
Abbreviation
CND : Canadian model
E2 : AC 120 V area in E model
1 IC1301 qd (CKOUT)
3.5 Vp-p
3.1 Vp-p
1 V/DIV, 50 nsec/DIV
3 IC1301 wa (XOUT)
1 V/DIV, 50 nsec/DIV
2 IC1301 qf (BCK)
3.5 Vp-p
1 V/DIV, 0.2
µ
sec/DIV
12.288 MHz
3.07 MHz
12.288 MHz
1.2 Vp-p
0.5 V/DIV, 20 nsec/DIV
25 MHz
3.2 Vp-p
1 V/DIV, 50 nsec/DIV
5 IC1010 tj (12.5MHz)
12.5 MHz
4 IC1009 <zvc (XTAL)
1.8 Vp-p
1 V/DIV, 20 nsec/DIV
24.576 MHz
1
IC6307 ra (XO)
2.2 Vp-p
1 V/DIV, 50 nsec/DIV OSD ON
14.31 MHz
2
IC6501 8 (EXS)
2.2 Vp-p
1 V/DIV, 20 nsec/DIV
28.322 MHz
1 IC3511 if (XTALOUT)
3.4 Vp-p
1 V/DIV, 50 nsec/DIV
10 MHz
2 IC3519 qa (XOUT)
2.2 Vp-p
1 V/DIV, 50 nsec/DIV
28.63636 MHz
3 IC3801 ek (XTAL)
1
IC102 wh (OSCOUT)
0.8 Vp-p
1 V/DIV, 50 nsec/DIV
45.158 MHz
— VIDEO Board —
