Sony Trinitron CPD-210GS - Page 24

5-11 5-12
A
B
1
2 345 6
C
D
E
• D BOARD
SEMICONDUCTOR LOCATION
IC
IC401 E-3
IC501 D-6
IC502 D-1
IC503 D-1
IC504 D-5
IC601 A-4
IC602 A-4
IC603 A-4
IC605 A-5
IC606 A-4
IC607 A-5
IC901 B-6
IC902 C-6
TRANSISTOR
Q401 E-4
Q501 C-2
Q502 D-3
Q503 D-3
Q504 C-2
Q505 C-4
Q506 D-4
Q507 D-4
Q508 D-4
Q509 D-4
Q510 D-1
Q511 D-1
Q512 D-6
Q513 D-5
Q514 E-1
Q515 D-5
Q516 D-5
Q517 B-1
Q518 C-1
Q519 C-1
Q520 D-5
Q521 D-5
Q523 C-4
Q524 C-4
Q526 E-6
Q527 C-4
Q528 C-1
Q529 C-3
Q530 D-1
Q531 C-2
Q532 C-2
Q533 E-1
Q534 D-6
Q5E2 D-5
Q5E3 D-5
Q601 A-4
Q602 A-3
Q607 B-4
Q608 A-4
Q609 B-5
Q610 B-5
Q615 B-1
Q901 C-6
Q902 C-6
Q907 C-5
Q908 C-5
DIODE
D402 E-4
D501 D-5
D502 C-2
D503 C-2
D504 C-4
D506 D-3
D507 D-3
D508 C-3
D509 D-5
D510 D-1
D511 C-1
D512 C-1
D513 D-1
D514 D-4
D515 C-3
D516 C-3
D517 D-6
D518 D-5
D519 D-5
D520 D-6
D521 D-1
D522 D-2
D523 C-4
D592 E-1
D601 A-2
D604 A-3
D605 A-3
D606 A-3
D607 A-2
D608 A-4
D609 A-4
D610 A-3
D611 B-1
D612 A-4
D613 B-3
D615 B-3
D616 B-4
D617 B-4
D618 B-4
D626 A-3
D901 A-6
D902 C-6
D903 C-6
D904 E-6
D905 C-5
D906 C-5
D907 C-5
D908 C-5
D909 B-5
D910 C-5
VARIABLE
RESISTOR
RV501 E-1
CRYSTAL
X901 C-6

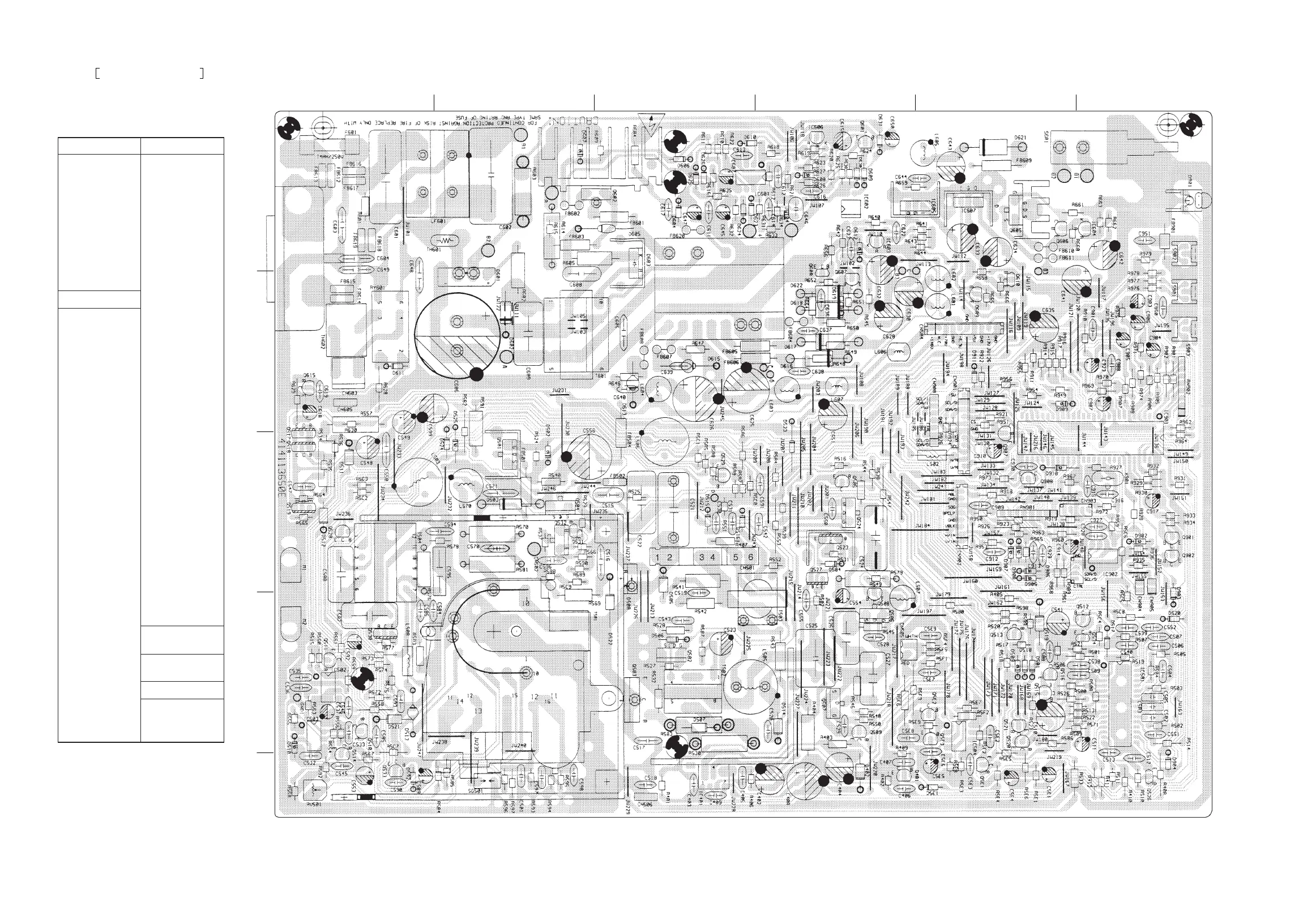

— D BOARD (Component Side) —
(d)
POWER, DEFLECTION
