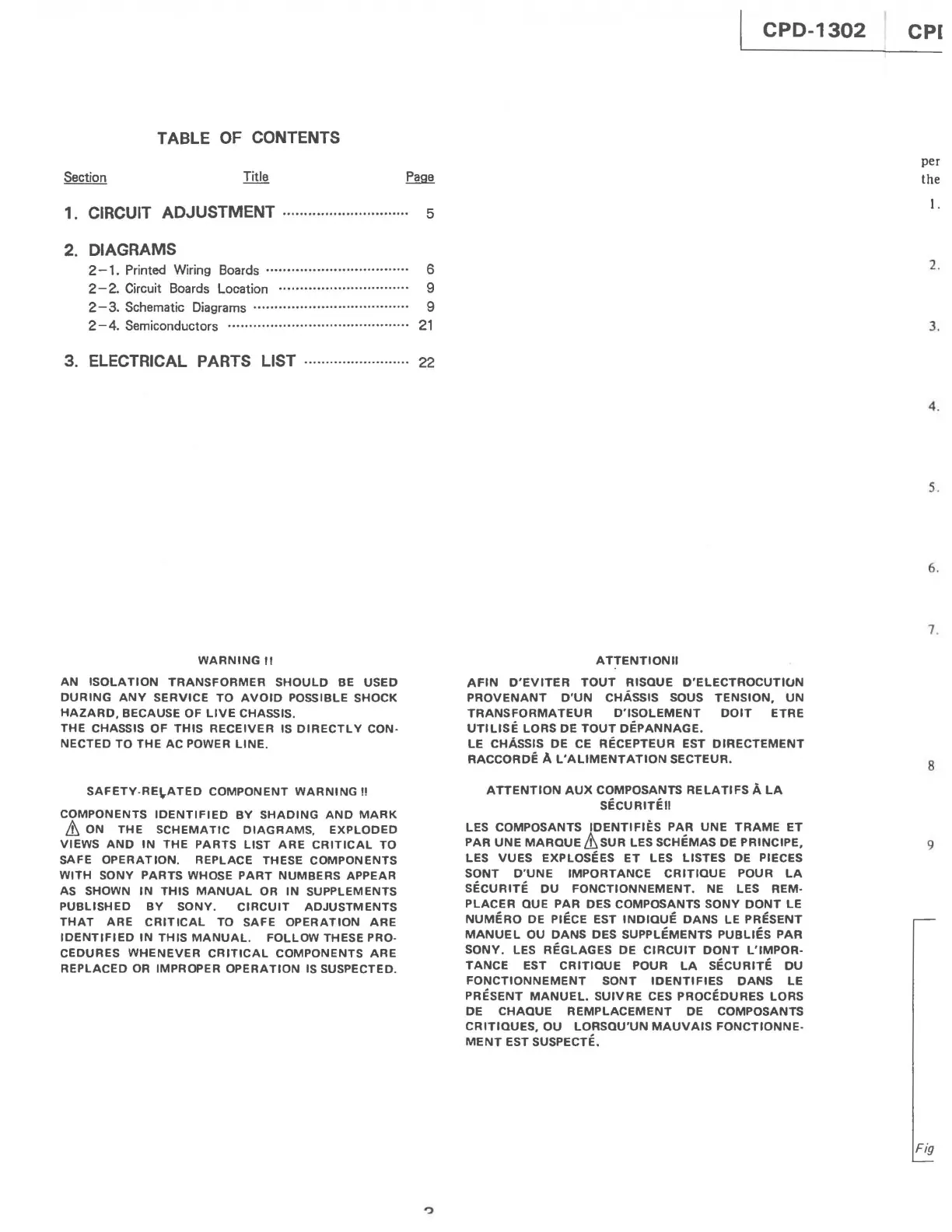

TABLE
OF
CONTENTS
1. CIRCUIT ADJUSTMENT .............................. 5
2. DIAGRAMS
2
-1.
Printed Wiring
Boards
.................................. 6
2-2.
Circuit
Boards
Location ............................... 9
2-3.
Schematic
Diagrams
..................................... 9
2-4.
Semiconductors ...........................................
21
3. ELECTRICAL PARTS LIST ...... ............ ....... 22
WARNING"
AN
ISOLATION
TRANSFORMER
SHOULD
BE USED
DURING
ANY
SERVICE
TO
AVOID
POSSIBLE SHOCK
HAZARD,
BECAUSE OF
LIVE
CHASSIS.
THE CHASSIS OF
THIS
RECEIVER
IS
DIRECTLY
CON·
NECTED
TO
THE AC POWER
LINE.
SAFETY·REI.-ATED
COMPONENT
WARNING
!!
COMPONENTS
IDENTIFIED
BY
SHADING
AND
MARK
& ON
THE
SCHEMATIC
DIAGRAMS.
EXPLODED
VIEWS
AND
IN
THE PARTS
LIST
ARE
CRITICAL
TO
SAFE
OPERATION.
REPLACE THESE COMPONENTS
WITH
SONY
PARTS
WHOSE
PART
NUMBERS
APPEAR
AS SHOWN
IN
THIS
MANUAL
OR
IN
SUPPLEMENTS
PUBLISHED
BY
SONY.
CIRCUIT
ADJUSTMENTS
THAT
ARE
CRITICAL
TO SAFE
OPERATION
ARE
IDENTIFIED
IN
THIS
MANUAl.
FOLLOW
THESE PRO·
CEDURES
WHENEVER
CRITICAL
COMPONENTS
ARE
REPLACED
OR
IMPROPER
OPERATION
IS
SUSPECTED.
CPD-1302
ATTENTIONII
AFIN
D'EVITER
TOUT
RISOUE
D'ELECTROCUTIUN
PROVENANT
D'UN
CHASSIS SOUS
TENSION,
UN
TRANSFORMATEUR
D'ISOLEMENT
DOlT
ETRE
UTILISE
LORS DE
TOUT
DEPANNAGE.
LE CHASSIS DE CE RECEPTEUR EST
DIRECTEMENT
RACCORDE A
L'ALIMENTATION
SECTEUR.
ATTENTION
AUX
COMPOSANTS
RELATIFS
A
LA
SECURITEII
LES COMPOSANTS
IDENTIFIES
PAR
UNE
TRAME
ET
PAR
UNE
MARQUE
&SUR
LES SCHEMAS DE PRINCIPE,
LES
VUES
EXPLOSEES
ET
LES
LISTES
DE PIECES
SONT
D'UNE
IMPORTANCE
CRITIQUE
POUR
LA
SECURITE
DU
FONCTIONNEMENT.
NE LES REM·
PLACER
QUE PAR DES COMPOSANTS SONY
DONT
LE
NUMERO
DE PIECE EST
INDIQUE
DANS
LE PRESENT
MANUEL
OU
DANS
DES SUPPLEMENTS
PUBLIES
PAR
SONY.
LES
REGLAGES
DE
CIRCUIT
DONT
L'IMPOR·
TANCE
EST
CRITIQUE
POUR
LA
SECURITE
DU
FONCTIONNEMENT
SONT
IDENTIFIES
DANS
LE
PRESENT
MANUEL.
SUIVRE
CES PROCEDURES LORS
DE
CHAQUE
REMPLACEMENT
DE COMPOSANTS
CRITIQUES,
OU
LORSQU'UN
MAUVAIS
FONCTIONNE·
MENT
EST SUSPECTE.
