CPD·1302
SECTION 2
DIAGRAMS

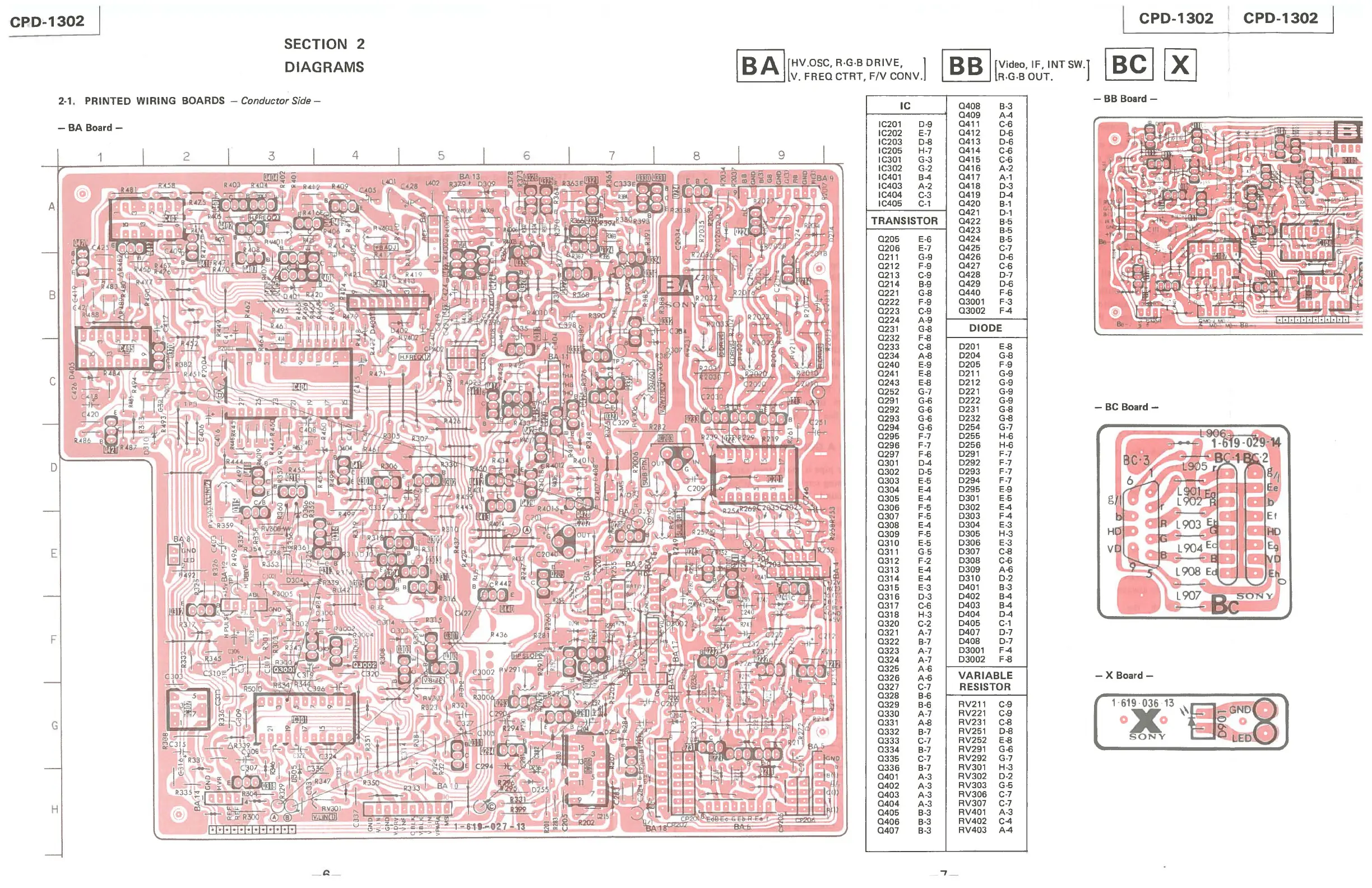

2-1 . PRINTED WIRING BOARDS - Conductor Side -
- BA Board-
I B A I [HV.OSC, R·G·B DRIVE, 1
V. FREQ CTRT, F/V CONV.
IC
IC201 0-9
IC202
E-7
IC203 0-8
IC205 H-7
IC301 G-3
IC302 G-2
IC401
B4
IC403 A-2
IC404 C-3
IC405 C-1
TRANSISTOR
0205 E-6
0206 E-7
0211 G-9
0212
F-9
0213 C-9
0214
B-9
0221 G-8
0222 F-9
0223 C-9
0224 A-9
0231 G-8
0232 F-8
0233 C-8
0234 A-8
0240 E-9
0241 E-8
0243
E-8
0252
G-7
0291
G-6
0292 G-6
0293 G-6
0294 G-6
0295 F-7
0296 F-7
0297 F-6
0301 04
0302
0-5
0303
E-5
0304 E4
0305 E4
0306 F-5
0307
F-5
0308 E4
0309
F-5
0310 E-5
0311
G·5
0312 F-2
0313 E4
0314 E4
0315 E-3
0316 0-3
0317 C-6
0318 H-3
0320 C-2
0321
A-7
0322 B-7
0323 A-7
0324 A-7
0325
A-6
0326
A-6
0327 C-7
0328
B-6
0329 B-6
0330 A-7
0331
A-8
0332 B-7
0333 C-7
0334 B-7
0335 C-7
0336
B-7
0401 A-3
0402 A-3
0403 A-3
0404
A-3
0405
B-3
0406 B-3
0407
B-3
I B B I [Video, IF, INT SW'J
R·G·B OUT.
0408
B·3
0409 A4
0411
C-6
0412
0-6
0413
0-6
0414
C-6
0415
C-6
0416 A-2
0417
A-1
0418 0-3
0419 04
0420
B-1
0421
0-1
0422
B-5
0423 B-5
0424
B-5
0425 C-7
0426
0-6
0427
C-6
0428
0-7
0429 0-6
0440
F-6
03001
F-3
03002 F4
DIODE
0201 E-8
0204
G-8
0205 F-9
0211
G-9
0212 G-9
0221 G-9
0222 G-9
0231
G-8
0232
G-8
0254
G-7
0255 H-6
0256 H-6
D291 F-7
0292
F-7
0293 F-7
0294 F-7
0295 E-9
0301
E-5
0302 E4
0303
F4
0304 E-3
0305 H-3
0306
E-3
0307 C-8
0308 C-6
0309
A-6
0310 0-2
0401 B-3
0402
B4
0403 B4
0404 04
0405
C-1
0407 0-7
0408
0-7
03001 F4
03002
F-8
VARIABLE
RESISTOR
RV211 C-9
RV221
C,9
RV231
C-8
RV251 0-8
RV252 E-8
RV291 G-6
RV292 G-7
RV301 H-3
RV302 0-2
RV303 G-5
RV306 C-7
RV307 C-7
RV401 A-3
RV402 C4
RV403
A4
, _
I CPD·1302
- BB Board-
- Be Board-
- X Board-
1-619·036- 13 ~
oXo"
SONY
CPD·1302
