123

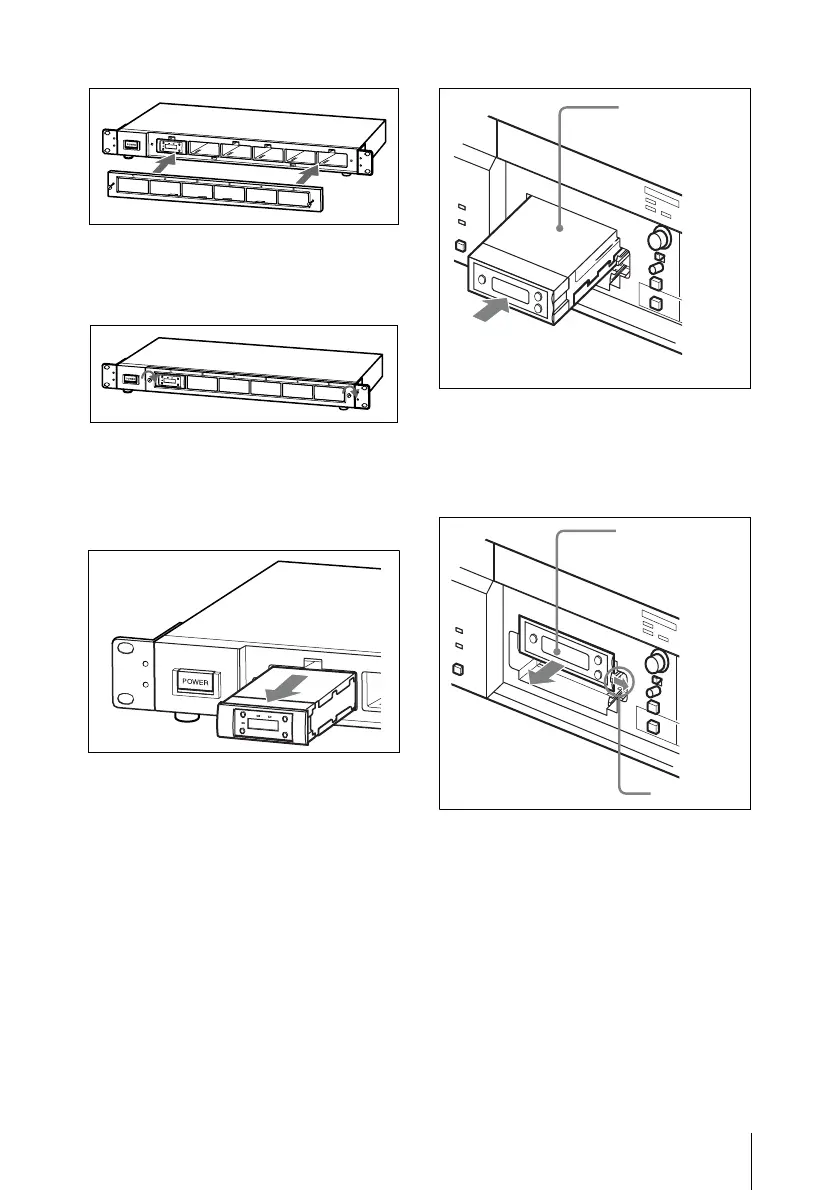

Procedimientos para la colocación e instalación
6 Apriete los tornillos de la tapa
delantera para fijarlos al panel frontal
de la MB-X6.
Para retirar el módulo de
sintonizador de diversidad
Tras retirar la tapa delantera, sujete el
sintonizador por los extremos superior e
inferior y sáquelo de la ranura.
Para instalar un módulo de
sintonizador de diversidad
(URX-M1) en un amplificador-
mezclador SRP-X500P
El amplificador-mezclador SRP-X500P
permite instalar hasta 2 módulos de
sintonizador de diversidad (URX-M1).
Desmonte la cubierta de la ranura del
sintonizador del SRP-X500P e inspeccione
los lados superior e inferior del módulo de
sintonizador de diversidad. A continuación,
insértelo en la ranura.
Para retirar el módulo de
sintonizador de diversidad
Tire del seguro para asegurar el módulo del
sintonizador al lateral y saque el módulo del
sintonizador.
Módulo de
sintonizador
Módulo de
sintonizador
Seguro
