73
Verfahren für Anbringen und Installation

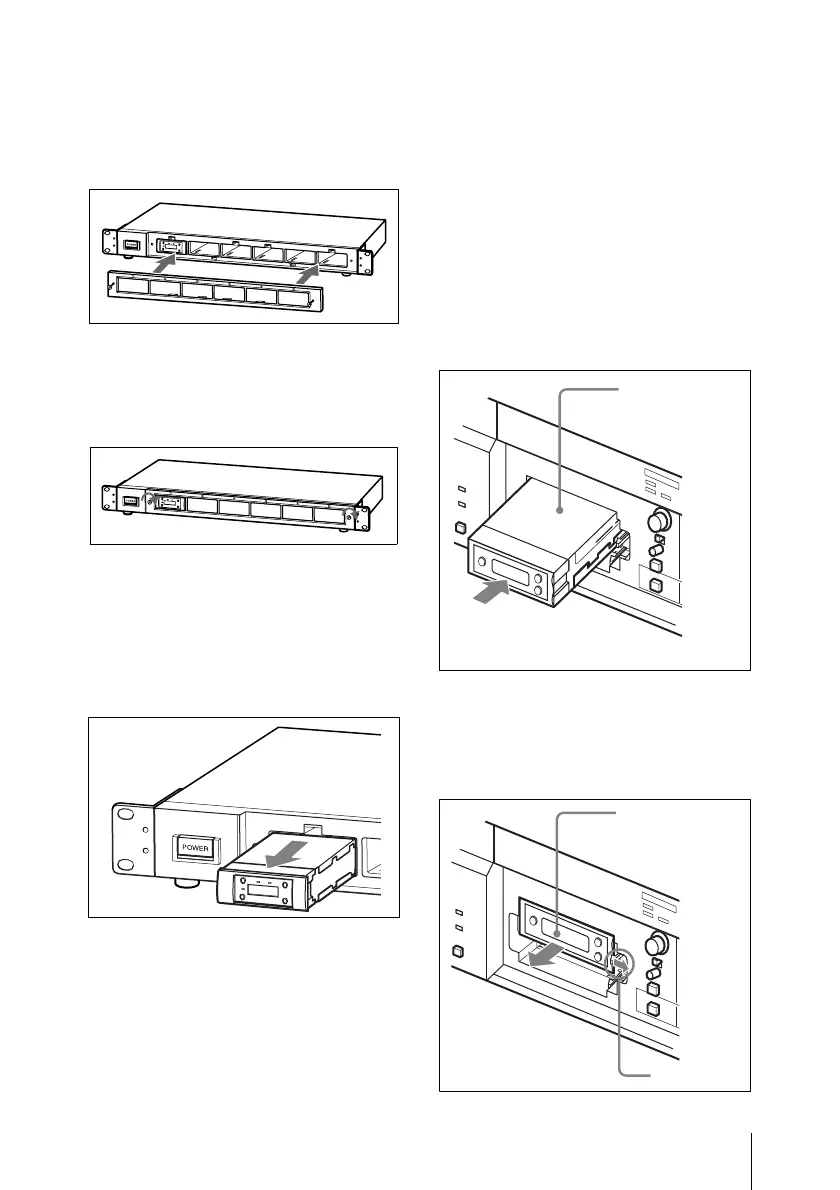

5 Gleichen Sie die sechs Riegel mit den
sechs Löchern an der Frontplatte ab
und setzen Sie schließlich die vordere
Abdeckung wieder ein.
6 Ziehen Sie die Schrauben an der
Abdeckung fest an, um diese an der
Frontplatte der Einheit MB-X6 zu
befestigen.
Ausbau eines Diversity-
Tunermoduls
Halten Sie, nachdem Sie die vordere
Abdeckung entfernt haben, die
Tunereinheit an der Ober- und Unterseite
fest und ziehen Sie sie aus dem Schacht
heraus.
Einbau eines Diversity-
Tunermoduls (URX-M1) in
Powered Mixer SRP-X500P
Powered Mixer SRP-X500P kann bis zu
zwei Diversity-Tunermodule (URX-M1)
aufnehmen.
Nehmen Sie die Tunerschachtabdeckung
vom SRP-X500P ab und überprüfen Sie die
Ober- und Unterseite des Diversity-
Tunermoduls. Schieben Sie es anschließend
in den Schacht hinein.
Ausbau des Diversity-
Tunermoduls
Schieben Sie den Riegel, der das
Tunermodul sichert, zur Seite und ziehen
Sie das Tunermodul heraus.
Tunermodul
Tunermodul
Riegel
